Sqrt

Вычислите квадратный корень, квадратный корень со знаком или обратную связь с квадратным корнем

Библиотека:
Simulink/Математические операции
Операции HDL-кодера/HDL с плавающей точкой
HDL-кодер/математические операции

Описание

Блок Sqrt вычисляет квадратный корень, квадратный корень со знаком или обратный квадратный корень на входном сигнале. Выберите одну из следующих функций из списка параметров Function.

Функция	Описание	Математическое выражение	MATLAB^® Эквивалентный
`sqrt`	Квадратный корень входного входа	`u^0.5`	`sqrt`
`signedSqrt`	Квадратный корень из абсолютного значения входа, умноженный на знак входного параметра	`знак (u) * \| u\|^0.5`	—
`rSqrt`	Взаимный квадратный корень входного входа	`u^-0.5`	—

Значок блока изменяется так, чтобы соответствовать функции.

Порты

Вход

расширить все

`Port_1` - Входной сигнал
скаляр | вектор | матрица

Входной сигнал к блоку, чтобы вычислить квадратный корень, квадратный корень со знаком или обратную связь квадратного корня. The sqrt функция принимает действительные или комплексные входы, за исключением сложных сигналов с фиксированной точкой. signedSqrt и rSqrt не принимайте комплексные входы. Входной сигнал должен быть числом с плавающей точкой.

В этой таблице обобщена поддержка сложных типов и отрицательных значений для типов данных с плавающей точкой, целым числом и фиксированной точкой для sqrt, rSqrt, и signedSqrt функций.

Функция	Тип данных	Комплекс		Отрицательные значения
Функция	Тип данных	Вход	Выход	Отрицательные значения
`sqrt`	Плавающая точка	Да	Да	Да
	Целое число и фиксированная точка	Нет	Нет	Нет
`rSqrt`	Плавающая точка	Нет	Нет	Да
	Целое число и фиксированная точка	Нет	Нет	Нет
`signedSqrt`	Плавающая точка	Нет	Да	Да
	Целое число и фиксированная точка	Нет	Нет	Нет

Если вход отрицательный, установите Output signal комплексным для всех функций, кроме signedSqrt.

Выход

расширить все

`Port_1` - Выходной сигнал
скаляр | вектор | матрица

Выходной сигнал, который является квадратным корнем, квадратным корнем со знаком или обратным от квадратного корня входного сигнала. Когда вход является целым числом или типом с фиксированной точкой, выход должен быть с плавающей точкой.

Параметры

расширить все

Главный

`Function` - Функция, которую блок выполняет
`sqrt` (по умолчанию) | `signedSqrt` | `rSqrt`

Задайте математическую функцию, которую вычисляет блок. Значок блока изменяется так, чтобы соответствовать выбранной функции.

Функция	Значок блока
`sqrt`
`signedSqrt`
`rSqrt`

Зависимость

Когда этот параметр установлен в signedSqrtпараметр Intermediate results data type отключен.

Программное использование

Параметры блоков: Operator

Тип: Вектор символов

Значения: 'sqrt' | 'signedSqrt' | 'rSqrt'

По умолчанию: 'sqrt'

`Output signal type` - Тип выходного сигнала
`auto` (по умолчанию) | `real` | `complex`

Задайте тип выходного сигнала блока.

Функция	Тип входного сигнала	Тип выходного сигнала
Функция	Тип входного сигнала	Автомобиль	Реальный	Комплекс
`sqrt`	`real`	`real` для неотрицательных входов `NaN` для отрицательных входов	`real` для неотрицательных входов `NaN` для отрицательных входов	`complex`
`sqrt`	`complex`	`complex`	`error`	`complex`
`signedSqrt`	`real`	`real`	`real`	`complex`
`signedSqrt`	`complex`	`error`	`error`	`error`
`rSqrt`	`real`	`real`	`real`	`error`
`rSqrt`	`complex`	`error`	`error`	`error`

Программное использование

Параметры блоков: OutputSignalType

Тип: Вектор символов

Значения: 'auto' | 'real' | 'complex'

По умолчанию: 'auto'

`Sample time` - Задайте время расчета как значение, отличное от `-1`
`-1` (по умолчанию) | скалярный вектор |

Задайте шаг расчета как значение, отличное от -1. Для получения дополнительной информации см. Раздел «Задание шага расчета».

Зависимости

Этот параметр не отображается, если он явно не установлен на значение, отличное от -1. Для получения дополнительной информации смотрите Блоки, для которых шаг расчета не рекомендован.

Программное использование

Параметры блоков: SampleTime

Тип: Вектор символов

Значения: скаляр или вектор

По умолчанию: '-1'

Алгоритм

`Method` - Метод для вычисления взаимности квадратного корня
`Exact` (по умолчанию) | `Newton-Raphson`

Задайте метод для вычисления взаимности квадратного корня. Этот параметр действителен только для rSqrt функция.

Метод	Поддерживаемые типы данных	Когда использовать этот метод
`Exact`	Плавающая точка	Вы не хотите приближения. Примечание Вход или выход должны быть с плавающей точкой.
`Newton-Raphson`	Типы с плавающей точкой, с фиксированной точкой и встроенные целые типы	Вам нужен быстрый, приблизительный расчет.

The Exact метод обеспечивает результаты, которые согласуются с расчетами MATLAB.

Примечание

Алгоритмы для sqrt и signedSqrt всегда Exact type, независимо от того, какой выбор появляется в диалоговом окне блока.

Программное использование

Параметры блоков: AlgorithmType

Тип: Вектор символов

Значения: 'Exact' | 'Newton-Raphson'

По умолчанию: 'Exact'

`Number of iterations` - Количество итераций, используемых для алгоритма Ньютона Рафсона
`3` (по умолчанию) | целое число

Задайте количество итераций для выполнения алгоритма Ньютона-Рафсона. Этот параметр действителен при rSqrt функции и Newton-Raphson значение для Method.

Примечание

Если вы вводите 0, выход блока является начальным предположением алгоритма Ньютона-Рафсона.

Программное использование

Параметры блоков: Iterations

Тип: Вектор символов

Значения: целое число

По умолчанию: '3'

Типы данных

Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, которая помогает вам задать атрибуты type данных. Для получения дополнительной информации смотрите Задать типы данных Используя Data Type Assistant.

`Intermediate results data type` - Тип данных промежуточных результатов
`Inherit:Inherit via internal rule` (по умолчанию) | `Inherit: Inherit from input` | `Inherit: Inherit from output` | `double` | `single` | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `int64` | `uint64` | `fixdt(1,16,,0)` | `fixdt(1,16,2^0,0)` | `<data type expression>`

Задайте тип данных для промежуточных результатов, когда вы задаете Function sqrt или rSqrt на панели Main.

Тип может быть унаследован, задан непосредственно или выражен как объект типа данных, такой как Simulink.NumericType.

Примечание

Чтобы избежать переполнения, промежуточный тип данных должен быть больше или равен типу данных, который может содержать квадрат типа выходных данных.

Следуйте этим рекомендациям по установке промежуточного типа данных явно для функции квадратного корня sqrt:

Типы входных и выходных данных	Промежуточный тип данных
Вход или выход двойной точности.	Используйте double.
Вход или выход одинарный, и любой тип данных, отличный от одного, не двойной.	Используйте одинарный или двойной.
Вход и выход являются фиксированной точкой.	Используйте фиксированную точку.

Следуйте этим рекомендациям по установке промежуточного типа данных явно для взаимной квадратной корневой функции, rSqrt:

Типы входных и выходных данных	Промежуточный тип данных
Вход двойной точности, и выход не одинарный.	Используйте double.
Вход не является единичным, и выход двойной точности.	Используйте double.
Вход и выход являются фиксированной точкой.	Используйте фиксированную точку.

Внимание

Не устанавливайте Intermediate results data type на Inherit:Inherit from output когда:

Вы выбираете Newton-Raphson для вычисления взаимности квадратного корня.
Тип входных данных с плавающей точкой.
Тип выходных данных является фиксированной точкой.

В этих условиях выберите Inherit:Inherit from output приводит к неоптимальной эффективности и вызывает ошибку.

Чтобы избежать этой ошибки, преобразуйте входной сигнал из типа данных с плавающей точкой в тип данных с фиксированной точкой. Например, вставьте Data Type Conversion блок перед блоком Sqrt, чтобы выполнить преобразование.

Зависимости

Этот параметр отключен, когда параметр Function установлен в signedSqrt.

Программное использование

Параметры блоков: IntermediateResultsDataTypeStr

Тип: Вектор символов

Значения: 'Inherit: Inherit via internal rule' | 'Inherit: Inherit from input' | 'Inherit: Inherit from output' | 'double' | 'single', 'int8', 'uint8', int16, 'uint16', 'int32', 'uint32', 'int64', 'uint64', fixdt(1,16,0), fixdt(1,16,2^0,0). '<data type expression>'

По умолчанию: 'Inherit: Inherit via internal rule'

`Output` - Тип выходных данных
`Inherit: Same as first input` (по умолчанию) | `Inherit: Inherit via internal rule` | `Inherit: Inherit via back propagation` | `double` | `single` | `half` | `int8` | `int32` | `uint32` | `int64` | `uint64` | `fixdt(1,16,2^0,0)` | `<data type expression>` | ...

Задайте тип выходных данных. Тип может быть унаследован, задан непосредственно или выражен как объект типа данных, такой как Simulink.NumericType.

Зависимости

Когда вход является типом данных с плавающей точкой, меньшим, чем одинарная точность, Inherit: Inherit via internal rule тип выходных данных зависит от параметра Inherit с плавающей точкой выходного типа, меньшего, чем параметр конфигурации с одной точностью. Типы данных меньше одной точности, когда количество бит, необходимых для кодирования типа данных, меньше 32 битов, необходимых для кодирования типа данных с одной точностью. Для примера, half и int16 меньше, чем одинарная точность.

Программное использование

Параметры блоков: OutDataTypeStr

Тип: Вектор символов

По умолчанию: 'Inherit: Same as first input'

`Minimum` - Минимальное выходное значение для проверки области значений
`[]` (по умолчанию) | скаляром

Задайте нижнее значение выходной области значений, который Simulink^® проверяет как конечное, вещественное, двойное, скалярное значение.

Примечание

Если вы задаете объект шины в качестве типа данных для этого блока, не устанавливайте минимальное значение для данных шины на блоке. Simulink игнорирует эту настройку. Вместо этого установите минимальные значения для элементов шины объекта шины, заданные как тип данных. Для получения информации о параметре Minimum для элемента шины смотрите Simulink.BusElement.

Simulink использует минимум для выполнения:

Проверка области значений параметров (см. «Задание минимальных и максимальных значений для параметров блоков») для некоторых блоков.
Проверка области значений симуляции (см. «Задание диапазонов сигнала» и «Включение проверки области значений симуляции»).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов симуляции, таких как SIL или режим external mode. Для получения дополнительной информации смотрите Оптимизировать используя указанные минимальное и максимальное значения (Embedded Coder).

Примечание

Output minimum не насыщает или не зажимает фактический выходной сигнал. Вместо этого используйте блок Saturation.

Программное использование

Параметры блоков: OutMin

Тип: Вектор символов

Значения: скаляр

По умолчанию: '[ ]'

`Maximum` - Максимальное выходное значение для проверки области значений
`[]` (по умолчанию) | скаляром

Задайте верхнее значение выходной области значений, который Simulink проверяет как конечное, вещественное, двойное, скалярное значение.

Примечание

Если вы задаете объект шины в качестве типа данных для этого блока, не устанавливайте максимальное значение для данных шины на блоке. Simulink игнорирует эту настройку. Вместо этого установите максимальные значения для элементов шины объекта шины, заданные как тип данных. Для получения информации о параметре Maximum для элемента шины смотрите Simulink.BusElement.

Simulink использует максимальное значение для выполнения:

Проверка области значений параметров (см. «Задание минимальных и максимальных значений для параметров блоков») для некоторых блоков.
Проверка области значений симуляции (см. «Задание диапазонов сигнала» и «Включение проверки области значений симуляции»).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов симуляции, таких как SIL или режим external mode. Для получения дополнительной информации смотрите Оптимизировать используя указанные минимальное и максимальное значения (Embedded Coder).

Примечание

Output maximum не насыщает или не зажимает фактический выходной сигнал. Вместо этого используйте блок Saturation.

Программное использование

Параметры блоков: OutMax

Тип: Вектор символов

Значения: скаляр

По умолчанию: '[ ]'

`Integer rounding mode` - Режим округления для операций с фиксированной точкой
`Floor` (по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

Задайте режим округления для операций с фиксированной точкой. Для получения дополнительной информации см. раздел Округление (Fixed-Point Designer).

Программное использование

Параметры блоков: RndMeth

Тип: Вектор символов

По умолчанию: 'Floor'

`Lock output data type setting against changes by the fixed-point tools` - Предотвратить переопределение типов данных инструментами с фиксированной точкой
`off` (по умолчанию) | `on`

Выберите, чтобы заблокировать настройку типа выходных данных этого блока от изменений с помощью Fixed-Point Tool и Fixed-Point Advisor. Для получения дополнительной информации смотрите Использование настройки типа выходных данных блокировки (Fixed-Point Designer).

Программное использование

Параметры блоков: LockScale

Тип: Вектор символов

Значения: 'off' | 'on'

По умолчанию: 'off'

`Saturate on integer overflow` - Выберите поведение, когда происходит целочисленное переполнение
`off` (по умолчанию) | `on`

Действие Причины для принятия этого действия Что происходит для переполнений Пример

Действие	Причины для принятия этого действия	Что происходит для переполнений	Пример
Установите этот флажок.	Ваша модель имеет возможное переполнение, и вы хотите явную защиту от насыщения в сгенерированном коде.	Переполнения достигает минимального или максимального значения, которое может представлять тип данных.	Максимальное значение, которое `int8` (со знаком, 8-битное целое число) может представлять 127. Любая операция блока, результат которой больше этого максимального значения, вызывает переполнение 8-битного целого числа. При установленном флажке выход блока достигает 127. Точно так же выход блока достигает минимального выходного значения -128.
Не устанавливайте этот флажок.	Вы хотите оптимизировать эффективность вашего сгенерированного кода. Вы хотите избежать переопределения того, как блок обрабатывает сигналы вне области допустимого. Для получения дополнительной информации смотрите Поиск и устранение ошибок диапазона сигнала.	Переполнения переходят к соответствующему значению, которое представимо типом данных.	Максимальное значение, которое `int8` (со знаком, 8-битное целое число) может представлять 127. Любая операция блока, результат которой больше этого максимального значения, вызывает переполнение 8-битного целого числа. Если флажок снят, программное обеспечение интерпретирует значение, вызывающее переполнение, следующим `int8`, что может привести к непреднамеренному результату. Для примера блочный результат 130 (двоичный 1000 0010) выражается как `int8`, есть -126.

Установите этот флажок.

Ваша модель имеет возможное переполнение, и вы хотите явную защиту от насыщения в сгенерированном коде.

Переполнения достигает минимального или максимального значения, которое может представлять тип данных.

Максимальное значение, которое int8 (со знаком, 8-битное целое число) может представлять 127. Любая операция блока, результат которой больше этого максимального значения, вызывает переполнение 8-битного целого числа. При установленном флажке выход блока достигает 127. Точно так же выход блока достигает минимального выходного значения -128.

Не устанавливайте этот флажок.

Вы хотите оптимизировать эффективность вашего сгенерированного кода.

Вы хотите избежать переопределения того, как блок обрабатывает сигналы вне области допустимого. Для получения дополнительной информации смотрите Поиск и устранение ошибок диапазона сигнала.

Переполнения переходят к соответствующему значению, которое представимо типом данных.

Максимальное значение, которое int8 (со знаком, 8-битное целое число) может представлять 127. Любая операция блока, результат которой больше этого максимального значения, вызывает переполнение 8-битного целого числа. Если флажок снят, программное обеспечение интерпретирует значение, вызывающее переполнение, следующим int8, что может привести к непреднамеренному результату. Для примера блочный результат 130 (двоичный 1000 0010) выражается как int8, есть -126.

Когда вы устанавливаете этот флажок, насыщение применяется к каждой внутренней операции на блоке, а не только к выходу или результату. Обычно процесс генерации кода может обнаружить, когда переполнение невозможно. В этом случае генератор кода не производит код насыщения.

Программное использование

Параметры блоков: DoSatur

Тип: Вектор символов

Значение: 'off' | 'on'

По умолчанию: 'off'

Примеры моделей

Квадратный корень отрицательных значений

Вычислите квадратный корень отрицательного входного сигнала как комплексный выход.

Откройте модель

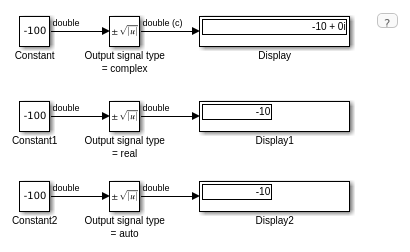

Подписанный квадратный корень отрицательных значений

Вычислите квадратный корень со знаком отрицательного входного сигнала.

Откройте модель

rSqrt входов с плавающей точкой

Вычислите rSqrt входного сигнала с плавающей точкой.

Откройте модель

rSqrt входов с фиксированной точкой

Вычислите rSqrt входного сигнала с фиксированной точкой.

Откройте модель

Характеристики блоков

Типы данных	`double` \| `fixed point` \| `half` \| `integer` \| `single`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`yes`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

HDL Coder™ предоставляет дополнительные опции строения, которые влияют на реализацию HDL и синтезированную логику.

Функциональные режимы Sqrt

Для блока Sqrt с Function значением sqrtгенератор кода поддерживает различные архитектуры и типы данных.

The sqrtfunction архитектура поддерживает генерацию кода для фиксированных точек и типов с плавающей точкой. Когда вы используете типы с плавающей точкой, задайте для IP-библиотеки с плавающей точкой (HDL Coder) значение Native Floating Point. Можно задать LatencyStrategy и CustomLatency HDL свойства, чтобы выбрать из области значений значений частоты при нацеливании вашего проекта на аппаратной платформе.

Используйте свойство UseMultiplier HDL блока в комбинацию со свойствами LatencyStrategy и CustomLatency, чтобы определить, вычислять ли квадратный корень с помощью конвейерного сдвига и алгоритма добавления или умножения

Собственные настройки с плавающей точкой для различных режимов

Для этой архитектуры можно задать настройки HandleDenormals и LatencyStrategy из вкладки Native Floating Point в диалоговом окне HDL Block Properties.

Архитектура	Фиксированная точка	Собственное устройство с плавающей точкой	HandleDenormals	LatencyStrategy
`sqrtfunction`	✓	✓	✓	✓
`sqrtnewton`	✓	—	—	—
`sqrtnewtonsinglerate`	✓	—	—	—
`recipsqrtnewton`	✓	—	—	—
`recipsqrtnewtonsinglerate`	✓	—	—	—

Архитектура HDL

Этот блок имеет многоциклические реализации, которые вводят дополнительную задержку в сгенерированный код. Чтобы увидеть добавленную задержку, просмотрите сгенерированную модель или модель валидации. См. Сгенерированную модель и модель валидации (HDL Coder).

Архитектура	Параметр	Дополнительные циклы задержки	Описание
`SqrtFunction` (по умолчанию)	`UseMultiplier` `LatencyStrategy` `CustomLatency`	Зависит от выбора параметров, выхода размера слова и входа и выхода длин дробей.	Чтобы задать эту архитектуру, установите Function равным `sqrt` или `rSqrt`. Вычислите квадратный корень с помощью конвейерного алгоритма сдвига/сложения или алгоритма, основанного на умножении. The `SqrtFunction` архитектура имеет максимальную задержку, которая определяется выходом размера слова и длинами входной и выходной дробей для данных с фиксированной точкой. Для примера максимальная задержка `11` для выхода размера слова `17`. Чтобы увидеть расчет задержки, в командной строке MATLAB введите: HDLMathLib Улучшите частоту проекта и уменьшите использование ресурсов путем установки UseMultiplier на `off` и LatencyStrategy к `inherit` .
`SqrtNewton`	`Iterations`	`Iterations` + 3	Чтобы задать эту архитектуру, установите Function равным `sqrt`. Используйте итерационный метод Ньютона. Выберите эту опцию, чтобы оптимизировать площадь. Значение по умолчанию для `Iterations` 3. Рекомендуемое значение для `Iterations` от 2 до 10. Если `Iterations` находится вне рекомендуемой области значений, HDL Coder генерирует сообщение.
`SqrtNewtonSingleRate`	`Iterations`	(`Iterations` * 4) + 6	Чтобы задать эту архитектуру, установите Function равным `sqrt`. Используйте односкоростной конвейерный метод Ньютона. Выберите эту опцию, чтобы оптимизировать скорость или если вы хотите получить одну реализацию скорости. Значение по умолчанию для `Iterations` 3. Рекомендуемое значение для `Iterations` от 2 до 10. Если `Iterations` находится вне рекомендуемой области значений, кодер генерирует сообщение.
`RecipSqrtNewton`	`Iterations`	`Iterations` + 2	Чтобы задать эту архитектуру, установите Function равным `rSqrt`. Используйте итерационный метод Ньютона. Выберите эту опцию, чтобы оптимизировать площадь.
`RecipSqrtNewtonSingleRate`	`Iterations`	(`Iterations` * 4) + 5	Чтобы задать эту архитектуру, установите Function равным `rSqrt`. Используйте односкоростной конвейерный метод Ньютона. Выберите эту опцию, чтобы оптимизировать скорость или если вы хотите получить одну реализацию скорости.

Итерационный метод Ньютона-Рафсона:

$x_{i + 1} = x_{i} - \frac{f (x_{i})}{f' (x_{i})} = x_{i} (1.5 - 0.5 a x_{i}^{2})$

ReciprocalRsqrtBasedNewton и ReciprocalRsqrtBasedNewtonSingleRate реализуйте метод Ньютона-Рафсона с:

$f (x) = \frac{1}{x^{2}} - 1$

Свойства блоков

Общая информация
ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках вашего проекта. Распределённая конвейеризация не перераспределяет эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
Iterations	Количество итераций для `SqrtNewton` или `SqrtNewtonSingleRate` реализация.
InputPipeline	Количество входных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).
UseMultiplier	Выберите алгоритм для `SqrtFunction` реализация. По умолчанию для этого свойства задано значение `off`, и блок вычисляет квадратный корень с помощью алгоритма shift-add. Когда для свойства задано значение `on`квадратный корень вычисляется с помощью умножителей. Увеличьте частоту проекта и уменьшите использование ресурсов путем установки UseMultiplier на `off` и LatencyStrategy к `inherit` .
LatencyStrategy	Задайте, сопоставлять ли блоки в вашем проекте `MAX`, `MIN`, `CUSTOM`, или `ZERO` задержка для типов с фиксированной точкой и с плавающей точкой. Значение по умолчанию является `MAX`. Настройки блоков для типов с плавающей точкой переопределяют настройки уровня модели. Для фиксированных точек установка уровня блока определяет стратегию задержки. См. также LatencyStrategy (HDL Coder). Увеличьте частоту проекта и уменьшите использование ресурсов путем установки UseMultiplier на `off` и LatencyStrategy к `inherit` .
CustomLatency	Когда LatencyStrategy установлено на `CUSTOM` и если вы используете фиксированные точки, используйте это свойство, чтобы задать пользовательское значение задержки между `ZERO` и `MAX` для фиксированных точек. Для типов с плавающей точкой это значение становится пользовательской задержкой оператора. См. также NFPCustomLatency (HDL Coder).

Собственная переменная с плавающей точкой

Собственная переменная с плавающей точкой
HandleDenormals	Укажите, хотите ли вы, чтобы HDL Coder вставил дополнительную логику для обработки денормальных чисел в ваш проект. Денормальные числа являются числами, которые имеют величины меньше, чем наименьшее число с плавающей запятой, которое может быть представлено без ведущих нулей в мантиссе. Значение по умолчанию является `inherit`. См. также HandleDenormals (HDL Coder).

HandleDenormals

Укажите, хотите ли вы, чтобы HDL Coder вставил дополнительную логику для обработки денормальных чисел в ваш проект. Денормальные числа являются числами, которые имеют величины меньше, чем наименьшее число с плавающей запятой, которое может быть представлено без ведущих нулей в мантиссе. Значение по умолчанию является inherit. См. также HandleDenormals (HDL Coder).

Ограничения

Вход должен быть беззнаковым скалярным значением.
Выход является скалярным значением с фиксированной точкой.

Документация

Sqrt

Описание

Порты

Вход

Port_1 - Входной сигнал скаляр | вектор | матрица

Выход

Port_1 - Выходной сигнал скаляр | вектор | матрица

Параметры

Главный

Function - Функция, которую блок выполняет sqrt (по умолчанию) | signedSqrt | rSqrt

Зависимость

Программное использование

Output signal type - Тип выходного сигнала auto (по умолчанию) | real | complex

Программное использование

Sample time - Задайте время расчета как значение, отличное от -1 -1 (по умолчанию) | скалярный вектор |

Зависимости

Программное использование

Алгоритм

Method - Метод для вычисления взаимности квадратного корня Exact (по умолчанию) | Newton-Raphson

Программное использование

Number of iterations - Количество итераций, используемых для алгоритма Ньютона Рафсона 3 (по умолчанию) | целое число

Программное использование

Типы данных

Зависимости

Программное использование

Output - Тип выходных данных Inherit: Same as first input (по умолчанию) | Inherit: Inherit via internal rule | Inherit: Inherit via back propagation | double | single | half | int8 | int32 | uint32 | int64 | uint64 | fixdt(1,16,2^0,0) | <data type expression> | ...

Зависимости

Программное использование

Minimum - Минимальное выходное значение для проверки области значений [] (по умолчанию) | скаляром

Программное использование

Maximum - Максимальное выходное значение для проверки области значений [] (по умолчанию) | скаляром

Программное использование

Integer rounding mode - Режим округления для операций с фиксированной точкой Floor (по умолчанию) | Ceiling | Convergent | Nearest | Round | Simplest | Zero

Программное использование

Lock output data type setting against changes by the fixed-point tools - Предотвратить переопределение типов данных инструментами с фиксированной точкой off (по умолчанию) | on

Программное использование

Saturate on integer overflow - Выберите поведение, когда происходит целочисленное переполнение off (по умолчанию) | on

Программное использование

Примеры моделей

Квадратный корень отрицательных значений

Подписанный квадратный корень отрицательных значений

rSqrt входов с плавающей точкой

rSqrt входов с фиксированной точкой

Характеристики блоков

Расширенные возможности

Генерация кода C/C + + Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Генерация HDL-кода Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

Генерация кода ПЛК Сгенерируйте структурированный текстовый код с помощью Coder™ Simulink ® PLC

Преобразование с фиксированной точкой Разрабатывайте и моделируйте системы с фиксированной точкой с помощью Fixed-Point Designer™.

См. также

Документация Simulink

Поддержка

`Port_1` - Входной сигнал
скаляр | вектор | матрица

`Port_1` - Выходной сигнал
скаляр | вектор | матрица

`Function` - Функция, которую блок выполняет
`sqrt` (по умолчанию) | `signedSqrt` | `rSqrt`

`Output signal type` - Тип выходного сигнала
`auto` (по умолчанию) | `real` | `complex`

`Sample time` - Задайте время расчета как значение, отличное от `-1`
`-1` (по умолчанию) | скалярный вектор |

`Method` - Метод для вычисления взаимности квадратного корня
`Exact` (по умолчанию) | `Newton-Raphson`

`Number of iterations` - Количество итераций, используемых для алгоритма Ньютона Рафсона
`3` (по умолчанию) | целое число

`Minimum` - Минимальное выходное значение для проверки области значений
`[]` (по умолчанию) | скаляром

`Maximum` - Максимальное выходное значение для проверки области значений
`[]` (по умолчанию) | скаляром

`Integer rounding mode` - Режим округления для операций с фиксированной точкой
`Floor` (по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

`Lock output data type setting against changes by the fixed-point tools` - Предотвратить переопределение типов данных инструментами с фиксированной точкой
`off` (по умолчанию) | `on`

`Saturate on integer overflow` - Выберите поведение, когда происходит целочисленное переполнение
`off` (по умолчанию) | `on`

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

Генерация кода ПЛК
Сгенерируйте структурированный текстовый код с помощью Coder™ Simulink ® PLC

Преобразование с фиксированной точкой
Разрабатывайте и моделируйте системы с фиксированной точкой с помощью Fixed-Point Designer™.
