customAntennaMesh

Создайте 2D пользовательскую антенну mesh на плоскости X-Y

расширьте все на странице

Описание

customAntennaMesh объект создает антенну, представленную 2D пользовательской mesh на плоскости X-Y. Можно предоставить произвольную mesh антенны Antenna Toolbox™ и анализировать эту mesh как пользовательскую антенну для полевых характеристик и порта.

Создание

Описание

пример

customantenna = customAntennaMesh(points,triangles) создает 2D антенну, представленную пользовательской mesh, на основе заданных точек и треугольников.

Входные параметры

развернуть все

Точки в пользовательской mesh в виде 2-by-N или 3-by-N целочисленная матрица Декартовых координат в метрах. N является числом точек. В случае, если вы задаете 3xN целочисленная матрица, Z-координата должна быть нулем или постоянным значением. Это наборы значений 'Points' свойство в пользовательской mesh антенны.

Пример: [0 1 0 1;0 1 1 0]

Типы данных: double

Треугольники в mesh в виде 4-by-M целочисленная матрица. M является количеством треугольников. Первые три строки являются индексами к матрице точек и представляют вершины каждого треугольника. Четвертая строка является доменным номером, полезным для идентификации отдельных частей антенны. Это наборы значений 'Triangles' свойство в пользовательской mesh антенны.

Типы данных: double

Свойства

развернуть все

Точки в пользовательской mesh в виде 2-by-N или 3-by-N целочисленная матрица Декартовых координат в метрах. N является числом точек.

Пример: [0.1 0.2 0]

Типы данных: double

Треугольники в mesh в виде 4-by-M целочисленная матрица. M является количеством треугольников.

Типы данных: double

Тип металла используется в качестве проводника, заданного в металлическом материальном объекте. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
createFeedСоздайте местоположение канала для пользовательской антенны
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Загрузите пользовательскую плоскую mesh. Создайте канал антенны и антенна. Просмотрите пользовательскую плоскую антенну mesh и вычислите импеданс на уровне 100 МГц.

load planarmesh.mat;
c = customAntennaMesh(p,t);
show(c)

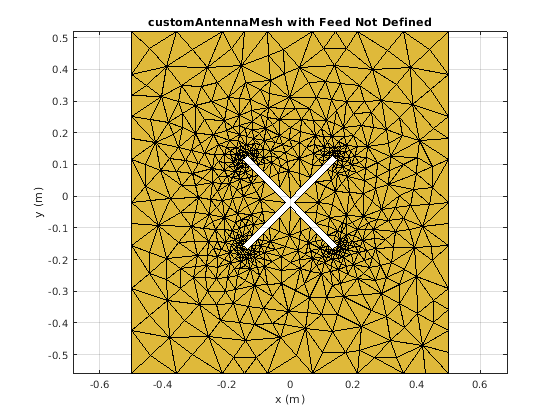

Figure contains an axes object. The axes object with title customAntennaMesh with Feed Not Defined contains an object of type patch.

createFeed(c,[0.07,0.01],[0.05,0.05]);
Z = impedance(c,100e6)
Z = 0.5091 + 57.2102i

Ссылки

[1] Balanis, C.A. Теория антенны: анализ и проектирование. 3-й Эд. Нью-Йорк: Вайли, 2005.

Смотрите также

|

Темы

Введенный в R2015b
