Создайте среду возбуждения плоской волны для антенны или массива
planeWaveExcitation объект создает среду, где плоская волна волнует антенну или массив. Возбуждение плоской волны является рассеивающимся решением, которое решает задачу приемной антенны. По умолчанию антенный элемент является диполем. Диполь взволнован с помощью плоской волны, которая перемещается вдоль положительной оси X, имеющей z-поляризацию.
h = planeWaveExcitation
h = planeWaveExcitation(Name,Value)planeWaveExcitation среда, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.
axialRatio | Коэффициент эллиптичности антенны |
beamwidth | Ширина луча антенны |
charge | Распределение заряда на металлической или диэлектрической антенне или поверхности массивов |
current | Распределение тока на металлической или диэлектрической антенне или поверхности массивов |
EHfields | Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах |
mesh | Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива |
meshconfig | Измените режим mesh структуры антенны |
pattern | Диаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве |
patternAzimuth | Шаблон азимута антенны или массива |
patternElevation | Шаблон вертикального изменения антенны или массива |
show | Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру |

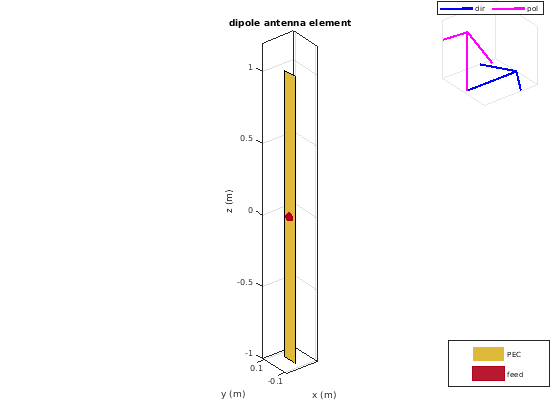

Взволнуйте дипольную антенну с помощью плоской волны и просмотрите его.
h = planeWaveExcitation; show(h)
Blue Arrow показывает направление распространения плоской волны. По умолчанию направление приезжает ось X. Розовая стрелка показывает поляризацию плоской волны. По умолчанию поляризация перпендикулярна направлению распространения i.e. вдоль оси z.
Взволнуйте дипольную антенну с помощью плоской волны. Вычислите канал, текущий на уровне 70 МГц.
h = planeWaveExcitation cur = feedCurrent(h, 70e6)
h =
planeWaveExcitation with properties:
Element: [1×1 dipole]
Direction: [1 0 0]
Polarization: [0 0 1]
cur =
0.0179 - 0.0040i

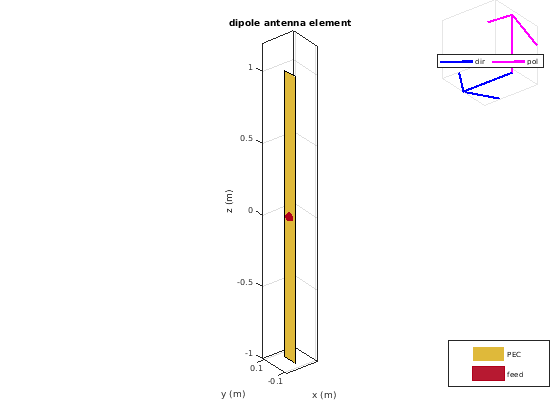

Взволнуйте дипольную антенну с помощью плоской волны. Поляризация волны приезжает, ось z и направление распространения приезжают отрицательная ось X. Просмотрите антенну.
p = planeWaveExcitation('Element', dipole, 'Direction', [-1 0 0], 'Polarization', [0 0 1]); show(p);
Постройте распределение тока на дипольной антенне на уровне 70 МГц.
current(p, 70e6);

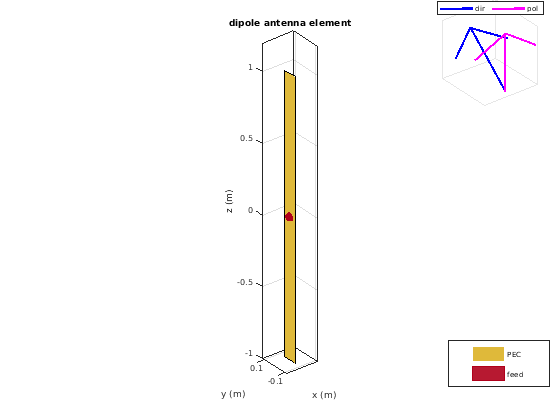

Считайте диполь взволнованным плоской волной.
p = planeWaveExcitation; p.Direction = [0 1 1]; show(p)
Если вы будете использовать вышеупомянутую опцию, любой анализ этой антенны будет ошибка, когда поляризация и вектор направления не являются ортогональными друг другу.
Используйте функцию векторного произведения, чтобы найти соответствующее направление поляризации такой волны.
p = planeWaveExcitation; p.Polarization = cross(p.Direction, [0 1 1]); show(p);

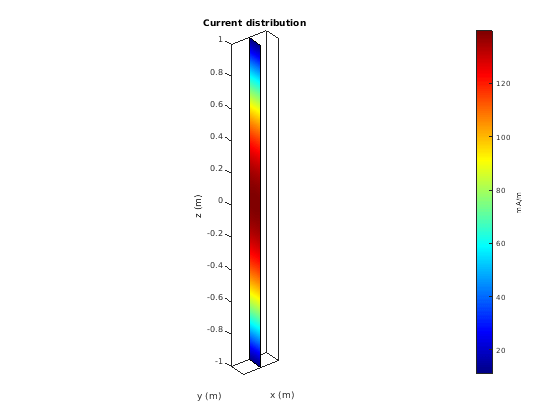

Вычислите распределение тока антенны.
current(p,75e6);

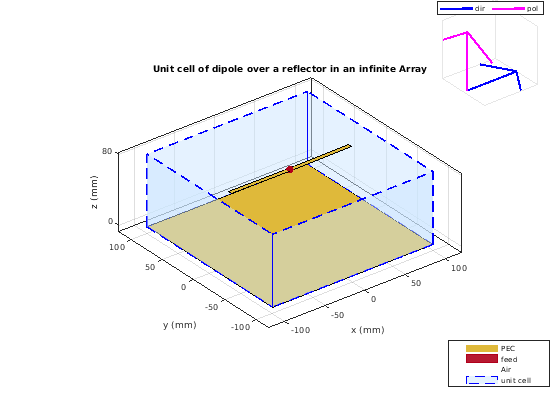

Взволнуйте бесконечный массив с помощью плоской волны.
p = planeWaveExcitation('Element',infiniteArray)p =
planeWaveExcitation with properties:
Element: [1x1 infiniteArray]
Direction: [1 0 0]
Polarization: [0 0 1]
show(p)
[1] Balanis, C. A. Теория антенны. Анализ и проектирование. 3-й Эд. Хобокен, NJ: John Wiley & Sons, 2005.
