linearArray

Создайте линейную антенную решетку

расширьте все на странице

Описание

linearArray класс создает линейную антенную решетку в плоскости X-Y. По умолчанию линейная матрица является двухэлементным дипольным массивом. Диполи являются питаемым центром. Каждый диполь резонирует на уровне 70 МГц, когда изолировано.

Создание

Синтаксис

array = linearArray
array = linearArray(Name,Value)

Описание

пример

array = linearArray создает линейную антенную решетку в плоскости X-Y.

пример

array = linearArray(Name,Value) класс, чтобы создать линейную антенную решетку, с дополнительными свойствами, заданными одним или большим количеством аргументов пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1,..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Выходные аргументы

развернуть все

Линейная матрица, возвращенная как linearArray объект.

Свойства

развернуть все

Отдельные антенные элементы или элементы массива в виде антенны или объекта массивов.

Пример: 'Element',monopole

Количество антенных элементов в массиве в виде скаляра.

Пример: 'NumElements',4

Разрядка между антенными элементами в виде скаляра или вектора в метрах. По умолчанию дипольными элементами является распределенный 2 m независимо.

Пример: 'ElementSpacing',3

Типы данных: double

Амплитуда возбуждения антенных элементов в виде скаляра или вектора. Установите значение свойства на 0 смоделировать мертвые элементы. Это значение соответствует напряжениям возбуждения для элементов в массиве.

Пример: 'AmplitudeTaper',3

Типы данных: double

Сдвиг фазы для антенных элементов в виде скаляра или вектора в градусах. Это значение соответствует напряжениям возбуждения для элементов в массиве.

Пример: 'PhaseShift',[3 3 0 0]

Типы данных: double

Угол наклона массива, заданного как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90,

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет массив в 90 градусах об этих двух осях, заданных векторами.

Типы данных: double

Наклонная ось массива в виде:

  • Трехэлементные векторы из Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае массив вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: array.TiltAxis = 'Z'

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
correlationКоэффициент корреляции между двумя антеннами в массиве
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
layoutОтобразите массив или размещение стека PCB
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки

Примеры

свернуть все

Скрипт Open Live Script

Создайте линейную матрицу четырех диполей и постройте размещение массива.

la = linearArray;
la.NumElements = 4;
layout(la);

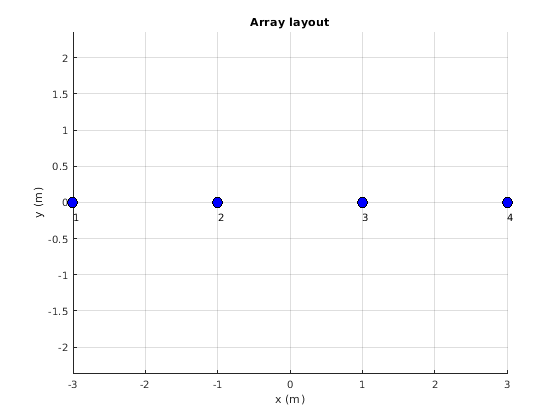

Figure contains an axes object. The axes object with title Array layout contains 5 objects of type scatter, text.

Скрипт Open Live Script

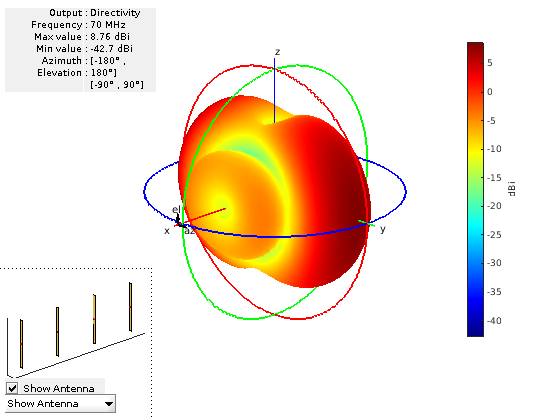

Постройте диаграмму направленности четырех линейных матриц элемента диполей на частоте 70 МГц.

la = linearArray('NumElements',4);
pattern(la,70e6);

Figure contains an axes object and other objects of type uicontrol. The axes object contains 12 objects of type patch, surface.

Скрипт Open Live Script

Создайте линейную матрицу двух монополей.

m1 = monopole;
m2 = monopole('Height',0.5);
mla = linearArray
mla =
  linearArray with properties:

           Element: [1x1 dipole]
       NumElements: 2
    ElementSpacing: 2
    AmplitudeTaper: 1
        PhaseShift: 0
              Tilt: 0
          TiltAxis: [1 0 0]


mla.Element = [m1,m2];
show(mla);

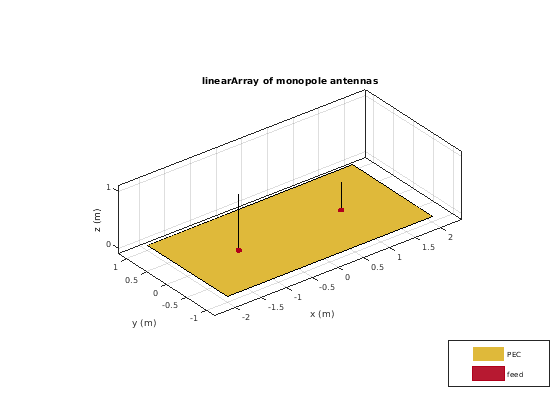

Figure contains an axes object. The axes object with title linearArray of monopole antennas contains 8 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

Создайте массив discones с интервалом элемента 3 м.

la = linearArray('Element',discone);
la.ElementSpacing = 3;
show(la)

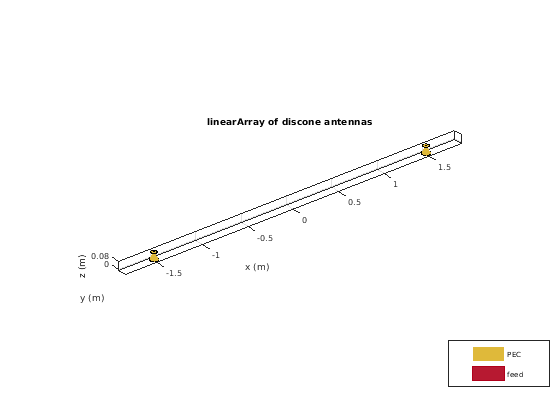

Figure contains an axes object. The axes object with title linearArray of discone antennas contains 6 objects of type patch, surface. These objects represent PEC, feed.

Создайте прямоугольную из линейной матрицы.

ra = rectangularArray("Element",la)
ra =
  rectangularArray with properties:

           Element: [1x1 linearArray]
              Size: [2 2]
        RowSpacing: 2
     ColumnSpacing: 2
           Lattice: 'Rectangular'
    AmplitudeTaper: 1
        PhaseShift: 0
              Tilt: 0
          TiltAxis: [1 0 0]


show(ra)

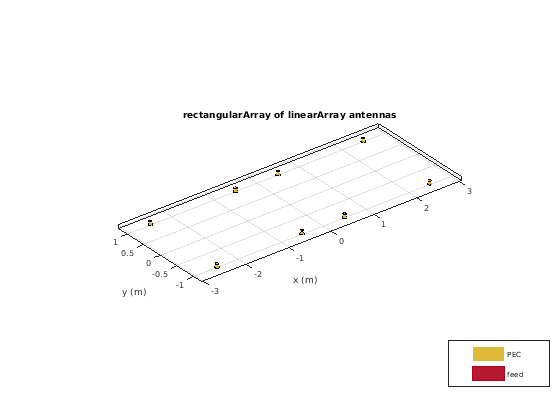

Figure contains an axes object. The axes object with title rectangularArray of linearArray antennas contains 24 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

Создайте линейную матрицу и постройте шаблон.

la=linearArray('Element',linearArray('ElementSpacing',1));
show(la)

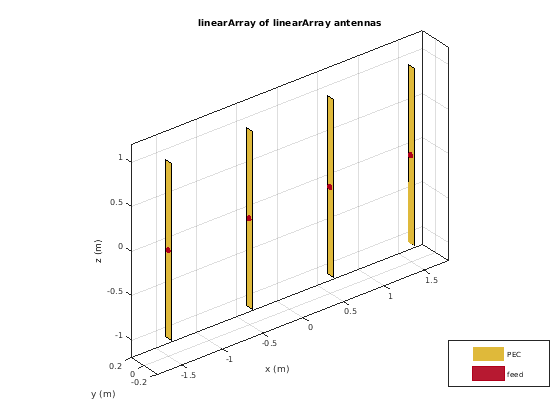

Figure contains an axes object. The axes object with title linearArray of linearArray antennas contains 12 objects of type patch, surface. These objects represent PEC, feed.

pattern(la,70e6);

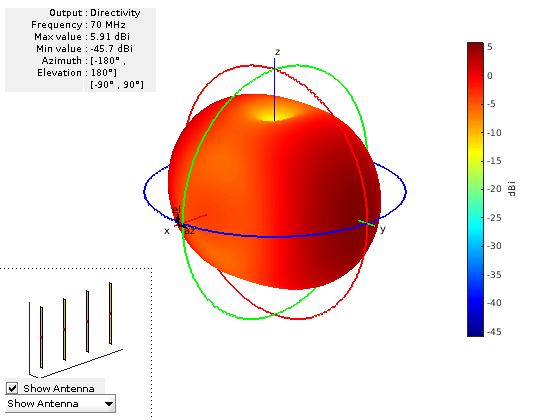

Figure contains an axes object and other objects of type uicontrol. The axes object contains 12 objects of type patch, surface.

Ссылки

[1] Balanis, C.A. Теория антенны. Анализ и проектирование, 3-й Эд. Нью-Йорк: Вайли, 2005.
