cavityCircular

Создайте проспект поддержанная полостью антенна

расширьте все на странице

Описание

Используйте circularCavity объект создать проспект поддержанная полостью антенна. По умолчанию используемый возбудитель является диполем. Размерности выбраны для рабочей частоты 1 ГГц.

Default view of a circular cavity-backed antenna explaining the various parameters.

Создание

Синтаксис

circularcavity = cavityCircular
circularcavity = cavityCircular(Name,Value)

Описание

пример

circularcavity = cavityCircular создает проспект поддержанная полостью антенна.

пример

circularcavity = cavityCircular(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, circularcavity = cavityCircular('Radius',0.2) создает круговую полость радиуса 0,2 м. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Тип антенны, используемый в качестве возбудителя в виде любого одноэлементного объекта антенны. Кроме отражателя и антенных элементов полости, можно использовать любой из антенных элементов или элементов массива в Antenna Toolbox™ как возбудитель.

Пример: 'Exciter',horn

Пример: ant.Exciter = horn

Пример: ant.Exciter = linearArray('patchMicrostrip')

Радиус полости в виде скаляра в метрах.

Пример: 'Radius',0.2

Пример: circularcavity.Radius = 0.2

Типы данных: double

Высота полости вдоль оси z в виде скаляра в метрах.

Пример: 'Height',0.001

Пример: circularcavity.Height = 0.001

Типы данных: double

Расстояние между возбудителем и основой полости, заданной скаляр в метрах.

Пример: 'Spacing',7.5e-2

Пример: circularcavity.Spacing = 7.5e-2

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки в виде объекта. Для получения дополнительной информации смотрите, dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

Примечание

Размерности подложки должны быть равны наземным размерностям плоскости.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); circularcavity.Substrate = d

Создайте тестовый канал с отступающей структуры на возбудитель в виде 0 или 1 или положительная скалярная величина. По умолчанию тестовый канал не включен.

Пример: 'EnableProbeFeed',1

Пример: circularcavity.EnableProbeFeed = 1

Типы данных: double | logical

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: circularcavity.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

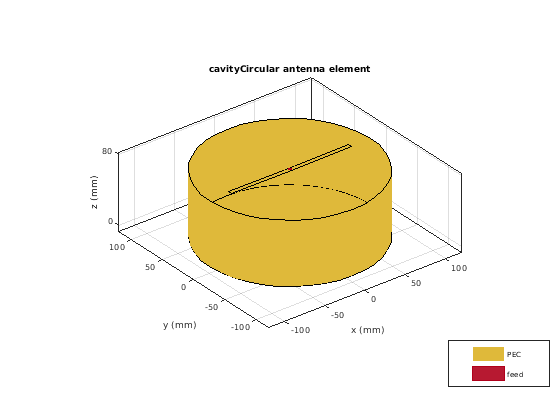

Создайте и просмотрите проспект по умолчанию поддержанная полостью антенна.

a = cavityCircular
a =
  cavityCircular with properties:

            Exciter: [1x1 dipole]
          Substrate: [1x1 dielectric]
             Radius: 0.1000
             Height: 0.0750
            Spacing: 0.0750
    EnableProbeFeed: 0
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]


show(a)

Figure contains an axes object. The axes object with title cavityCircular antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

Создайте и просмотрите логарифмическую спираль, поддержанную круговой полостью. Размерности полости:

Радиус = 0,02 м

Высота = 0,01 м

Интервал = 0,01 м

 ant = cavityCircular('Exciter',spiralEquiangular,'Radius',0.02,   ...
          'Height',0.01,'Spacing', 0.01);
 show(ant)

Figure contains an axes object. The axes object with title cavityCircular antenna element contains 5 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

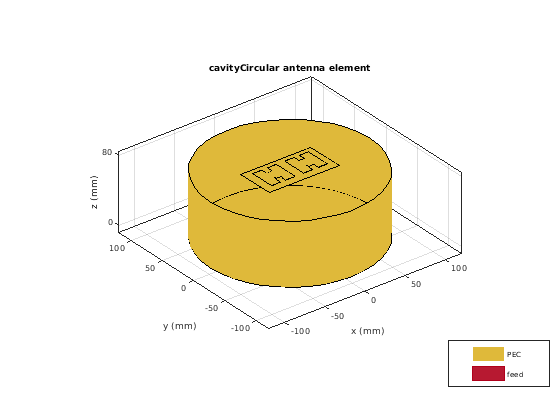

Создайте линейную матрицу H-образной антенны микрополосковой линии закрашенной фигуры.

arr = linearArray('Element',patchMicrostripHnotch,'ElementSpacing',0.04);

Создайте проспект поддержанная полостью антенна с возбудителем линейной матрицы.

ant = cavityCircular('Exciter',arr)
ant =
  cavityCircular with properties:

            Exciter: [1x1 linearArray]
          Substrate: [1x1 dielectric]
             Radius: 0.1000
             Height: 0.0750
            Spacing: 0.0750
    EnableProbeFeed: 0
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]


show(ant)

Figure contains an axes object. The axes object with title cavityCircular antenna element contains 10 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

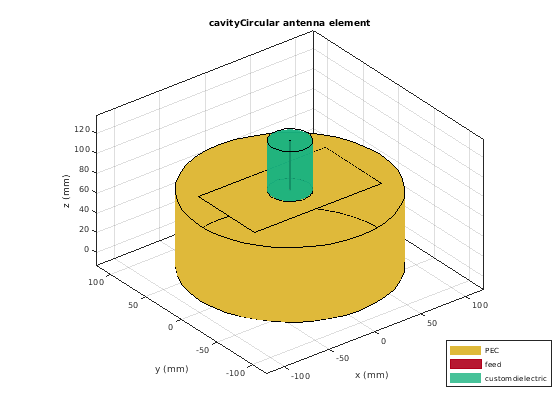

Создайте и визуализируйте проспект поддержанная полостью цилиндрическая диэлектрическая антенна резонатора.

e = draCylindrical;
ant = cavityCircular('Exciter',e)
ant =
  cavityCircular with properties:

            Exciter: [1x1 draCylindrical]
          Substrate: [1x1 dielectric]
             Radius: 0.1000
             Height: 0.0750
            Spacing: 0.0750
    EnableProbeFeed: 0
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]


show(ant)

Figure contains an axes object. The axes object with title cavityCircular antenna element contains 8 objects of type patch, surface. These objects represent PEC, feed, customdielectric.

Смотрите также

| |

Введенный в R2017b
