Создайте сбалансированный бифиляр или quadrafilar дипольную антенну спирали без круговой наземной плоскости
dipoleHelixMultifilar объект создает сбалансированный бифиляр или quadrafilar спиральную антенну без круговой наземной плоскости. Можно создать и закороченную и открытую дипольную спираль мультифилярные антенны. Бифиляр и quadrafilar спиральные антенны используются в приложениях защиты и космосе.
Ширина полосы связана с диаметром эквивалентного цилиндра уравнением
где:
w является шириной полосы.
d является диаметром эквивалентного цилиндра.
r является радиусом эквивалентного цилиндра.
Для данного цилиндрического радиуса используйте cylinder2strip служебная функция, чтобы вычислить эквивалентную ширину. Спиральная антенна по умолчанию питается концом. Круговая наземная плоскость находится на xy - плоскость. Спиральные антенны обычно используются в осевом режиме. В этом режиме спиральная окружность сопоставима с операционной длиной волны, и спираль имеет максимальную направленность вдоль своей оси. В режиме normal mode спиральный радиус мал по сравнению с операционной длиной волны. В этом режиме спираль излучает разворот, то есть, в плоском перпендикуляре к его оси. Основные уравнения для спирали
где:
r является радиусом спирального диполя.
θ является углом намотки.
S является интервалом между поворотами.
Для данного угла тангажа в градусах, используйте helixpitch2spacing служебная функция, чтобы вычислить интервал между поворотами в метрах.
ant = dipoleHelixMultifilar
ant = dipoleHelixMultifilar(Name,Value)ant = dipoleHelixMultifilar('Radius',28e-03) создает мультифилярную спираль с поворотами радиуса 28e-03 m. Заключите каждое имя свойства в кавычки.
show | Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру |
axialRatio | Коэффициент эллиптичности антенны |
beamwidth | Ширина луча антенны |
charge | Распределение заряда на металлической или диэлектрической антенне или поверхности массивов |
current | Распределение тока на металлической или диэлектрической антенне или поверхности массивов |
design | Спроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты |
efficiency | КПД излучения антенны |
EHfields | Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах |
impedance | Входной импеданс антенны; отсканируйте импеданс массива |
mesh | Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива |
meshconfig | Измените режим mesh структуры антенны |
optimize | Оптимизируйте антенну или массив с помощью оптимизатора SADEA |
pattern | Диаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве |
patternAzimuth | Шаблон азимута антенны или массива |
patternElevation | Шаблон вертикального изменения антенны или массива |
rcs | Вычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива |
returnLoss | Возвратите потерю антенны; отсканируйте возвращают потерю массива |
sparameters | Вычислите S-параметр для объектов антенной и антенной решетки |
vswr | Напряжение постоянное отношение волны антенны |
Создайте и просмотрите мультифилярную спиральную дипольную антенну по умолчанию.
ant = dipoleHelixMultifilar
ant =
dipoleHelixMultifilar with properties:
NumArms: 4
Radius: 0.0220
Width: 1.0000e-03
Turns: 3
Spacing: 0.0350
ShortEnds: 1
WindingDirection: 'CCW'
Conductor: [1x1 metal]
Tilt: 0
TiltAxis: [1 0 0]
Load: [1x1 lumpedElement]
show(ant)

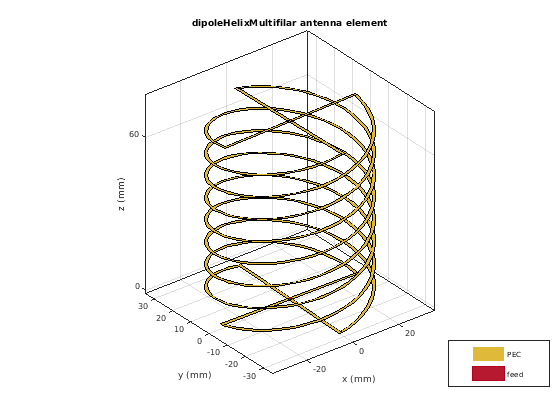

Создайте и просмотрите quadrafilar спиральную дипольную антенну с радиусом поворота 28 мм и лишите ширину 1,2 мм.
ant = dipoleHelixMultifilar('Radius',28e-3,'Width',1.2e-3,'Turns',4); show(ant)

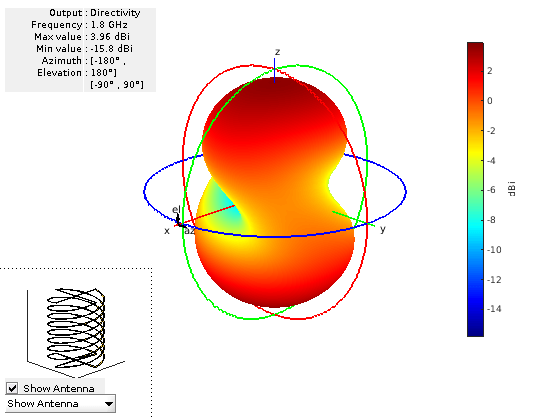

Постройте диаграмму направленности спирального диполя на уровне 1,8 ГГц.
pattern(ant,1.8e9);
