disconeStrip

Создайте полосу discone антенна

расширьте все на странице

Описание

disconeStrip объект антенны создает полосу discone антенна. Полоса discone антенна является приближением к телу discone антенна, где конус и диск заменяются полосами. Полоса discone антенны легче в весе и удовлетворенная для приложений в полосах высокой частоты (HF) и очень высокой частоты (VHF).

Strip discone antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = disconeStrip
ant = disconeStrip(Name,Value)

Описание

пример

ant = disconeStrip создает полосу discone антенна с размерностями для резонансной частоты 147,38 МГц. Полоса по умолчанию discone антенна имеет feedpoint в центре диска.

пример

ant = disconeStrip(Name,Value) Свойства наборов с помощью пар "имя-значение". Например, disconeStrip('NumStrips',8) создает антенну полосы discone с восемью полосами. Можно задать несколько пар "имя-значение". Заключите каждое имя свойства в кавычки. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Количество полос, чтобы сформировать конус и диск в виде скаляра в области значений [6, 64]. Число полос может быть увеличено, чтобы увеличить полосу пропускания импеданса disconeStrip объект антенны.

Пример: 'NumStrips',8

Пример: ant.NumStrips = 14

Типы данных: double

Ширина каждой полосы в полосе discone антенна в виде скаляра в метрах.

Пример: 'StripWidth',10e-3

Пример: ant.StripWidth = 15.8e-3

Типы данных: double

Вертикальная высота между максимальным или широким диаметром и минимальным или узким диаметром конуса в виде скаляра в метрах. Вертикальная высота может быть уменьшена, чтобы увеличить рабочую частоту.

Пример: 'Height',1.59

Пример: ant.Height = 1.89

Типы данных: double

Радиусы конуса в виде двухэлементного вектора в метрах. В двух векторах элемента первый элемент задает узкий или минимальный радиус, и второй элемент задает широкий или максимальный радиус конуса. Радиусы конуса могут быть уменьшены, чтобы увеличить рабочую частоту и высокочастотный входной импеданс.

Пример: 'ConeRadii',[63e-3 840e-3]

Пример: ant.ConeRadii = [65e-3 910e-3]

Типы данных: double

Радиус диска в виде скаляра в метрах. Радиус диска может быть уменьшен, чтобы увеличить рабочую частоту, и это может быть увеличено, чтобы увеличить низкочастотный входной импеданс.

Примечание

DiscRadius должно быть меньшим, чем ConeRadii.

Пример: 'DiscRadius',900e-3

Пример: ant.DiscRadius = 829e-3

Типы данных: double

Разорвите между конусом и диском в виде скаляра в метрах. Этот разрыв представляет высоту поля, и разрыв может быть уменьшен, чтобы увеличить высокочастотный входной импеданс.

Пример: 'FeedHeight',34e-3

Пример: ant.FeedHeight = 34e-3

Типы данных: double

Диаметр канала в виде скаляра в метрах.

Пример: 'FeedWidth',25e-3

Пример: ant.FeedWidth = 21e-3

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelements, где lumpedelements загрузка, добавленная к каналу антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

coneangle2sizeВычисляет эквивалентную коническую высоту, широкий радиус и узкий радиус для конуса
showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
impedanceВходной импеданс антенны; отсканируйте импеданс массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
vswrНапряжение постоянное отношение волны антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива

Примеры

свернуть все

Скрипт Open Live Script

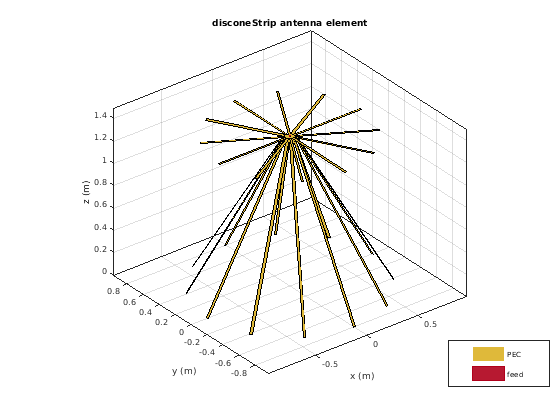

Создайте и просмотрите полосу discone антенна со свойствами по умолчанию.

ant = disconeStrip;
show(ant)

Figure contains an axes object. The axes object with title disconeStrip antenna element contains 7 objects of type patch, surface. These objects represent PEC, feed.

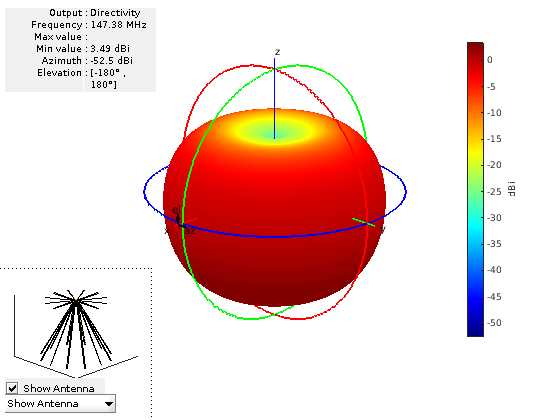

Постройте диаграмму направленности антенны на уровне 147,38 МГц.

pattern(ant, 147.38e6)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 7 objects of type patch, surface.

Скрипт Open Live Script

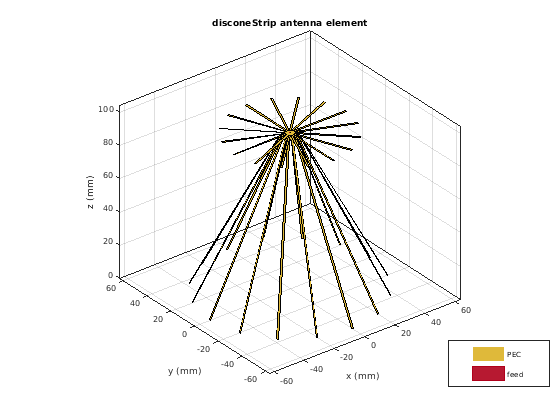

Создайте и просмотрите полосу discone объект антенны с specifed свойствами.

ant = disconeStrip('Height',92e-3,'ConeRadii',[5.5e-3 53e-3],'DiscRadius', 37e-3,'NumStrip',16,...
    'StripWidth',1e-3,'FeedWidth',0.5e-3,'FeedHeight',2.2e-3);
show(ant)

Figure contains an axes object. The axes object with title disconeStrip antenna element contains 7 objects of type patch, surface. These objects represent PEC, feed.

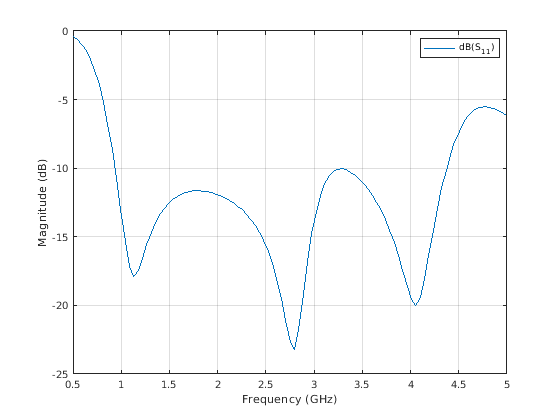

Постройте S-параметры антенны по промежутку частоты от 500 МГц до 5 ГГц.

s = sparameters(ant,linspace(500e6,5e9,101));
figure
rfplot(s)

Figure contains an axes object. The axes object contains an object of type line. This object represents dB(S_{11}).

Больше о

развернуть все

Ссылки

[1] Khumanthem.T., C.Sairam, S.D.Ahirwar и M.Balachary. ''Компактная антенна Discone с миниатюрным форм-фактором в полосе VHF'' EWCI, 2014.

[2] Ки-Хэк Ким, Чжин-У Ким и парк Seong-Ook. “Ультраширокополосная Двойная Антенна Discone с Клиновидными Цилиндрическими Проводами”. Транзакции IEEE на Антеннах и Распространении 53, № 10 (октябрь 2005): 3403–6. https://doi.org/10.1109/TAP.2005.856036.

[3] Тай Ц-Т. и С. А. Лонг. ''Диполи и Монополи'' в Руководстве Разработки Антенны, 4-м редакторе, Дж. Л. Волакисе (Эд)., McGraw-Hill, 2007.

[4] Макдональд, Джеймс Л. и Деян С. Филипович. “На Полосе пропускания Моноконических Антенн”. Транзакции IEEE на Антеннах и Распространении 56, № 4 (апрель 2008): 1196–1201. https://doi.org/10.1109/TAP.2008.919226.
