Создайте рупорную антенну Поттера

расширьте все на странице

    Описание

    hornPotter объект создает рупорную антенну Поттера. Рупорная антенна Поттера является двойным режимом, конической рупорной антенной с разрывом. Эти антенны используются в приложениях беспроводной связи, где свойства как уровень поляризации прострела, низкий уровень лепестка стороны, и излучают симметрию, требуются. Рога Поттера широко используются в спутниковой связи для повторного использования частоты.

    Potter horn antenna geometry, default radiation pattern, and impedance plot.

    Создание

    Синтаксис

    ant = hornPotter
    ant = hornPotter(Name,Value)

    Описание

    пример

    ant = hornPotter создает значение по умолчанию рупорная антенна Поттера с клиновидным переходом. Размерности по умолчанию выбраны для рабочей частоты 3,8 ГГц.

    пример

    ant = hornPotter(Name,Value) Свойства наборов с помощью одной или нескольких пар "имя-значение". Например, hornPotter('ConeHeight',0.05) создает рупорную антенну Поттера с конической высотой 50 мм.

    Свойства

    развернуть все

    Радиус кругового волновода в виде положительной скалярной величины в метрах.

    Пример: 'Radius',0.760

    Пример: ant.Radius = 0.760

    Типы данных: double

    Высота кругового волновода в виде положительной скалярной величины в метрах.

    Пример: 'WaveguideHeight',0.0340

    Пример: ant.WaveguideHeight = 0.0340

    Типы данных: double

    Высота канала в виде положительной скалярной величины в метрах.

    Пример: 'FeedHeight',0.0085

    Пример: ant.FeedHeight = 0.0085

    Типы данных: double

    Ширина канала в виде положительного в метрах.

    Пример: 'FeedWidth',0.0200

    Пример: ant.FeedWidth = 0.0200

    Типы данных: double

    Расстояние со знаком вдоль высоты волновода в виде скаляра с действительным знаком в метрах.

    Пример: 'FeedOffset',0.03627

    Пример: ant.FeedOffset = 0.3627

    Типы данных: double

    Высота конуса в виде положительной скалярной величины в метрах.

    Пример: 'ConeHeight',0.0540

    Пример: ant.ConeHeight = 0.0540

    Типы данных: double

    Радиус конической апертуры в виде положительной скалярной величины в метрах.

    Пример: 'ApertureRadius',0.0560

    Пример: ant.ApertureRadius = 0.0790

    Типы данных: double

    Радиус заострения в виде положительной скалярной величины в метрах.

    Пример: 'TaperRadius',0.0760

    Пример: ant.TaperRadius = 0.0760

    Типы данных: double

    Высота заострения в виде неотрицательного скаляра в метрах. Чтобы спроектировать неродной переход рупорная антенна Поттера, установите TaperHeight к 0.

    Пример: 'TaperHeight',0.0540

    Пример: ant.TaperHeight = 0.0540

    Типы данных: double

    Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

    Пример: m = metal('Copper'); 'Conductor',m

    Пример: m = metal('Copper'); ant.Conductor = m

    Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

    Пример: 'Tilt',90

    Пример: ant.Tilt = 90

    Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

    Типы данных: double

    Наклонная ось антенны в виде:

    • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

    • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

    • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

    Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

    Пример: 'TiltAxis',[0 1 0]

    Пример: 'TiltAxis',[0 0 0;0 1 0]

    Пример: ant.TiltAxis = 'Z'

    Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement указатель на объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

    Пример: 'Load',lumpedelement, где lumpedelement загрузка, добавленная к каналу антенны.

    Пример: ant.Load = lumpedElement('Impedance',75)

    Функции объекта

    showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
    axialRatioКоэффициент эллиптичности антенны
    beamwidthШирина луча антенны
    chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
    currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
    designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
    efficiencyКПД излучения антенны
    EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
    impedanceВходной импеданс антенны; отсканируйте импеданс массива
    meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
    meshconfigИзмените режим mesh структуры антенны
    optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
    patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
    patternAzimuthШаблон азимута антенны или массива
    patternElevationШаблон вертикального изменения антенны или массива
    rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
    returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
    sparametersВычислите S-параметр для объектов антенной и антенной решетки
    vswrНапряжение постоянное отношение волны антенны

    Примеры

    свернуть все

    Скрипт Open Live Script

    Создайте рупорную антенну Поттера со свойствами по умолчанию.

    ant = hornPotter
    ant =
  hornPotter with properties:

             Radius: 0.0311
    WaveguideHeight: 0.1200
         FeedHeight: 0.0185
          FeedWidth: 5.0000e-04
         FeedOffset: 0.0300
         ConeHeight: 0.2414
     ApertureRadius: 0.0626
        TaperRadius: 0.0626
        TaperHeight: 0.0546
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]

    Просмотрите антенну с помощью show функция.

    show(ant)

    Figure contains an axes object. The axes object with title hornPotter antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

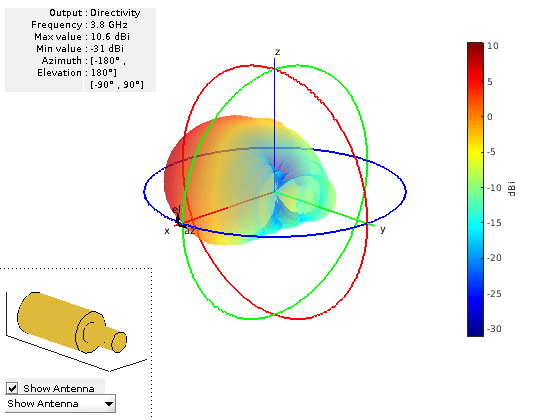

    Постройте диаграмму направленности рупорной антенны Поттера на частоте 3,8 ГГц.

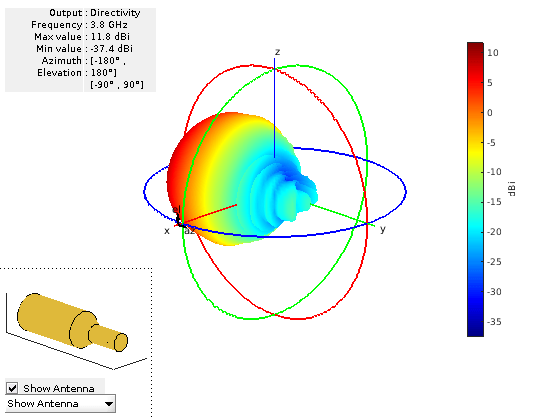

    pattern(ant,3.8e9)

    Figure contains an axes object and other objects of type uicontrol. The axes object contains 3 objects of type patch, surface.

    Скрипт Open Live Script

    Создайте рупорную антенну Поттера с апертурным радиусом 0,12 м.

    ant = hornPotter('ApertureRadius',0.12)
    ant =
  hornPotter with properties:

             Radius: 0.0311
    WaveguideHeight: 0.1200
         FeedHeight: 0.0185
          FeedWidth: 5.0000e-04
         FeedOffset: 0.0300
         ConeHeight: 0.2414
     ApertureRadius: 0.1200
        TaperRadius: 0.0626
        TaperHeight: 0.0546
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]

    Просмотрите антенну с помощью show функция.

    show(ant)

    Figure contains an axes object. The axes object with title hornPotter antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

    Визуализируйте распределение заряда на рупорной антенне Поттера в log10 шкала.

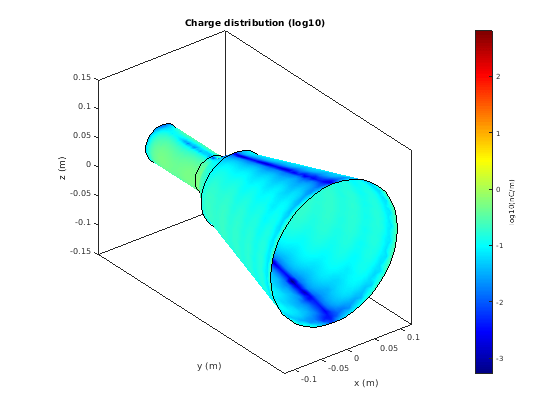

    charge(ant,3.5e9,'scale','log10')

    Figure contains an axes object. The axes object with title Charge distribution (log10) contains 3 objects of type patch.

    Скрипт Open Live Script

    Создайте рупорную антенну Поттера с высотой заострения 0 м. Рог Поттера с высотой заострения 0 м называют как неродной переход рог Поттера.

    ant = hornPotter('TaperHeight',0)
    ant =
  hornPotter with properties:

             Radius: 0.0311
    WaveguideHeight: 0.1200
         FeedHeight: 0.0185
          FeedWidth: 5.0000e-04
         FeedOffset: 0.0300
         ConeHeight: 0.2414
     ApertureRadius: 0.0626
        TaperRadius: 0.0626
        TaperHeight: 0
          Conductor: [1x1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]

    Просмотрите антенну с помощью show функция.

    show(ant)

    Figure contains an axes object. The axes object with title hornPotter antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

    Наложите антенну на диаграмме направленности.

    p = PatternPlotOptions;
p.Transparency = 0.5;
pattern(ant,3.8e9,'patternOptions',p)

    Figure contains an axes object and other objects of type uicontrol. The axes object contains 3 objects of type patch, surface.

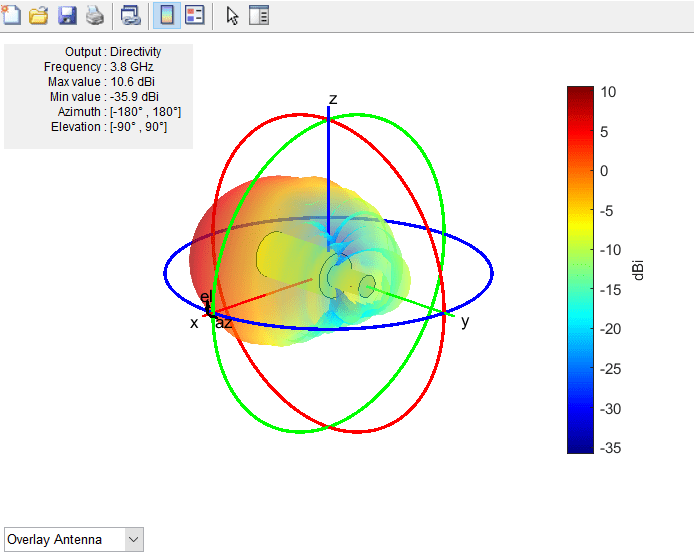

    Чтобы изучить эффект Прозрачности, выберите Overlay Antenna в графике диаграммы направленности.

    Эта опция накладывает антенну на диаграмме направленности.
