hornScrimp

Создайте Урезывают рупорную антенну

расширьте все на странице

    Описание

    hornScrimp объект создает Урезывать рупорную антенну. Урежьте (короткий круговой звонок загрузил рог с минимизированной перекрестной поляризацией), рупорная антенна является коротким, по оси гофрированной рупорной антенной с одним пазом. Используя эту антенну обеспечивает высокий апертурный КПД, низкую перекрестную поляризацию и низкое напряжение постоянное отношение волны (VSWR) по широкому диапазону частот. Эти антенны используются для ссылок фидера спутника навигации в средней земной орбите (MEO).

    Scrimp horn antenna geometry, default radiation pattern, and impedance plot.

    Создание

    Синтаксис

    ant = hornScrimp
    ant = hornScrimp(Name,Value)

    Описание

    пример

    ant = hornScrimp создает Урезывают рупорную антенну с размерностями для рабочей частоты 4 ГГц.

    пример

    ant = hornScrimp(Name,Value) Свойства наборов с помощью одной или нескольких пар "имя-значение". Например, hornScrimp('ConeHeight',0.05) создает Урезывают рупорную антенну с конической высотой 0,05 метров.

    Свойства

    развернуть все

    Радиус кругового волновода в виде положительной скалярной величины в метрах.

    Пример: 'Radius',0.0760

    Пример: ant.Radius = 0.0760

    Типы данных: double

    Высота кругового волновода в виде положительной скалярной величины в метрах.

    Пример: 'WaveguideHeight',0.0340

    Пример: ant.WaveguideHeight = 0.0340

    Типы данных: double

    Высота канала в виде положительной скалярной величины в метрах.

    Пример: 'FeedHeight',0.0085

    Пример: ant.FeedHeight = 0.0085

    Типы данных: double

    Ширина канала в виде положительной скалярной величины в метрах.

    Пример: 'FeedWidth',0.0200

    Пример: ant.FeedWidth = 0.0200

    Типы данных: double

    Расстояние со знаком вдоль высоты волновода в виде скаляра с действительным знаком в метрах.

    Пример: 'FeedOffset',0.03627

    Пример: ant.FeedOffset = 0.03627

    Типы данных: double

    Высота конуса в виде положительной скалярной величины в метрах.

    Пример: 'ConeHeight',0.0540

    Пример: ant.ConeHeight = 0.0540

    Типы данных: double

    Радиус конуса в виде положительной скалярной величины в метрах.

    Пример: 'ConeRadius',0.0540

    Пример: ant.ConeRadius = 0.0540

    Типы данных: double

    Радиус конической апертуры в виде положительной скалярной величины в метрах.

    Пример: 'ApertureRadius',0.0760

    Пример: ant.ApertureRadius = 0.0760

    Типы данных: double

    Высота конической апертуры в виде положительной скалярной величины в метрах.

    Пример: 'ApertureHeight',0.0760

    Пример: ant.ApertureHeight = 0.0760

    Типы данных: double

    Высота заглушки в виде положительной скалярной величины в метрах.

    Пример: 'StubHeight',0.0760

    Пример: ant.StubHeight = 0.0760

    Типы данных: double

    Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

    Пример: m = metal('Copper'); 'Conductor',m

    Пример: m = metal('Copper'); ant.Conductor = m

    Наклонная ось антенны в виде:

    • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

    • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

    • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

    Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

    Пример: 'TiltAxis',[0 1 0]

    Пример: 'TiltAxis',[0 0 0;0 1 0]

    Пример: ant.TiltAxis = 'Z'

    Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

    Пример: 'Tilt',90

    Пример: ant.Tilt = 90

    Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

    Типы данных: double

    Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

    Пример: 'Load',lumpedelement, где lumpedelement загрузка, добавленная к каналу антенны.

    Пример: ant.Load = lumpedElement('Impedance',75)

    Функции объекта

    showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
    axialRatioКоэффициент эллиптичности антенны
    beamwidthШирина луча антенны
    chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
    currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
    designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
    efficiencyКПД излучения антенны
    EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
    impedanceВходной импеданс антенны; отсканируйте импеданс массива
    meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
    meshconfigИзмените режим mesh структуры антенны
    optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
    patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
    patternAzimuthШаблон азимута антенны или массива
    patternElevationШаблон вертикального изменения антенны или массива
    rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
    returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
    sparametersВычислите S-параметр для объектов антенной и антенной решетки
    vswrНапряжение постоянное отношение волны антенны

    Примеры

    свернуть все

    Скрипт Open Live Script

    Создайте Урезывают рупорную антенну со свойствами по умолчанию.

    ant = hornScrimp
    ant =
  hornScrimp with properties:

             Radius: 0.0292
    WaveguideHeight: 0.0250
         FeedHeight: 0.0175
          FeedWidth: 3.0000e-04
         FeedOffset: 0.0200
         ConeHeight: 0.0362
         ConeRadius: 0.0408
     ApertureRadius: 0.0480
     ApertureHeight: 0.0250
         StubHeight: 0.0146
          Conductor: [1×1 metal]
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1×1 lumpedElement]

    Просмотрите антенну с помощью show функция.

    show(ant)

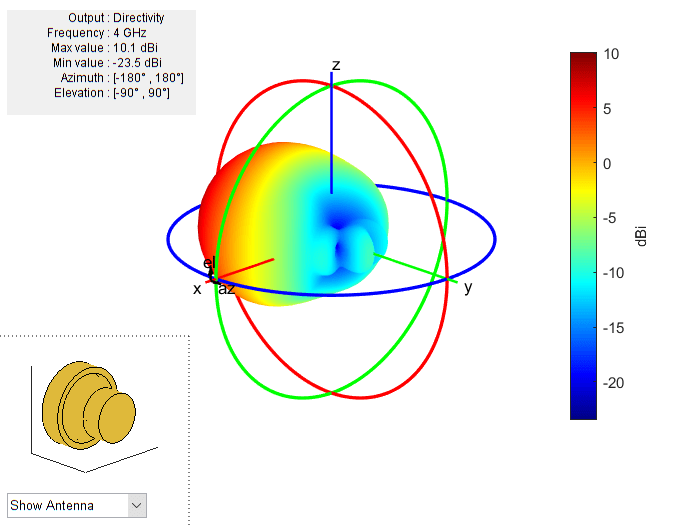

    Постройте диаграмму направленности Урезывать рупорной антенны на частоте 4 ГГц.

    pattern(ant,4e9)

    Скрипт Open Live Script

    Создайте Урезывают рупорную антенну с апертурным радиусом 0,06 метров.

    ant = hornScrimp;
ant.ApertureRadius = 0.06;

    Визуализируйте антенну с помощью show функция.

    show(ant)

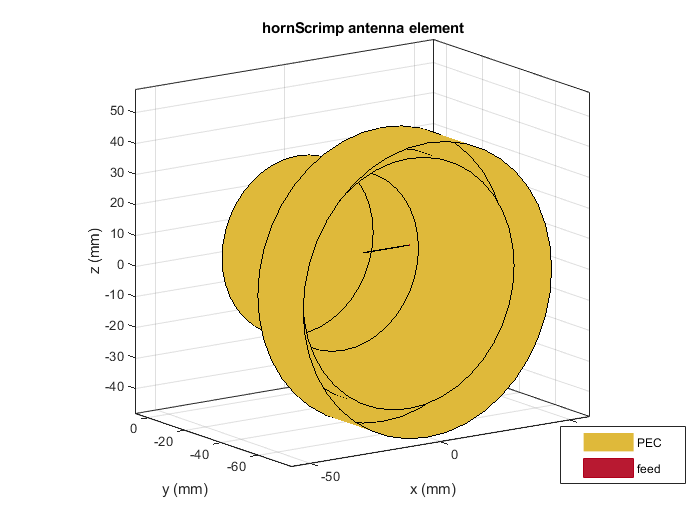

    Figure contains an axes object. The axes object with title hornScrimp antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

    Постройте S-параметры по частотному диапазону от 3,6 ГГц до 4,5 ГГц.

    s = sparameters(ant,linspace(3.6e9,4.5e9,51));
rfplot(s)

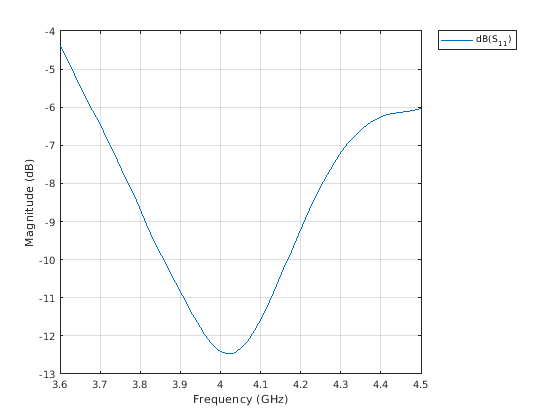

    Figure contains an axes object. The axes object contains an object of type line. This object represents dB(S_{11}).

    Больше о

    развернуть все

    Ссылки

    [1] Мухаммед, S. A. А. Роллан, С. Х. Дахлан, Р. Соло и Х. Легей. “Компактная широкополосная связь шестиугольной формы урезывает рупорную антенну для операции в C-полосе”. Антенны IEEE и беспроводное распространение обозначают буквами 11 (2012): 842–45.

    [2] Мухаммед, S., А. Роллан, С. Х. Дахлан, Р. Соло и Х. Легей. “Сравнение Между Урезывает Рога и Сложенные Антенны Полости Фабри - Перо с Маленькими Апертурами”. 2 012 6-х европейских Конференций по Антеннам и Распространению (EUCAP) (2012): 817–820.
