rhombic

Создайте ромбическую антенну

расширьте все на странице

Описание

rhombic объект создает ромбическую антенну. Это состоит из ромба с каналом в острых углах и нагрузочным резистором в другом остром угле. Это имеет простой проект и очень направлено. Эти антенны используются в коротковолновой широковещательной передаче радио и коммуникациях "точка-точка".

Rhombic antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = rhombic
ant = rhombic(Name,Value)

Описание

пример

ant = rhombic создает ромбическую антенну. Размерности выбраны для резонансной частоты 510 МГц. Ромбическая антенна по умолчанию питается в одном остром угле, и другой острый угол отключен с загрузкой 500 Ом.

ant = rhombic(Name,Value) Свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = rhombic('ArmLength', 3) создает ромбическую антенну рукой длины 3 метра.

Свойства

развернуть все

Длина каждого ромба в виде скаляра в метрах.

Типы данных: double

Острый угол между смежными руками в местоположении канала в виде скаляра в градусах.

Типы данных: double

Ширина руки ромба в виде скаляра в метрах.

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement объект. Элемент загрузки расположен напротив канала в одном из острых углов ромба. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedElement, где lumpedElement где lumpedElement загрузка, добавленная к каналу антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте ромбическую антенну по умолчанию.

ant = rhombic
ant =
  rhombic with properties:

       ArmLength: 2
    ArmElevation: 20
           Width: 0.1000
       Conductor: [1x1 metal]
            Tilt: 0
        TiltAxis: [1 0 0]
            Load: [1x1 lumpedElement]

Просмотрите антенну с помощью show функция.

show(ant);

Figure contains an axes object. The axes object with title rhombic antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed, load.

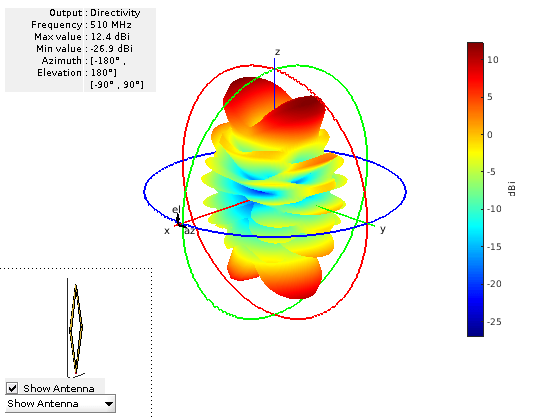

Постройте диаграмму направленности антенны на уровне 510 МГц.

pattern(ant, 510e6);

Figure contains an axes object and other objects of type uicontrol. The axes object contains 3 objects of type patch, surface.

Ссылки

[1] Палубное судно, R. “Влияние Усиления и Текущего Затухания на Проекте Ромбической Антенны”. Транзакции IRE на Антеннах и Распространении 7, № 2 (апрель 1959): 188–196.
