waveguideRidge

Создайте остроконечную антенну волновода

расширьте все на странице

Описание

waveguideRidge объект создает двойную остроконечную антенну волновода. Гребни гарантируют плавный переход от входного импеданса 50 Ом к импедансу свободного пространства (377 Ом). Двойная остроконечная антенна волновода, широко используемая в ультраширокополосных приложениях, касающихся большого спектра частот. Остроконечные антенны волновода используются в радио-приложениях астрономии.

Top and bottom view of a waveguide ridge antenna element showing the antenna parameters and the feed location.

Создание

Синтаксис

ant = waveguideRidge
ant = waveguideRidge(Name,Value)

Описание

пример

ant = waveguideRidge создает двойную остроконечную антенну волновода. waveguideRidge по умолчанию объект антенны сосредоточен на xy - плоскость. Объектные размерности выбраны для рабочей частоты 8-10 ГГц.

пример

ant = waveguideRidge(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = waveguideRidge('Height',1) создает гребенчатый волновод с высотой 1 метра.

Примечание

Свойства, которые вы не задаете, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Длина волновода в виде скаляра с действительным знаком в метрах.

Пример: 'Length',0.0410

Пример: ant.Length = 0.0410

Типы данных: double

Ширина волновода в виде скаляра с действительным знаком в метрах.

Пример: 'Width',0.0640

Пример: ant.Width = 0.0640

Типы данных: double

Высота волновода в виде скаляра с действительным знаком в метрах.

Пример: 'Height',0.0340

Пример: ant.Height = 0.0340

Типы данных: double

Длина гребня в виде скаляра с действительным знаком в метрах.

Пример: 'RidgeLength',0.0220

Пример: ant.RidgeLength = 0.0220

Типы данных: double

Ширина гребня в виде скаляра с действительным знаком в метрах.

Пример: 'RidgeWidth',0.0030

Пример: ant.RidgeLength = 0.0060

Типы данных: double

Разорвите между двумя гребнями в виде скаляра с действительным знаком в метрах.

Пример: 'RidgeGap',0.0070

Пример: ant.RidgeGap = 0.0098

Типы данных: double

Радиус питающегося отверстия в виде скаляра с действительным знаком в метрах.

Пример: 'FeedHoleRadius',0.00006

Пример: ant.FeedHoleRadius = 0.00010

Типы данных: double

Ширина канала в виде скаляра с действительным знаком в метрах.

Пример: 'FeedWidth',0.0010

Пример: ant.FeedWidth = 0.0020

Типы данных: double

Расстояния со знаком от источника, измеренного вдоль длины и ширины волновода в виде двухэлементного вектора с каждым элементом в метрах.

Пример: 'FeedOffset',[-0.0725 0]

Пример: ant.FeedOffset = [-0.0830 0]

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде lumpedelement объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. Thelumpedelement объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
impedanceВходной импеданс антенны; отсканируйте импеданс массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
vswrНапряжение постоянное отношение волны антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива

Примеры

свернуть все

Скрипт Open Live Script

Create a waveguideRidge antenna объект со свойствами по умолчанию.

a = waveguideRidge
a =
  waveguideRidge with properties:

            Length: 0.0210
             Width: 0.0400
            Height: 0.0250
       RidgeLength: 0.0187
        RidgeWidth: 0.0025
          RidgeGap: 0.0088
    FeedHoleRadius: 5.0000e-04
         FeedWidth: 1.0000e-04
        FeedOffset: [-0.0067 0]
         Conductor: [1x1 metal]
              Tilt: 0
          TiltAxis: [1 0 0]
              Load: [1x1 lumpedElement]
Скрипт Open Live Script

Создайте waveguideRidge объект антенны с заданными свойствами.

h = waveguideRidge('Length',0.0273,'Width', 0.02286,'RidgeGap',2e-3, ...
          'Height', 0.01016,'RidgeLength',0.022);

Просмотрите waveguideRidge антенна с помощью show функция.

figure
show(h)

Figure contains an axes object. The axes object with title waveguideRidge antenna element contains 14 objects of type patch, surface. These objects represent PEC, feed.

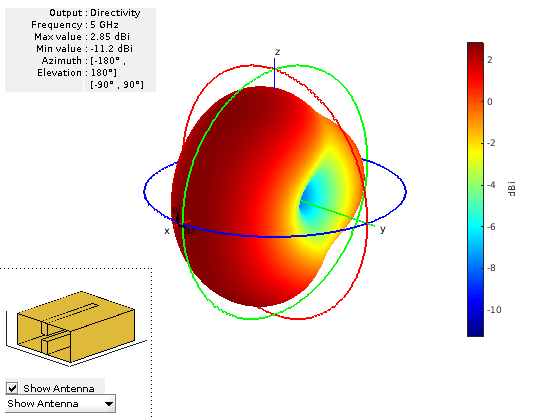

Постройте 3-D диаграмму направленности waveguideRidge антенна на уровне 5 ГГц.

pattern(h,5e9)

Figure contains an axes object and other objects of type uicontrol. The axes object contains 14 objects of type patch, surface.

Смотрите также

| | |

Темы

Введенный в R2019b
