Сеть NARX

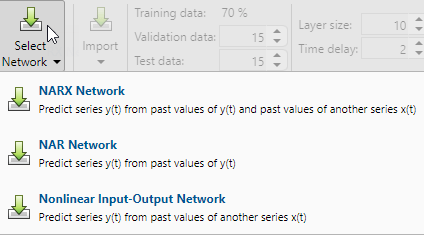

В первом типе проблемы временных рядов требуется предсказать будущие значения временных рядов y (t) от прошлых значений тех временных рядов и прошлых значений серии x второго раза (t). Эта форма предсказания называется нелинейная авторегрессивный с внешним (внешним) входом или NARX (см. Ряд Времени проектирования Нейронные сети Обратной связи NARX), и может быть записан можно следующим образом:

Используйте эту модель, чтобы предсказать будущие значения запаса или связи, на основе таких экономических переменных как показатели безработицы, GDP, и т.д. Можно также использовать эту модель для системы идентификации, в которой модели разрабатываются, чтобы представлять динамические системы, такие как химические процессы, производственные системы, робототехника, космические транспортные средства, и т.д.

Сеть NAR

Во втором типе проблемы временных рядов существует только один включенный ряд. Будущие значения временных рядов y (t) предсказаны только от прошлых значений того ряда. Эта форма предсказания называется нелинейная авторегрессивный, или NAR и может быть записана можно следующим образом:

Можно использовать эту модель, чтобы предсказать финансовые инструменты, но без использования сопутствующего ряда.

Нелинейная сеть ввода - вывода

Третья проблема временных рядов похожа на первый тип, в тех двух рядах включены, входная серия x (t) и выходная серия y (t). Здесь вы хотите предсказать значения y (t) от предыдущих значений x (t), но без ведома предыдущих значений y (t). Эта модель ввода/вывода может быть записана можно следующим образом:

Модель NARX предоставит лучшие предсказания, чем эта модель ввода - вывода, потому что это использует дополнительную информацию, содержавшуюся в предыдущих значениях y (t). Однако могут быть некоторые приложения, в которых предыдущие значения y (t) не были бы доступны. Те - единственные случаи, где вы хотели бы использовать модель ввода - вывода вместо модели NARX.

Выберите Data

Скрипт принимает, что предиктор и векторы отклика уже загружаются в рабочую область. Если данные не загружаются, можно загрузить их можно следующим образом:

load ph_dataset

Этот набор данных является одним из наборов выборочных данных, который является частью тулбокса. Для получения информации о доступных наборах данных смотрите Наборы Выборочных данных для Мелких Нейронных сетей. Можно также видеть список всех доступных наборов данных путем ввода команды help nndatasets. Можно загрузить переменные из любого из этих наборов данных с помощью собственных имен переменных. Например, команда

[X,T] = ph_dataset;

Выберите Training Algorithm

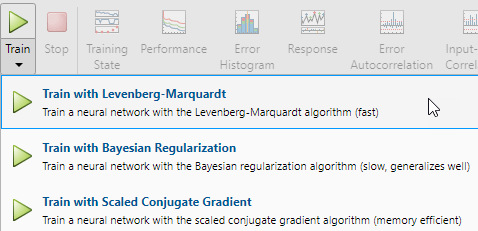

Задайте алгоритм настройки. Сеть использует алгоритм Levenberg-Marquardt по умолчанию (trainlm) для обучения.

trainFcn = 'trainlm';  % Levenberg-Marquardt backpropagation.

Для проблем, в которых Levenberg-Marquardt не производит, когда точные результаты, как желаемый, или для больших проблем данных, рассматривают установку сетевой учебной функции к Байесовой Регуляризации (trainbr) или масштабированный метод сопряженных градиентов (trainscg), соответственно, с также

net.trainFcn = 'trainbr';
net.trainFcn = 'trainscg';

Создайте сеть

Создайте сеть. Сеть NARX, narxnet, сеть прямого распространения с коричнево-сигмоидальной передаточной функцией по умолчанию в скрытом слое и линейной передаточной функцией в выходном слое. Эта сеть имеет два входных параметров. Каждый - внешний вход, и другой соединение обратной связи от сетевого выхода. После того, как сеть была обучена, это соединение обратной связи может быть закрыто, как вы будете видеть на более позднем шаге. Для каждых из этих входных параметров существует коснувшаяся линия задержки, чтобы сохранить предыдущие значения. Чтобы присвоить сетевую архитектуру для сети NARX, необходимо выбрать задержки, сопоставленные с каждой коснувшейся линией задержки, и также количеством нейронов скрытого слоя. В следующих шагах вы присваиваете входные задержки и задержки обратной связи, чтобы лежать в диапазоне от 1 до 4 и количество скрытых нейронов, чтобы быть 10.

inputDelays = 1:4;
feedbackDelays = 1:4;
hiddenLayerSize = 10;
net = narxnet(inputDelays,feedbackDelays,hiddenLayerSize,'open',trainFcn);

Подготовка данных для обучения

Подготовьте данные к обучению. Когда обучение сеть, содержащая коснувшиеся линии задержки, необходимо заполнить задержки начальными значениями предикторов и ответами сети. Существует команда тулбокса, которая упрощает этот процесс - preparets. Эта функция имеет три входных параметра: сеть, предикторы и ответы. Функция возвращает начальные условия, которые необходимы, чтобы заполнить коснувшиеся линии задержки в сети, и измененный предиктор и последовательности ответа, куда начальные условия были удалены. Можно вызвать функцию можно следующим образом:

[x,xi,ai,t] = preparets(net,X,{},T);

Разделите данные

Создайте деление данных.

net.divideParam.trainRatio = 70/100;
net.divideParam.valRatio = 15/100;
net.divideParam.testRatio = 15/100;

С этими настройками данные будут случайным образом разделены, с 70%, используемыми для обучения, 15% для валидации и 15% для тестирования.

Обучение сети

Обучите сеть.

[net,tr] = train(net,x,t,xi,ai);

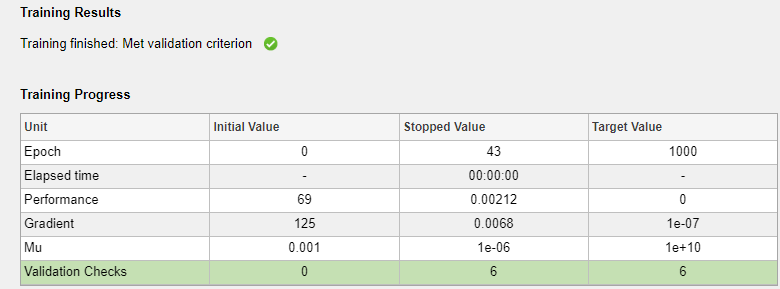

Во время обучения открывается следующее учебное окно. Это окно отображает прогресс обучения и позволяет вам прерывать обучение в любой точке путем нажатия на Stop Training.

Это обучение, остановленное, когда ошибка валидации, увеличенная последовательно для шести итераций.

Тестирование сети

Протестируйте сеть. После того, как сеть была обучена, можно использовать ее, чтобы вычислить сетевые выходные параметры. Следующий код вычисляет сетевые выходные параметры, ошибки и общую производительность. Обратите внимание на то, что, чтобы симулировать сеть с коснувшимися линиями задержки, необходимо присвоить начальные значения для этих задержанных сигналов. Это сделано с состояниями ввода (xi) и состояния слоя (ai) если preparets в более ранней стадии.

y = net(x,xi,ai);
e = gsubtract(t,y);
performance = perform(net,t,y)

performance =

    0.0147

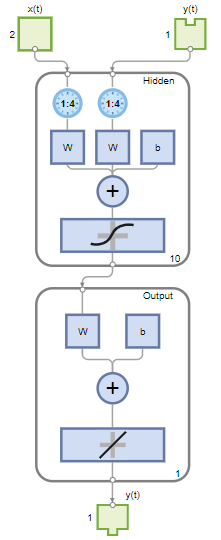

Сеть представления

Просмотрите сетевой график.

view(net)

Анализ результатов

Постройте запись обучения эффективности, чтобы проверять на потенциальный сверхподбор кривой.

figure, plotperform(tr)

Этот рисунок показывает что обучение и ошибочное уменьшение валидации до подсвеченной эпохи. Не кажется, что любой сверхподбор кривой произошел, потому что ошибка валидации не увеличивается перед этой эпохой.

Все обучение сделано в разомкнутом контуре (также названный последовательно-параллельной архитектурой), включая валидацию и тестирующие шаги. Типичный рабочий процесс должен полностью создать сеть в разомкнутом контуре, и только когда это было обучено (который включает валидацию и тестирующие шаги), это преобразовывается к замкнутому циклу для многоступенчатого вперед предсказания. Аналогично, R значения в приложении Neural Net Times Series вычисляются на основе результатов обучения разомкнутого контура.

Сеть замкнутого цикла

Замкните круг в сети NARX. Когда обратная связь открыта в сети NARX, она выполняет предсказание "один шаг вперед". Это предсказывает следующее значение y (t) от предыдущих значений y (t) и x (t). С закрытой обратной связью это может использоваться, чтобы выполнить многоступенчатые вперед предсказания. Это вызвано тем, что предсказания y (t) будут использоваться вместо фактических будущих значений y (t). Следующие команды могут использоваться, чтобы замкнуть круг и вычислить эффективность с обратной связью

netc = closeloop(net);
netc.name = [net.name ' - Closed Loop'];
view(netc)
[xc,xic,aic,tc] = preparets(netc,X,{},T);
yc = netc(xc,xic,aic);
closedLoopPerformance = perform(net,tc,yc)

closedLoopPerformance =

    1.3979

Неродной вперед сеть предсказания

Удалите задержку из сети, чтобы получить предсказание один временной шаг рано.

nets = removedelay(net);
nets.name = [net.name ' - Predict One Step Ahead'];
view(nets)
[xs,xis,ais,ts] = preparets(nets,X,{},T);
ys = nets(xs,xis,ais);
stepAheadPerformance = perform(nets,ts,ys)

stepAheadPerformance =

    0.0147

От этого рисунка вы видите, что сеть идентична предыдущей сети разомкнутого контура, за исключением того, что одна задержка была удалена из каждой из коснувшихся линий задержки. Выходом сети является затем y (t + 1) вместо y (t). Это может иногда быть полезно, когда сеть развертывается для определенных приложений.

Следующие шаги

Если производительность сети не является удовлетворительной, вы могли бы попробовать любой из этих подходов:

Чтобы получить больше опыта в операциях командной строки, попробуйте некоторые из этих задач:

Каждый раз нейронная сеть обучена, может привести к различному решению из-за случайного начального веса и сместить значения и различные деления данных в обучение, валидацию и наборы тестов. В результате различные нейронные сети, обученные на той же проблеме, могут дать различные выходные параметры для того же входа. Чтобы гарантировать, что нейронная сеть хорошей точности была найдена, переобучайтесь несколько раз.

Существует несколько других методов для того, чтобы улучшить начальные решения, если более высокая точность желаема. Для получения дополнительной информации смотрите, Улучшают Мелкое Обобщение Нейронной сети и Стараются не Сверхсоответствовать.
