Как эффективность сборщика энергии вращения может быть исследована с помощью простой представительной модели. Электроэнергия производится из нецентрированной массы, присоединенной к валу двигателя постоянного тока. Масса, геометрия, моторные и электрические параметры должны быть соответствующими к ожидаемому механическому возбуждению. Сгенерированная электроэнергия меньше, чем извлеченная механическая энергия, в основном, из-за потерь обмотки электродвигателя и вязкого трения для ротора. Этот пример основан на Nunna, K. "Конструктивное соединение и присвоение затухания основанное на пассивности управление с приложениями", Imperial College Лондона (2014). Модель здесь упрощена, не использован конвертер DC-DC.

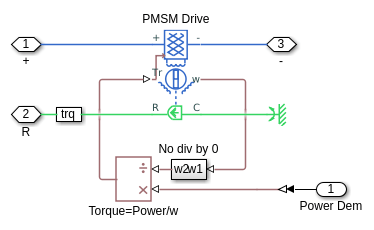

Работа Системы рекуперации кинетической энергии (KERS) на автомобиле Формулы 1. Модель позволяет исследовать преимущества. Во время торможения энергия сохранена в литий-ионном аккумуляторе и суперконденсаторе. Принято, что максимум 400KJ энергии должно быть обеспечено за один круг максимальной мощности в 60 кВт. Параметрами для настройки являются вес батареи,суперконденсатор и генератор. Если эти параметры все устанавливаются на очень маленькое значение 0.01 кг, время круга составляет 95,0 секунд, это соответствие автомобилю без KERS. С набором значений по умолчанию здесь, приблизительно 1/4 секунды экономии за круг,при использовании любой доступной электроэнергии, если нет торможения. Применение KERS требует применения большого суперконденсатора, чтобы показать значительное преимущество.

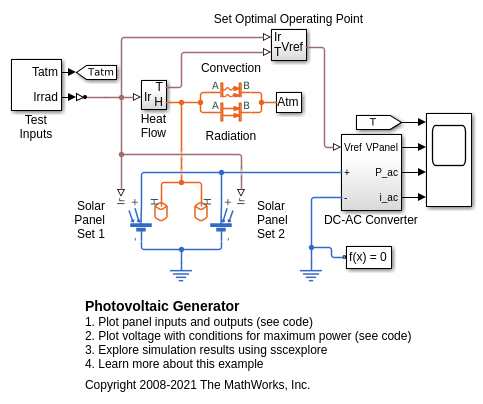

Создайте системную модель фотоэлектрического генератора, который может использоваться, чтобы симулировать эффективность с помощью исторических данных об облученности. Здесь модель тестируется путем варьирования облученности, которая аппроксимирует эффект различного облачного покрова. Производство электроэнергии продвигается сразу после изменения облученности. Температура окружающей среды также варьируется во время теста. КПД конвертера DC-AC принят, чтобы быть фиксированные 97 процентов, это значение, определенное из ee_solar_inverter модели в качестве примера.

Сгенерируйте кривую напряжения степени для солнечной батареи. Понимание кривой напряжения степени важно для проекта инвертора. Идеально солнечная батарея всегда действовала бы в пиковой мощности, учитывая уровень облученности и температуру панели.

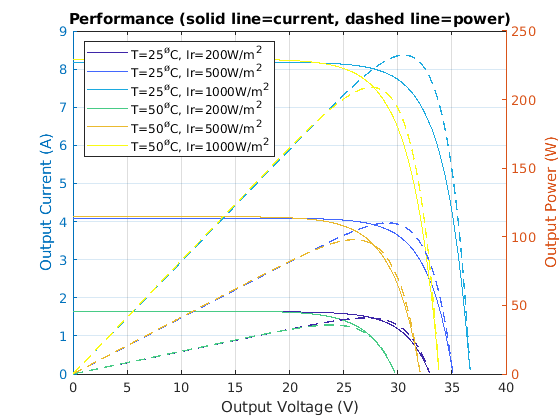

Смоделируйте солнечную батарею с помощью информации от таблицы данных производителя. Данные импортируются и используются, чтобы сгенерировать кривые текущего напряжения и напряжения степени для солнечной батареи. Кривая напряжения степени полезна для разработки инвертора, потому что это помогает идентифицировать пиковую мощность для данного уровня облученности и температуры ячейки панели

Определите КПД одноступенчатого солнечного инвертора. Модель симулирует один полный цикл AC для заданного уровня освещенности солнечного излучения и соответствующего оптимального напряжения постоянного тока и текущей RMS AC. Используя модель в качестве примера ee_solar_characteristics, оптимальные значения были определены как 342-вольтовый DC и AC на 20.05 А для облученности 1000W/m^2 и температуры панели 20 градусов Цельсия. КПД инвертора определяется двумя независимыми способами. Первое сравнивает отношение мощности переменного тока к мощности постоянного тока в по одному циклу AC. Второе вычисляет ущербы от компонента путем использования логгирования Simscape™. Небольшая разница в расчетном значении КПД происходит из-за различий между трапециевидным интегрированием, используемым скриптом и большей точностью, достигнутой решателем переменного шага Simulink®.

Асинхронная машина используется в качестве генератора ветряного двигателя. Блок Simple Turbine преобразует скорость ветра в турбинную выходную мощность простой выходной мощностью по сравнению с характеристикой скорости ветра.

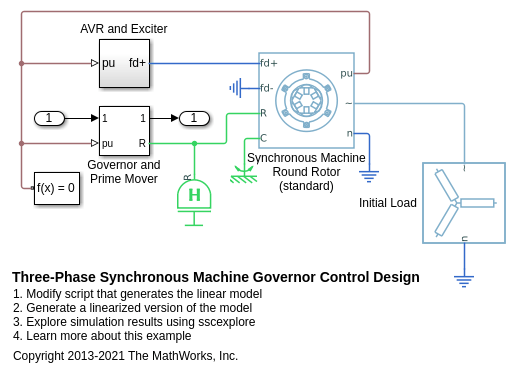

Скрипт показывает, как можно линеаризовать модель Simscape™ Electrical™, чтобы поддержать анализ и проектирование устойчивости системы управления. Это использует модель в качестве примера ee_sm_governor_control_design.

Смоделируйте многодоменную систему когенерации степени с помощью Simscape™, Simscape Electrical™ и Simscape Fluids™.

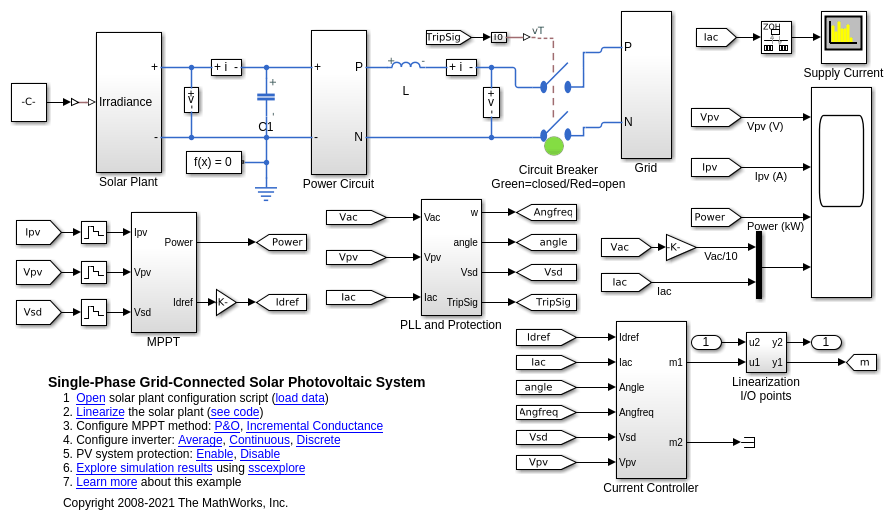

Смоделируйте крышу, однофазную соединенный с сеткой солнечный фотоэлектрический (PV) система. Этот пример поддерживает проектные решения о количестве панелей и топологии связи, требуемой поставить целевую степень. Модель представляет соединенную с сеткой крышу солнечный PV, который реализован без промежуточного конвертера DC-DC. Чтобы параметрировать модель, пример использует информацию от таблицы данных производителя солнечной батареи. Солнечная энергия введена в сетку с коэффициентом мощности единицы (UPF).

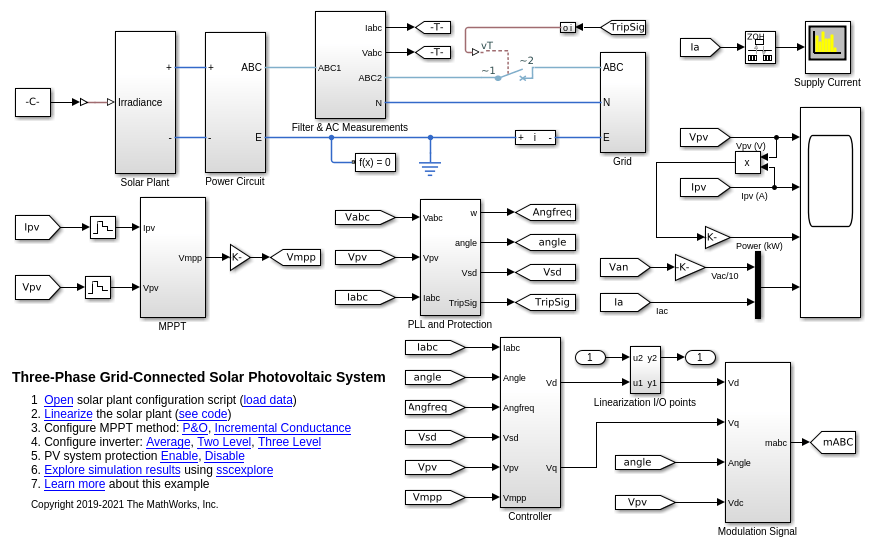

Смоделируйте трехфазное, соединенное с сеткой солнечный фотоэлектрический (PV) система. Этот пример поддерживает проектные решения о количестве панелей и топологии связи, требуемой поставить целевую степень. Модель представляет соединенную с сеткой крышу солнечный PV, который реализован без промежуточного конвертера DC-DC. Чтобы параметрировать модель, пример использует информацию от таблицы данных производителя солнечной батареи. Солнечная энергия введена в сетку с коэффициентом мощности единицы (UPF).

Проект конвертера повышения для управления выходной мощностью солнечной системы PV и помогает вам к: Определите, как панели должны быть расположены в терминах количества подключенных последовательно строк и количества панелей на строку, чтобы достигнуть необходимой номинальной мощности.

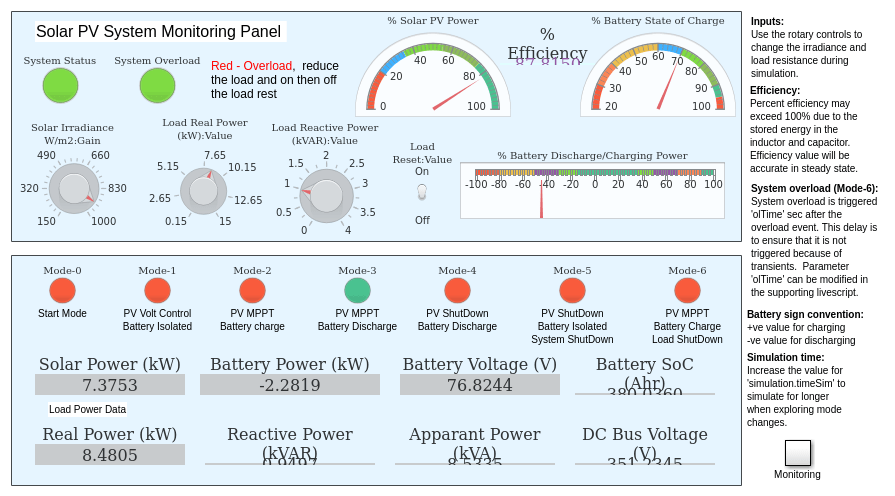

Проект автономной системы мощности переменного тока PV с резервным аккумулятором и помогает вам к: Выберите необходимую оценку батареи на основе связанного профиля загрузки и доступной солнечной энергии.

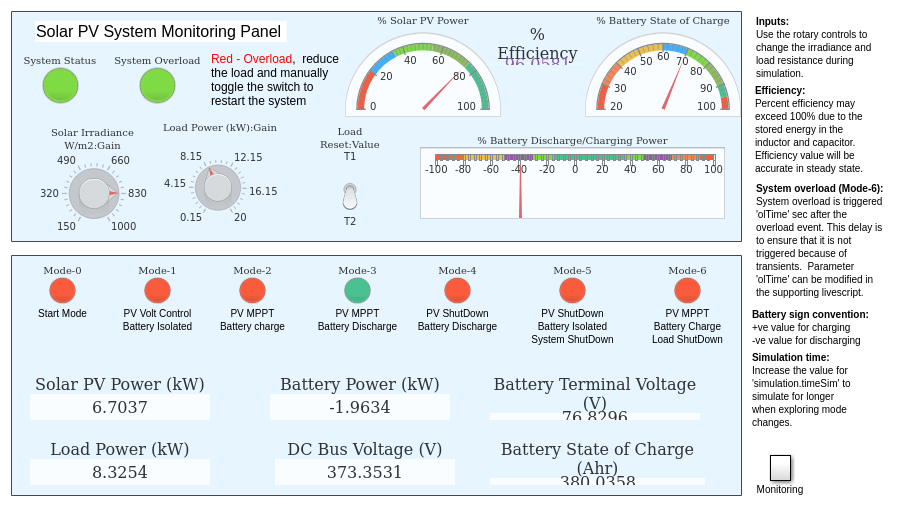

Проект автономной системы мощности постоянного тока PV с резервным аккумулятором и помогает вам к: Выберите необходимую оценку батареи на основе связанного профиля загрузки и доступной солнечной энергии.

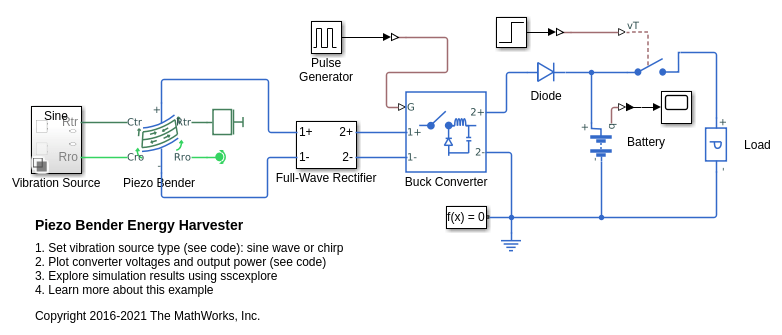

Смоделируйте устройство, которое получает энергию от вибрирующего объекта при помощи piezo гибочного станка. Устройство использует эту энергию зарядить батарею и привести в действие загрузку.

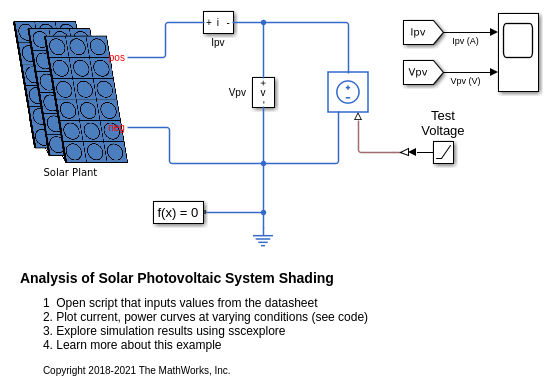

Реализуйте эффекты затенения в солнечной гелиотехнике (PV) объект или модуль. Солнечный блок объекта создается с помощью языка Simscape™. Штриховка на солнечном объекте или модуле происходит, когда освещенность солнечного излучения не универсальна через все солнечные модули PV или ячейки. Можно использовать этот пример, чтобы изучить эффекты штриховки и температуры перехода ячейки PV на большом взаимосвязанном солнечном объекте или одном модуле PV. Чтобы улучшить максимальную мощность и защитить солнечную батарею от перегрева, блок Solar Plant включает обходные и блокировочные диоды. Чтобы задать штриховку, установите значения Облученности и Температурных параметров.
