and

Shape1 & Shape2 для форм PCB RF

свернуть все на странице

Синтаксис

c = and(shape1,shape2)

Описание

пример

c = and(shape1,shape2) вызывает синтаксис shape1 & shape2 пересечь две формы.

Примеры

свернуть все

Скрипт Open Live Script

Создайте и отобразите кольцевой звонок.

shape1 = ringAnnular(InnerRadius=1e-3);
show(shape1)

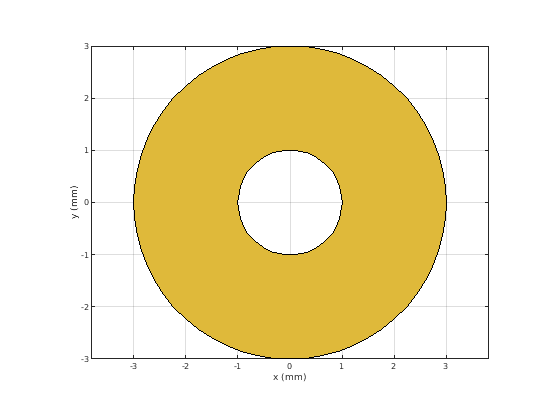

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Создайте и отобразите квадратный звонок.

shape2 = ringSquare(InnerSide=1e-3);
show(shape2)

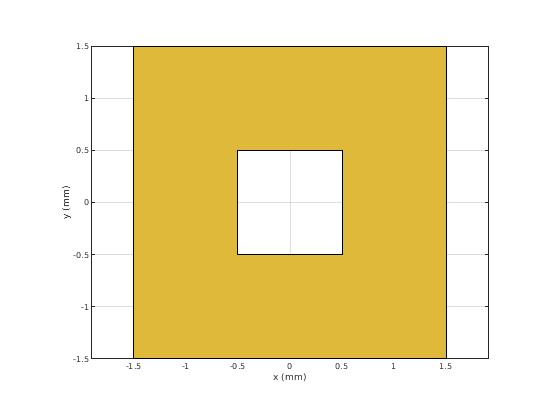

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Отобразите пересечение форм.

shapeIntersection = and(shape1,shape2);
show(shapeIntersection)

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Скрипт Open Live Script

Создайте и отобразите кольцевой звонок.

shape1 = ringAnnular(InnerRadius=1e-3);
show(shape1)

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Создайте и отобразите квадратный звонок.

shape2 = ringSquare(InnerSide=2e-3,Width=4e-3);
show(shape2)

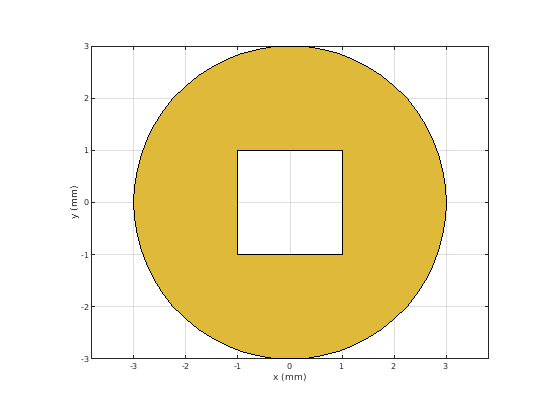

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Отобразите пересечение форм.

shapeIntersection = shape1 & shape2;
show(shapeIntersection)

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Входные параметры

свернуть все

Сначала сформируйте созданные использующие пользовательские элементы и объекты фигуры RF PCB Toolbox™ в виде объекта.

Пример: shape1 = bendCurved; задает первую форму как bendCurved объект.

Вторая форма, созданная с помощью пользовательских элементов и объектов фигуры RF PCB Toolbox в виде объекта.

Пример: shape2 = ringAnnular; задает вторую форму как ringAnnular объект.
