ringAnnular

Создайте кольцевой звонок на плоскости X-Y

расширьте все на странице

Описание

Используйте ringAnnular объект создать кольцевой звонок на плоскости X-Y.

Создание

Синтаксис

ring = ringAnnular
ring = ringAnnular(Name=Value)

Описание

пример

ring = ringAnnular создает кольцевой звонок на плоскости X-Y.

пример

ring = ringAnnular(Name=Value) Свойства наборов с помощью одних или нескольких аргументов name-value. Например, ringAnnular(Center=[1 1]) создает кольцевую кольцевую форму, сосредоточенную в [1 1]. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Имя кольцевого звонка в виде вектора символов или строкового скаляра.

Пример: ring = ringAnnular(Name='ringannular1')

Типы данных: char | string

Центр кольцевого звонка в Декартовых координатах в виде двухэлементного вектора.

Пример: ring = ringAnnular(Center=[1 1])

Типы данных: double

Внутренний радиус кольцевого звонка в виде положительной скалярной величины в метрах.

Пример: ring = ringAnnular(InnerRadius=0.006)

Типы данных: double

Ширина кольцевого звонка в виде положительной скалярной величины в метрах.

Пример: ring = ringAnnular(Width=3)

Типы данных: double

Функции объекта

addBoolean объединяет операцию на двух формах PCB RF
andShape1 & Shape2 для форм PCB RF
areaВычислите область формы PCB RF в квадратных метрах
intersectБулева перекрестная операция на двух формах PCB RF
meshИзмените и просмотрите свойства mesh металла или диэлектрика в компоненте PCB
minusShape1 - Shape2 для форм PCB RF
plusShape1 + Shape2 для форм PCB RF
rotateВращайте форму PCB RF о заданной оси
rotateXВращайте форму PCB RF о x - ось
rotateYВращайте форму PCB RF о y - ось и угол
rotateZВращайте форму PCB RF о z - ось
subtractБулева операция вычитания на двух формах PCB RF
scaleИзмените размер формы PCB RF установленной суммой
showОтобразите структуру компонента PCB или форму PCB
translateПереместите форму PCB RF в новое местоположение

Примеры

свернуть все

Скрипт Open Live Script

Создайте кольцевую кольцевую форму со свойствами по умолчанию.

ring = ringAnnular
ring =
  ringAnnular with properties:

           Name: 'myringAnnular'
         Center: [0 0]
          Width: 0.0020
    InnerRadius: 0.0050

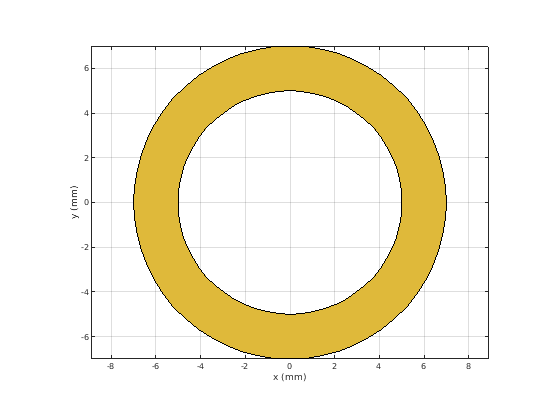

Просмотрите форму.

show(ring)

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Скрипт Open Live Script

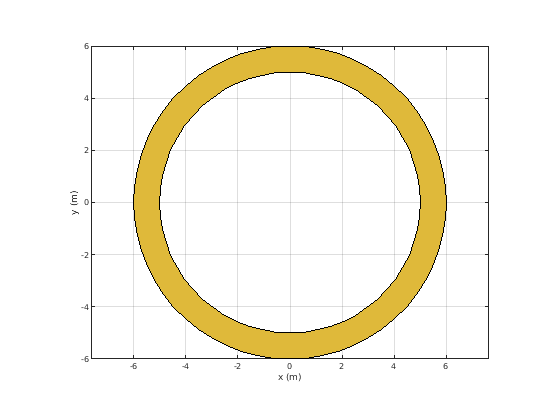

Создайте кольцевую кольцевую форму внутреннего радиуса 5 м и ширины 1 м.

ring = ringAnnular(InnerRadius=5,Width=1);
show(ring)

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

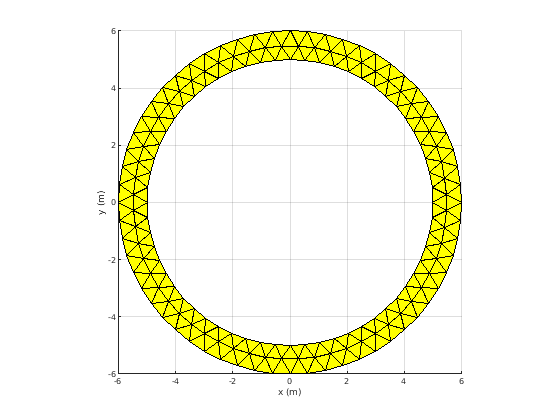

Поймайте в сети звонок в максимальной длине ребра 1 м.

mesh(ring,MaxEdgeLength=1)

Figure contains an axes object. The axes object contains an object of type patch.

Смотрите также

|

Введенный в R2021b
