filterStepImpedanceLowPass

Создайте продвинутый импеданс, lowpass просачивается микрополосковая форма

расширьте все на странице

Описание

Используйте filterStepImpedanceLowPass объект создать ступенчатый импеданс lowpass просачивается микрополосковая форма.

Ступенчатый импеданс фильтры микрополосковой линии lowpass имеет каскадную структуру чередования высоко - и линии электропередачи низкого импеданса. Эти линии значительно короче в длине, чем длина волны проекта и действие как полусмешанные элементы. Линии высокого импеданса действуют как серийные индукторы и действие линий низкого импеданса как шунтирующие конденсаторы. Эта структура фильтра понимает лестничный тип LC Пи фильтра lowpass. Можно управлять импедансом путем корректировки ширины полосы. Этот фильтр используется в радаре, спутнике и наземных коммуникациях и в электронных приложениях контрмеры.

Создание

Синтаксис

filter = filterStepImpedanceLowPass
filter = filterStepImpedanceLowPass(Name=Value)

Описание

пример

filter = filterStepImpedanceLowPass создает продвинутый импеданс значения по умолчанию фильтр lowpass. Размерности фильтра по умолчанию - для частоты среза 5 ГГц.

пример

filter = filterStepImpedanceLowPass(Name=Value) Свойства наборов с помощью одних или нескольких аргументов name-value. Например, filterStepImpedanceLowPass(FilterOrder=10) создает продвинутый импеданс десятого порядка фильтр lowpass. Свойства, не заданные, сохраняют свои значения по умолчанию

Свойства

развернуть все

Порядок фильтра в виде положительной скалярной величины. Минимальный порядок фильтра, которого можно задать, равняется 3, и максимальный порядок равняется 11.

Пример: filter = filterStepImpedanceLowPass(FilterOrder=5)

Типы данных: double

Длина линий ввода и вывода в метрах в виде положительной скалярной величины.

Пример: filter = filterStepImpedanceLowPass(PortLineLength=0.0553)

Типы данных: double

Ширина линий ввода и вывода в метрах в виде положительной скалярной величины.

Пример: filter = filterStepImpedanceLowPass(PortLineWidth=0.0087)

Типы данных: double

Ширина линии низкого импеданса в метрах в виде положительной скалярной величины.

Пример: filter = filterStepImpedanceLowPass(LowZLineWidth=0.0553)

Типы данных: double

Ширина линии высокого импеданса в метрах в виде положительной скалярной величины.

Пример: filter = filterStepImpedanceLowPass(HighZLineWidth=0.0553)

Типы данных: double

Длина линии низкого импеданса в метрах в виде положительной скалярной величины.

Пример: filter = filterStepImpedanceLowPass(LowZLineLength=0.0553)

Типы данных: double

Длина линии высокого импеданса в метрах в виде положительной скалярной величины.

Пример: filter = filterStepImpedanceLowPass(HighZLineWidth=0.0553)

Типы данных: double

Высота фильтра от наземной плоскости в метрах в виде положительной скалярной величины.

Пример: filter = filterStepImpedanceLowPass(Height=0.020)

Типы данных: double

Ширина наземной плоскости в метрах в виде положительной скалярной величины.

Пример: filter = filterStepImpedanceLowPass(GroundPlaneWidth=0.013)

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки в виде a dielectric объект. Значением по умолчанию является dielectric объект с этими свойствами:

  • Name— {'CustomDielectric'}

  • EpsilonR—3.7

  • LossTangent—0.001

  • Thickness— 1.6e-3

Пример: d = dielectric("FR4"); filter = filterStepImpedanceLowPass(Substrate=d)

Типы данных: string | char

Тип металла используется в слоях проведения в виде a metal объект.

Пример: m = metal("Copper"); filter = filterStepImpedanceLowPass(Conductor=m)

Типы данных: string | char

Функции объекта

chargeВычислите и постройте распределение заряда
currentВычислите и постройте распределение тока
designСпроектируйте продвинутый фильтр нижних частот импеданса вокруг желаемой частоты среза
feedCurrentВычислите текущий на подножном корму порт
getZ0Вычислите характеристический импеданс линии электропередачи
layoutПостройте все металлические слои и форму платы
meshИзмените и просмотрите свойства mesh металла или диэлектрика в компоненте PCB
shapesИзвлеките все металлические формы слоя компонента PCB
showОтобразите структуру компонента PCB или форму PCB
sparametersВычислите S-параметры для объектов PCB RF

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите продвинутый импеданс значения по умолчанию фильтр lowpass.

steppedfilter = filterStepImpedanceLowPass
steppedfilter =
  filterStepImpedanceLowPass with properties:

         FilterOrder: 3
       PortLineWidth: 0.0034
      PortLineLength: 0.0040
      HighZLineWidth: 5.0000e-04
       LowZLineWidth: 0.0096
     HighZLineLength: 0.0026
      LowZLineLength: 0.0032
              Height: 0.0016
    GroundPlaneWidth: 0.0120
           Substrate: [1x1 dielectric]
           Conductor: [1x1 metal]


show(steppedfilter)

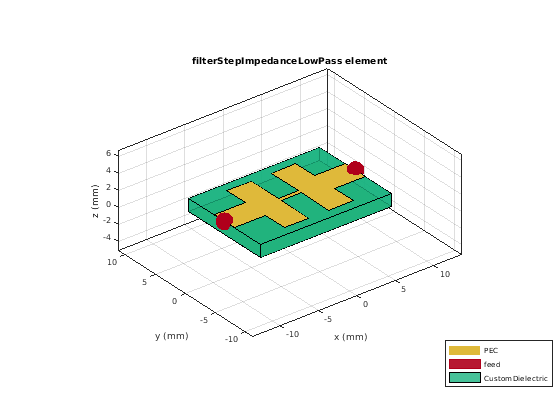

Figure contains an axes object. The axes object with title filterStepImpedanceLowPass element contains 6 objects of type patch, surface. These objects represent PEC, feed, CustomDielectric.

Скрипт Open Live Script

Создайте и просмотрите ступенчатый импеданс фильтр lowpass с многоуровневой диэлектрической подложкой.

sub = dielectric("FR4","Teflon");
sub.Thickness =[0.003 0.001];
steppedfilter = filterStepImpedanceLowPass;
steppedfilter.Height = 0.003;
steppedfilter.Substrate = sub;
figure
show(steppedfilter)

Figure contains an axes object. The axes object with title filterStepImpedanceLowPass element contains 7 objects of type patch, surface. These objects represent PEC, feed, FR4, Teflon.

Постройте заряд и текущий на фильтре на уровне 5 ГГц.

figure
charge(steppedfilter,5e9)

Figure contains an axes object. The axes object with title Charge distribution contains 4 objects of type patch.

figure
current(steppedfilter,5e9)

Figure contains an axes object. The axes object with title Current distribution contains 4 objects of type patch.

info(steppedfilter)
ans = struct with fields:
          IsSolved: "true"
          IsMeshed: "true"
       MeshingMode: "auto"
      HasSubstrate: "true"
           HasLoad: "false"
     PortFrequency: []
    MemoryEstimate: "790 MB"
