minus

Shape1 - Shape2 для форм PCB RF

свернуть все на странице

Синтаксис

c = minus(shape1,shape2)

Описание

пример

c = minus(shape1,shape2) вызывает синтаксис shape1 - shape2 вычитать две формы.

Примеры

свернуть все

Скрипт Open Live Script

Создайте и отобразите перекрестную форму трассировки.

trace = traceCross;
show(trace)

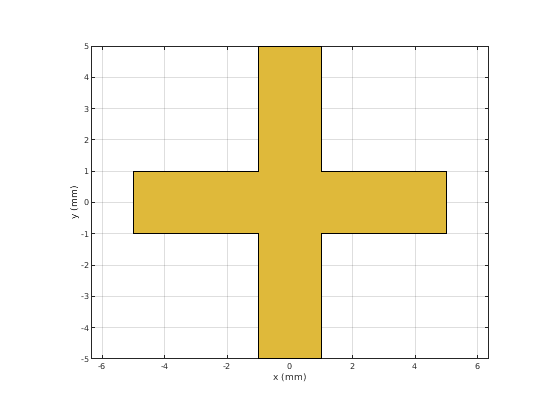

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Создайте и отобразите кольцевую кольцевую форму с внутренним радиусом 4 м.

ring = ringAnnular(InnerRadius=4);
show(ring)

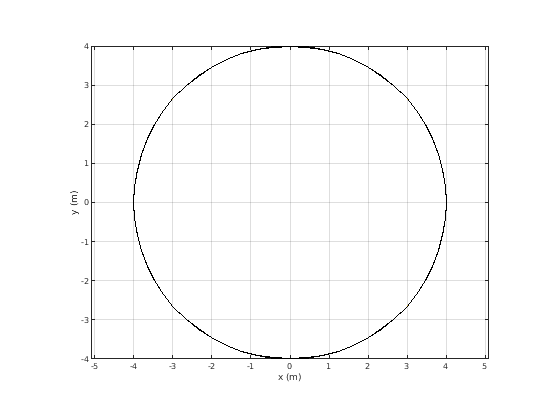

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Вычтите кольцевой звонок из перекрестной трассировки и отобразите результат.

shapeDiff = minus(trace,ring);
show(shapeDiff)

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Скрипт Open Live Script

Создайте и отобразите кривую форму поворота.

bend1 = bendCurved;
show(bend1)

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Создайте и отобразите кривую форму поворота с пространственным смещением.

bend2 = bendCurved(ReferencePoint=[-1 -1]);
show(bend2)

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Вычтите поворот смещения из поворота по умолчанию и отобразите результат.

shapeDiff = bend1 - bend2;
show(shapeDiff)

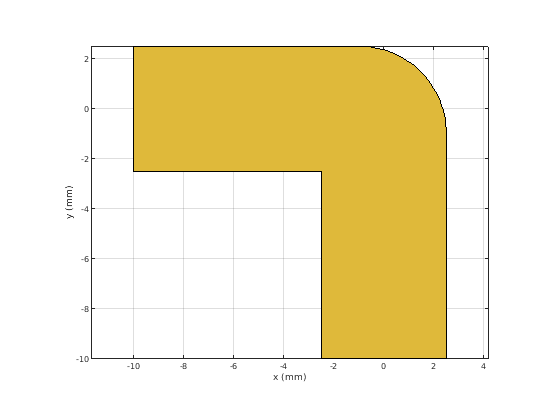

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Входные параметры

свернуть все

Сначала сформируйте созданные использующие пользовательские элементы и объекты фигуры RF PCB Toolbox™ в виде объекта.

Пример: shape1 = bendCurved; задает первую форму как bendCurved объект.

Вторая форма, созданная с помощью пользовательских элементов и объектов фигуры RF PCB Toolbox в виде объекта.

Пример: shape2 = ringAnnular; задает вторую форму как ringAnnular объект.
