ubendMitered

Создайте U-поворот с mitered ребрами на плоскости X-Y

расширьте все на странице

Описание

Используйте ubendMitered объект создать U-поворот с mitered ребрами на плоскости X-Y.

Создание

Синтаксис

bend = ubendMitered
bend = ubendMitered(Name=Value)

Описание

пример

bend = ubendMitered создает U-поворот с mitered ребрами на плоскости X-Y.

bend = ubendMitered(Name=Value) Свойства наборов с помощью одних или нескольких аргументов name-value. Например, ubendMitered(ReferencePoint=[1 1]) создает mitered U-поворот в контрольной точке [1 1]. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Имя mitered U-поворота в виде вектора символов или строкового скаляра.

Пример: bend = ubendMitered(Name="ubendmitered1")

Типы данных: char | string

Контрольная точка mitered U-поворота в Декартовых координатах в виде двухэлементного вектора.

Пример: bend = ubendMitered(ReferencePoint=[1 2])

Типы данных: double

Длина mitered U-поворота в метрах в виде трехэлементного вектора из положительных элементов.

Пример: bend = ubendMitered(Length=[0.0250 0.0030 0.0250])

Типы данных: double

Ширина mitered U-поворота в метрах в виде трехэлементного вектора из положительных элементов.

Пример: bend = ubendMitered(Width=[0.0060 0.0060 0.0060])

Типы данных: double

Длина диагонали среза в метрах в виде положительной скалярной величины.

Пример: bend = ubendMitered(MiterDiagonal=0.0060)

Типы данных: double

Функции объекта

addBoolean объединяет операцию на двух формах PCB RF
andShape1 & Shape2 для форм PCB RF
areaВычислите область формы PCB RF в квадратных метрах
intersectБулева перекрестная операция на двух формах PCB RF
meshИзмените и просмотрите свойства mesh металла или диэлектрика в компоненте PCB
minusShape1 - Shape2 для форм PCB RF
plusShape1 + Shape2 для форм PCB RF
rotateВращайте форму PCB RF о заданной оси
rotateXВращайте форму PCB RF о x - ось
rotateYВращайте форму PCB RF о y - ось и угол
rotateZВращайте форму PCB RF о z - ось
subtractБулева операция вычитания на двух формах PCB RF
scaleИзмените размер формы PCB RF установленной суммой
showОтобразите структуру компонента PCB или форму PCB
translateПереместите форму PCB RF в новое местоположение

Примеры

свернуть все

Скрипт Open Live Script

Создайте mitered U-поворот со свойствами по умолчанию.

bend = ubendMitered
bend =
  ubendMitered with properties:

              Name: 'myMiteredubend'
    ReferencePoint: [0 0]
            Length: [0.0150 0.0050 0.0150]
             Width: [0.0050 0.0050 0.0050]
     MiterDiagonal: 0.0035

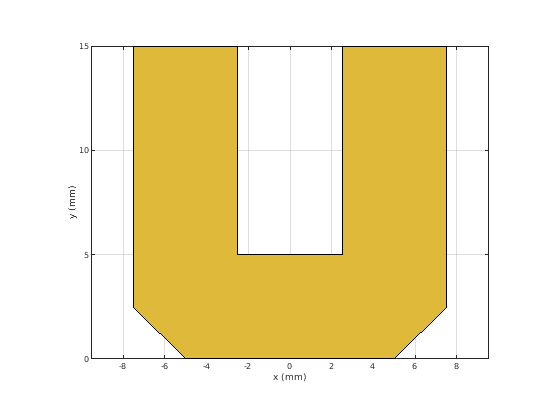

Просмотрите форму.

show(bend)

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

Смотрите также

|

Введенный в R2021b
