Платформа
Объект Platform, принадлежащий отслеживанию сценария
Описание
Platform задает объект платформы, принадлежащий сценарию отслеживания. Платформы представляют движущиеся объекты в сценарии и моделируются как точки или кубоиды с зависимыми аспектом свойствами.
Создание
Можно создать объекты Platform с помощью метода platform trackingScenario.
Свойства
PlatformID — Заданный сценарием идентификатор платформы
1 (значение по умолчанию) | положительное целое число
Это свойство доступно только для чтения.
Заданный сценарием идентификатор платформы, заданный как положительное целое число. Сценарий автоматически присваивает значения PlatformID каждой платформе.
Типы данных: double
ClassID — Идентификатор классификации платформ
0 (значение по умолчанию) | неотрицательное целое число
Идентификатор классификации платформ, заданный как неотрицательное целое число. Можно задать собственную систему классификации платформы и присвоить значения ClassID платформам согласно схеме. Значение 0 резервируется для объекта неизвестного или неприсвоенного класса.
Пример 5
Типы данных: double | single
Размерности Размерности платформы и источник смещаются
struct
Размерности платформы и смещение источника, заданное как структура. Структура содержит Length, Width, Height и OriginOffset кубоида, который аппроксимирует размерности платформы. OriginOffset является радиус-вектором от центра кубоида к источнику кадра координаты платформы. OriginOffset выражается в системе координат платформы. Например, если источник платформы находится в центре задней поверхности кубоида как показано в следующей фигуре, то установленный OriginOffset как [-L/2, 0, 0]. Значение по умолчанию для Dimensions является структурой со всеми обнуленными полями, который соответствует модели точки.
Поля Dimensions
| Поля | Описание | Значение по умолчанию |
|---|---|---|
Length | Размерность кубоида вдоль направления x | 0 |
Width | Размерность кубоида вдоль направления y | 0 |
Height | Размерность кубоида вдоль направления z | 0 |
OriginOffset | Положение платформы координирует источник кадра относительно центра кубоида | [0 0 0 ] |
Пример: struct('Length',5,'Width',2.5,'Height',3.5,'OriginOffset',[-2.5 0 0])
Типы данных: struct
Trajectory — Движение платформы
Объект kinematicTrajectory со значениями свойств по умолчанию (значение по умолчанию) | объект waypointTrajectory
Движение платформы, заданное или как объект kinematicTrajectory или как объект waypointTrajectory.
Движение задает эволюцию времени положения и скорость источника кадра платформы, а также ориентацию кадра платформы относительно кадра сценария.
Signatures — Подписи платформы
rcsSignature со свойствами по умолчанию | массив ячеек объектов подписи
Подписи платформы, заданные как массив ячеек irSignature, rcsSignature и объектов tsSignature. Подпись представляет шаблон отражения или эмиссии платформы, такой как ее радарное поперечное сечение, целевая сила или интенсивность IR.
PoseEstimator — Средство оценки положения платформы
Объект insSensor (значение по умолчанию) | излагает объект средства оценки
Средство оценки положения, заданное как объект средства оценки положения, такой как insSensor. Средство оценки положения определяет положение платформы относительно локальной координаты сценария NED. Интерфейс любого средства оценки положения должен совпадать с интерфейсом insSensor. По умолчанию свойства точности средства оценки положения обнуляются.
Emitters — Эмиттеры смонтированы на платформе
массив ячеек эмиттерных объектов
Эмиттеры смонтированы на платформе, заданной как массив ячеек эмиттерных объектов, такие как radarEmitter или sonarEmitter.
Sensors — Датчики смонтированы на платформе
массив ячеек объектов датчика
Датчики смонтированы на платформе, заданной как массив ячеек объектов датчика, такие как irSensor, radarSensor, monostaticRadarSensor или sonarSensor.
Функции объекта
detect | Обнаружьте сигналы с помощью смонтированных платформой датчиков |
emit | Излучите сигналы от эмиттеров, смонтированных на платформе |
pose | Положение платформы |
targetPoses | Целевые положения и ориентации, как замечено по платформе |
Примеры
Платформа следует за круговой траекторией
Создайте сценарий отслеживания и платформу после кругового пути.
scene = trackingScenario('UpdateRate',1/50); % Create a platform plat = platform(scene); % Follow a circular trajectory 1 km in radius completing in 400 hundred seconds. plat.Trajectory = waypointTrajectory('Waypoints', [0 1000 0; 1000 0 0; 0 -1000 0; -1000 0 0; 0 1 0], ... 'TimeOfArrival', [0; 100; 200; 300; 400]); % Perform the simulation while scene.advance p = pose(plat); fprintf('Time = %f ', scene.SimulationTime); fprintf('Position = ['); fprintf('%f ', p.Position); fprintf('] Velocity = ['); fprintf('%f ', p.Velocity); fprintf(']\n'); end
Time = 50.000000 Position = [623.561925 626.638509 0.000000 ] Velocity = [11.378941 -9.434245 0.000000 ] Time = 100.000000 Position = [1000.000000 0.000000 0.000000 ] Velocity = [1.677836 -15.100595 0.000000 ] Time = 150.000000 Position = [724.510494 -677.241693 0.000000 ] Velocity = [-11.268303 -10.477873 0.000000 ] Time = 200.000000 Position = [0.000000 -1000.000000 0.000000 ] Velocity = [-16.843065 -2.681970 0.000000 ] Time = 250.000000 Position = [-926.594496 -797.673675 0.000000 ] Velocity = [-15.117346 13.826681 0.000000 ] Time = 300.000000 Position = [-1000.000000 0.000000 0.000000 ] Velocity = [9.520786 9.672548 0.000000 ] Time = 350.000000 Position = [-421.669352 137.708709 0.000000 ] Velocity = [10.727588 -1.999781 0.000000 ] Time = 400.000000 Position = [-0.000000 1.000000 0.000000 ] Velocity = [6.118648 -2.380995 0.000000 ]
Платформы кубоида следуют за круговыми траекториями
Создайте сценарий отслеживания с двумя платформами кубоида после круговых траекторий.
sc = trackingScenario; % Create the platform for a truck with dimension 5 x 2.5 x 3.5 (m). p1 = platform(sc); p1.Dimensions = struct('Length',5,'Width',2.5,'Height',3.5,'OriginOffset',[0 0 0]); % Specify the truck's trajectory as a circle with radius 20 meters. p1.Trajectory = waypointTrajectory('Waypoints', [20*cos(2*pi*(0:10)'/10)... 20*sin(2*pi*(0:10)'/10) -1.75*ones(11,1)], ... 'TimeOfArrival', linspace(0,50,11)'); % Create the platform for a small quadcopter with dimension .3 x .3 x .1 (m). p2 = platform(sc); p2.Dimensions = struct('Length',.3,'Width',.3,'Height',.1,'OriginOffset',[0 0 0]); % The quadcopter follows the truck at 10 meteres above with small angular delay. % Note that the negative z coordinates correspond to positive elevation. p2.Trajectory = waypointTrajectory('Waypoints', [20*cos(2*pi*((0:10)'-.6)/10)... 20*sin(2*pi*((0:10)'-.6)/10) -11.80*ones(11,1)], ... 'TimeOfArrival', linspace(0,50,11)');

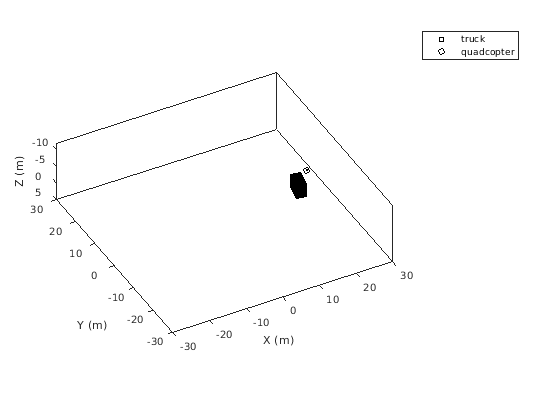

Визуализируйте результаты с помощью theaterPlot.
tp = theaterPlot('XLim',[-30 30],'YLim',[-30 30],'Zlim',[-12 5]); pp1 = platformPlotter(tp,'DisplayName','truck','Marker','s'); pp2 = platformPlotter(tp,'DisplayName','quadcopter','Marker','o'); % Specify a view direction and animate. view(-28,37); set(gca,'Zdir','reverse'); while advance(sc) poses = platformPoses(sc); plotPlatform(pp1, poses(1).Position, p1.Dimensions, poses(1).Orientation); plotPlatform(pp2, poses(2).Position, p2.Dimensions, poses(2).Orientation); end
