cavity

Создайте поддержанную полостью антенну

расширьте все на странице

Описание

cavity объект является поддержанной полостью антенной, расположенной на плоскости X-Y-Z. Антенна полости по умолчанию имеет диполь как возбудитель. Точка канала находится на возбудителе.

Создание

Синтаксис

c = cavity
c = cavity(Name,Value)

Описание

c = cavity создает поддержанную антенну полости, расположенную на плоскости X-Y-Z. По умолчанию размерности выбраны для рабочей частоты 1 ГГц.

пример

c = cavity(Name,Value) создает поддержанную полостью антенну, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Тип антенны, используемый в качестве возбудителя в виде объекта. Кроме отражателя и элементов антенны полости, можно использовать все один элементы в Antenna Toolbox™ как возбудитель.

Пример: 'Exciter',dipole

Типы данных: char | string

Тип диэлектрического материала, используемого в качестве подложки в виде объекта. Для получения дополнительной информации смотрите, dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

Примечание

Размерности подложки должны быть равны groundplane размерностям.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); cavity.Substrate = d

Длина прямоугольной полости вдоль оси X в виде скаляра в метрах.

Пример: 'Length',30e-2

Типы данных: double

Ширина прямоугольной полости вдоль оси Y в виде скаляра в метрах.

Пример: 'Width',25e-2

Типы данных: double

Высота прямоугольной полости вдоль оси z в виде скаляра в метрах.

Пример: 'Height',7.5e-2

Типы данных: double

Расстояние между возбудителем и основой полости в виде скаляра в метрах.

Пример: 'Spacing',7.5e-2

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load', lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: c.Load = lumpedElement('Impedance',75)

Создайте тестовый канал с отступающей структуры на возбудитель в виде 0 или 1. По умолчанию тестовый канал не включен.

Пример: 'EnableProbeFeed',1

Типы данных: double

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

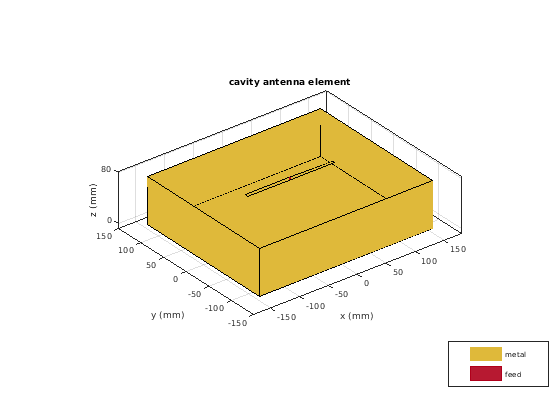

Создайте и просмотрите поддержанную полостью дипольную антенну с 30 см длиной, 25 см шириной, 7,5 см высотой и расположенными с интервалами в 7,5 см от галстука-бабочки для операции на уровне 1 ГГц.

c = cavity('Length',30e-2, 'Width',25e-2,'Height',7.5e-2,'Spacing',7.5e-2);
show(c)

Скрипт Open Live Script

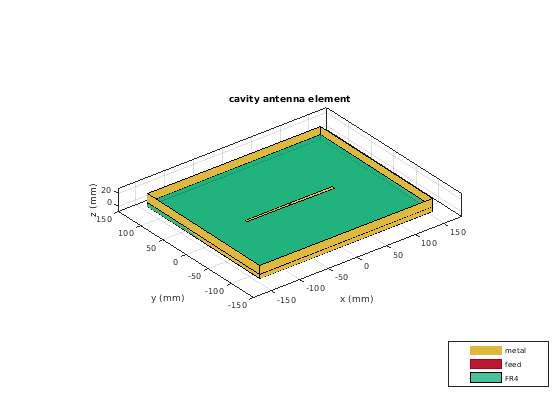

Создайте поддержанную полостью антенну с помощью диэлектрической подложки 'FR4'.

d = dielectric('FR4');
c = cavity('Length',30e-2,'Width',25e-2,'Height',20.5e-3,'Spacing',7.5e-3,...
    'Substrate',d)
c =
  cavity with properties:

            Exciter: [1x1 dipole]
          Substrate: [1x1 dielectric]
             Length: 0.3000
              Width: 0.2500
             Height: 0.0205
            Spacing: 0.0075
    EnableProbeFeed: 0
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]


show(c)

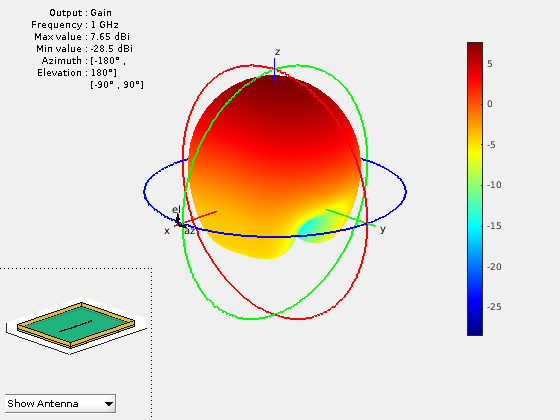

Постройте диаграмму направленности антенны на частоте 1 ГГц.

figure
pattern(c,1e9)

Ссылки

[1] Balanis, теория C.A.Antenna: анализ и проект 3rd Эд. Нью-Йорк: Вайли, 2005.
