spiralEquiangular

Создайте антенну логарифмической спирали

расширьте все на странице

Описание

spiralEquiangular объект является плоской антенной логарифмической спирали на плоскости X-Y. Логарифмическая спираль всегда является питаемым центром и имеет две руки. Полевые характеристики антенны являются независимой частотой. Осуществимая спираль имеет конечные пределы на питающейся области и наиболее удаленной точке любой руки спирали. Эта антенна предоставляет широкополосное поведение. Внешний радиус накладывает низкочастотное ограничение, и внутренний радиус накладывает высокочастотное ограничение. Радиус руки растет линейно как функция угла намотки. В результате внешние руки спирали формируются, чтобы минимизировать отражения.

Уравнение логарифмической спирали:

r=r0eaϕ

, где:

  • r0 является стартовым радиусом

  • a является темпом роста

  • ϕ является углом намотки спирали

Создание

Синтаксис

se = spiralEquiangular
se = spiralEquiangular(Name,Value)

Описание

se = spiralEquiangular создает плоскую логарифмическую спираль в плоскости X-Y. По умолчанию антенна управляет по широкополосной частоте 4-10 ГГц.

пример

se = spiralEquiangular(Name,Value) создает антенну логарифмической спирали, с дополнительными свойствами, заданными одним или большим количеством аргументов пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Темп роста логарифмической спирали в виде скаляра.

Пример: 'GrowthRate',1.2

Типы данных: double

Внутренний радиус спирали в виде скаляра в метрах.

Пример: 'InnerRadius',1e-3

Типы данных: double

Внешний радиус спирали в виде скаляра в метрах.

Пример: 'OuterRadius',1e-3

Типы данных: double

Направление спиральных поворотов (обмотки) в виде 'CW' или 'CCW'.

Пример: 'WindingDirection', 'CW'

Типы данных: char

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: se.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

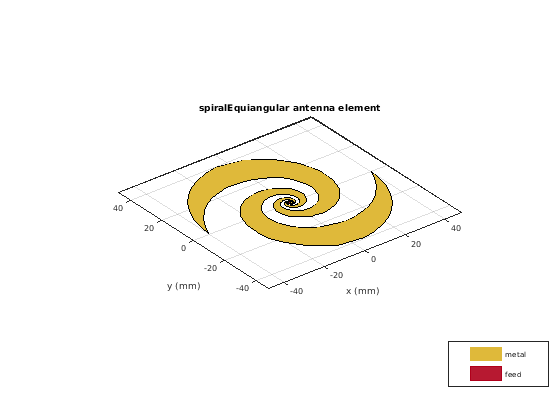

Создайте и просмотрите антенну логарифмической спирали с 0,35 темпами роста, 0,65-миллиметровым внутренним радиусом и 40-миллиметровым внешним радиусом.

se = spiralEquiangular('GrowthRate',0.35, 'InnerRadius',0.65e-3,    ...
                          'OuterRadius',40e-3);
show(se)

Скрипт Open Live Script

Постройте диаграмму направленности логарифмической спирали на частоте 4 ГГц.

se = spiralEquiangular('GrowthRate',0.35, 'InnerRadius',0.65e-3, ...
                          'OuterRadius',40e-3);
pattern(se,4e9);

Ссылки

[1] Дайсон, J. Антенна логарифмической спирали”. Транзакции IRE на Антеннах и Распространении. Vol.7, Номер 2, стр 181, 187, апрель 1959.

[2] Nakano, H., K.Kikkawa, N.Kondo, Y.Iitsuka, J.Yamauchi. “Сдержанная Антенна Логарифмической спирали, Поддерживаемая Отражателем EBG”. Транзакции IRE на Антеннах и Распространении. Издание 57, № 25, май 2009, стр 1309–1318.

[3] Макфадден, M., и Скотт, W.R. “Анализ Антенны Логарифмической спирали на Диэлектрической Подложке”. Транзакции IEEE на Антеннах и Распространении. Издание 55, № 11, ноябрь 2007, стр 3163–3171.

[4] Нарушает, руководство разработки антенны Джона, 4-й Эд., McGraw-Hill.

Смотрите также

| |

Темы

Представленный в R2015a
