fractalGasket

Создайте антенну фрактала Прокладки Серпинскего на плоскости X-Y

расширьте все на странице

Описание

fractalGasket объект создает антенну фрактала Прокладки Серпинскего, имеющего форму равностороннего треугольника. Эти фракталы используются в создании систем связи, беспроводных сетей, универсальных систем связи тактики, мобильных устройств, телематики и радиочастотной идентификации (RFID) антенны.

Фрактальная антенна использует самоподобный проект, чтобы максимизировать длину или увеличить периметр материала, который передает или получает электромагнитное излучение в данном объеме или области. Основное преимущество фрактальных антенн состоит в том, что они компактны, который является важным требованием для маленьких и сложных схем. Фрактальные антенны также имеют больше входного импеданса или сопротивления из-за увеличенной длины или периметра.

Все фрактальные антенны являются распечатанными структурами, которые вытравливаются на диэлектрической подложке.

Создание

Синтаксис

ant = fractalGasket
ant = fractalGasket(Name,Value)

Описание

ant = fractalGasket создает антенну фрактала прокладки Серпинскего, имеющего форму равностороннего треугольника. Плоская фрактальная антенна по умолчанию в форме галстука-бабочки, который питается центром. Антенна резонирует на частоте 1,3 ГГц.

пример

ant = fractalGasket(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = fractalGasket('NumIterations',4) создает Прокладку Серпинскего с четырьмя итерациями.

Выходные аргументы

развернуть все

Антенна фрактала Прокладки Серпинскего, возвращенная как fractalGasket объект.

Свойства

развернуть все

Количество итераций фрактальной антенны в виде скалярного целого числа.

Пример: 'NumIterations',2

Пример: ant.NumIterations = 2

Типы данных: double

Длины для трех сторон треугольника в виде скаляра в метрах или 2D или трехэлементного вектора в метрах.

  • Скаляр – треугольник является равносторонним.

  • Двухэлементный вектор – первое значение задает основу треугольника вдоль Оси X. Второе значение задает другие две стороны треугольника. Треугольник является равнобедренным.

  • Трехэлементный вектор – первое значение задает основу треугольника вдоль Оси X. Остающиеся два значения задают другие две стороны треугольника. Треугольник является косоугольным.

Пример: 'Side',[0.5000,1.000]

Пример: ant.Side = [0.5000,1.000]

Типы данных: double

Ширина на шее фрактальной антенны, где канал расположен в виде положительного скалярного целого числа в метрах.

Пример: 'NeckWidth',0.0050

Пример: ant.NeckWidth = 0.0050

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

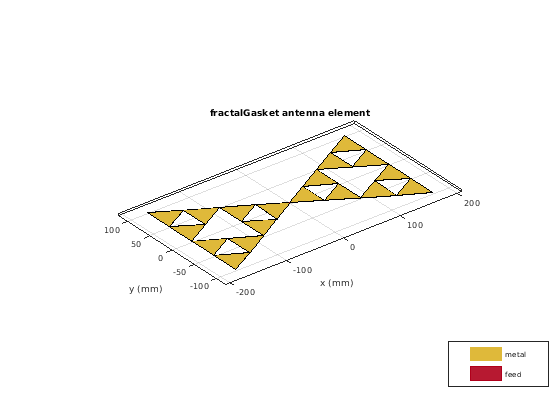

Создайте и просмотрите Прокладку фрактального Серпинскего по умолчанию.

ant = fractalGasket
ant =
  fractalGasket with properties:

    NumIterations: 2
             Side: 0.2000
        NeckWidth: 0.0020
             Tilt: 0
         TiltAxis: [1 0 0]
             Load: [1x1 lumpedElement]


show(ant)

Смотрите также

| |

Темы

Введенный в R2018b
