fractalIsland

Антенна фрактала цикла Минковскего

расширьте все на странице

Описание

fractalIsland объект создает антенну фрактала цикла Минковскего. Эти фрактальные антенны используются в коммуникациях Wi-Fi® и мобильном телефоне.

Фрактальная антенна использует самоподобный проект, чтобы максимизировать длину или увеличить периметр материала, который передает или получает электромагнитное излучение в данном объеме или области. Основное преимущество фрактальных антенн состоит в том, что они компактны, который является важным требованием для маленьких и сложных схем. Фрактальные антенны также имеют больше входного импеданса или сопротивления из-за увеличенной длины или периметра.

Все фрактальные антенны являются распечатанными структурами, которые вытравливаются на диэлектрической подложке.

Создание

Синтаксис

ant = fractalIsland
ant = fractalIsland(Name,Value)

Описание

пример

ant = fractalIsland создает антенну фрактала цикла Минковскего. Фрактал по умолчанию строится в начале координат, и номер итераций определяется к 2. Длина фрактала для рабочей частоты 6 ГГц.

пример

ant = fractalIsland(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = fractalIsland('NumIterations',4) создает цикл Минковскего с четырьмя итерациями.

Выходные аргументы

развернуть все

Антенна фрактала цикла Минковскего, возвращенная как fractalIsland объект.

Свойства

развернуть все

Количество итераций выполняется на фрактальной антенне в виде скалярного целого числа.

Пример: 'NumIterations',4

Пример: ant.NumIterations = 4

Типы данных: double

Длина фрактального острова вдоль Оси X в виде положительного скалярного целого числа в метрах.

Пример: 'Length',0.5000

Пример: ant.Length = 0.5000

Типы данных: double

Ширина фрактального острова вдоль Оси Y в виде положительного скалярного целого числа в метрах.

Пример: 'Width',0.0050

Пример: ant.Width = 0.0050

Типы данных: double

Ширина питающейся полосковой линии в виде положительного скалярного целого числа в метрах.

Пример: 'StripLineWidth',3.0000e-04

Пример: ant.StripLineWidth = 3.0000e-04

Типы данных: double

Длина паза вдоль Оси X в виде положительного скалярного целого числа в метрах.

Пример: 'SlotLength',0.0050

Пример: ant.SlotLength = 0.0050

Типы данных: double

Ширина паза вдоль Оси Y в виде положительного скалярного целого числа в метрах.

Пример: 'SlotWidth',0.0050

Пример: ant.SlotWidth = 0.0050

Типы данных: double

Высота фрактала над землей плоскость вдоль оси Z в виде положительного скалярного целого числа в метрах.

Пример: 'Height',0.0034

Пример: ant.Height = 0.0034

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки в виде диэлектрического объекта. Для получения дополнительной информации смотрите dielectric.

Пример: d = dielectric('FR4'); ant = fractalIsland('Substrate',d)

Пример: d = dielectric('FR4'); ant = fractalIsland; ant.Substrate = d;

Типы данных: string | char

Длина наземной плоскости в виде положительного скалярного целого числа в метрах.

Пример: 'GroundPlaneLength',0.0550

Пример: ant.GroundPlaneLength = 0.0550

Типы данных: double

Ширина наземной плоскости в виде положительного скалярного целого числа в метрах.

Пример: 'GroundPlaneWidth',0.0550

Пример: ant.GroundPlaneWidth = 0.0550

Типы данных: double

Расстояние со знаком фрактального центра от источника в виде двухэлементного вектора с действительным знаком с каждым модулем элемента в метрах.

Пример: 'FractalCenterOffset',[0 0.080]

Пример: ant.FractalCenterOffset = [0 0.080]

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

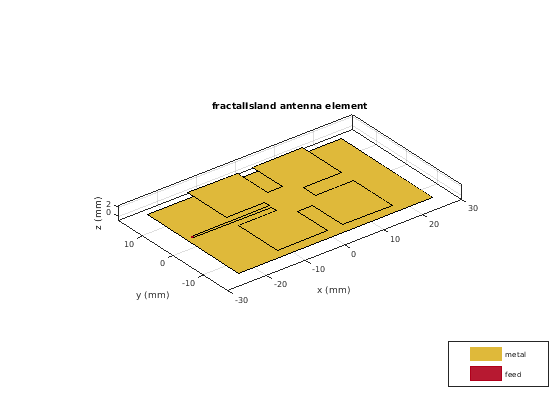

Создайте и просмотрите антенну фрактала цикла Минковскего со значениями свойств по умолчанию.

ant = fractalIsland
ant =
  fractalIsland with properties:

          NumIterations: 2
                 Length: 0.0295
                  Width: 0.0295
         StripLineWidth: 6.0000e-04
             SlotLength: 0.0040
              SlotWidth: 0.0040
                 Height: 0.0016
              Substrate: [1x1 dielectric]
      GroundPlaneLength: 0.0500
       GroundPlaneWidth: 0.0300
    FractalCenterOffset: [0 0]
                   Tilt: 0
               TiltAxis: [1 0 0]
                   Load: [1x1 lumpedElement]


show(ant)

Скрипт Open Live Script

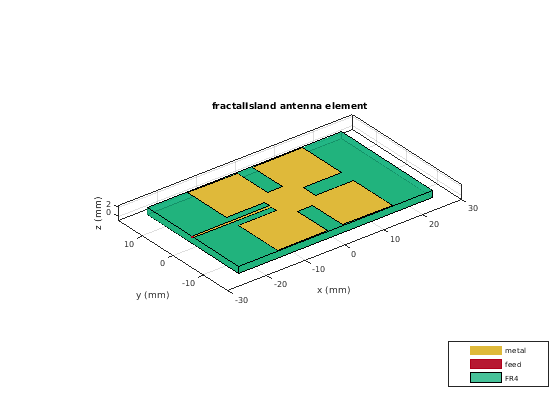

Создайте и просмотрите антенну фрактала цикла Минковскего на подложке FR4.

ant = fractalIsland('Substrate',dielectric('FR4'));
show(ant)

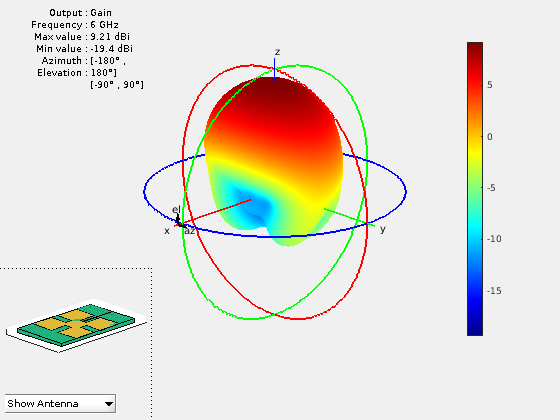

Постройте диаграмму направленности антенны на уровне 6 ГГц.

pattern(ant,6e9)

Смотрите также

| |

Темы

Введенный в R2019a
