yagiUda

Создайте антенну Яги-Uda массивов

расширьте все на странице

Описание

yagiUda класс создает классический массив Яги-Uda, состоявший из возбудителя, отражателя и N - директора вдоль оси z. Отражатель и директора создают перемещающуюся структуру волны, которая приводит к направленной диаграмме направленности.

Возбудитель, отражатель и директора имеют равные ширины и связаны с диаметром эквивалентной цилиндрической структуры уравнением

w=2d=4r

где:

  • d является диаметром эквивалентного цилиндра

  • r является радиусом эквивалентного цилиндра

Для данного цилиндрического радиуса используйте cylinder2strip служебная функция, чтобы вычислить эквивалентную ширину. Типичная антенная решетка Яги-Uda использует свернутый диполь в качестве возбудителя, из-за его высокого импеданса. Яги-Uda питается центром, и точка канала совпадает с источником. Вместо свернутого диполя можно также использовать плоский диполь в качестве возбудителя.

Создание

Синтаксис

yu = yagiUda
yu = yagiUda(Name,Value)

Описание

yu = yagiUda создает антенну Яги-Uda полудлины волны массивов вдоль оси Z. Яги-Uda по умолчанию использует свернутый диполь в качестве трех директоров, одного отражателя и свернутого диполя как возбудитель. По умолчанию размерности выбраны для рабочей частоты 300 МГц.

пример

yu = yagiUda(Name,Value) создает антенну Яги-Uda полудлины волны массивов, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют значения по умолчанию.

Свойства

развернуть все

Тип антенны, используемый в качестве возбудителя в виде разделенной запятой пары, состоящей из 'Exciter' и объект.

Пример: 'Exciter',dipole

Общее количество элементов директора в виде скаляра.

Примечание

Количество элементов директора должно быть меньше чем или равно 20.

Пример: 'NumDirectors',13

Типы данных: double

Длина директора в виде скаляра или вектора в метрах.

Пример: 'DirectorLength',[0.4 0.5]

Типы данных: double

Разрядка между директорами в виде скаляра или вектора в метрах.

Пример: 'DirectorSpacing',[0.4 0.5]

Типы данных: double

Длина отражателя в виде скаляра в метрах.

Пример: 'ReflectorLength',0.3

Типы данных: double

Разрядка между возбудителем и отражателем в виде скаляра в метрах.

Пример: 'ReflectorSpacing', 0.4

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: yu.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

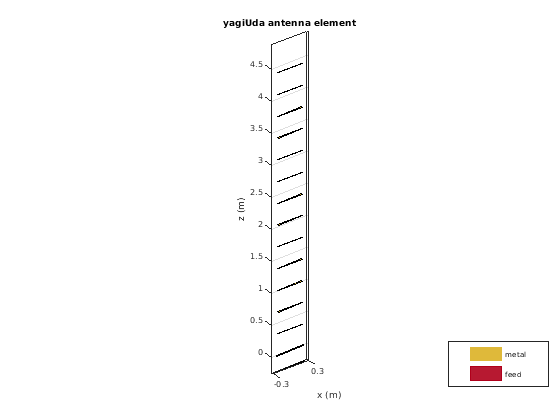

Создайте и просмотрите антенну Яги-Uda массивов с 13 директорами.

y = yagiUda('NumDirectors',13);
show(y)

Скрипт Open Live Script

Постройте диаграмму направленности антенны Яги-Uda массивов на частоте 300 МГц.

y = yagiUda('NumDirectors',13);
pattern(y,300e6)

Скрипт Open Live Script

Вычислите ширину приближения полосы к цилиндру радиуса 20 мм.

w = cylinder2strip(20e-3)
w = 0.0800

Ссылки

[1] Balanis, C.A. Теория антенны. Анализ и проектирование, 3-й Эд. Нью-Йорк: Вайли, 2005.

Смотрите также

| | |

Темы

Представленный в R2015a
