Инвертируйте геометрическое преобразование
Создайте affine2d объект, который задает 30 вращений степени в направлении против часовой стрелки вокруг источника. Просмотрите матрицу преобразования, сохраненную в T свойство.
theta = 30; tform = affine2d([cosd(theta) sind(theta) 0; -sind(theta) cosd(theta) 0; 0 0 1]); tform.T
ans = 3×3
0.8660 0.5000 0
-0.5000 0.8660 0
0 0 1.0000
Инвертируйте геометрическое преобразование. Результатом является новый affine2d объект.
invtform = invert(tform); invtform.T
ans = 3×3
0.8660 -0.5000 0
0.5000 0.8660 0
0 0 1.0000
Эта матрица представляет 30 вращений степени в направлении по часовой стрелке.
Протестируйте обратное геометрическое преобразование

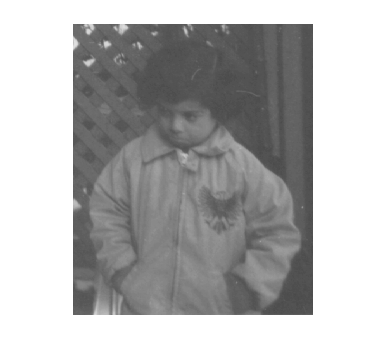

Считайте изображение и отобразите его.
I = imread('pout.tif');
figure;
imshow(I)

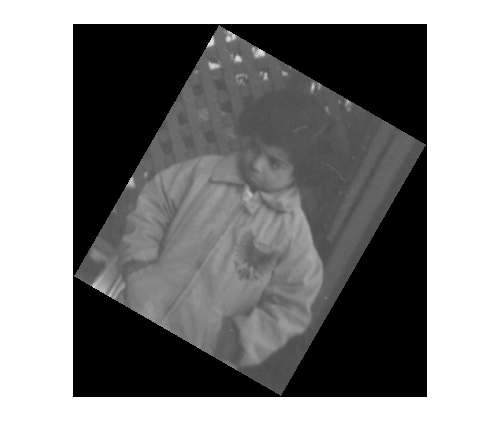

Примените прямое геометрическое преобразование, tform, к изображению. Отобразите вращаемое изображение.
J = imwarp(I,tform); figure; imshow(J)
Примените обратное геометрическое преобразование, invtform, к вращаемому изображению J.

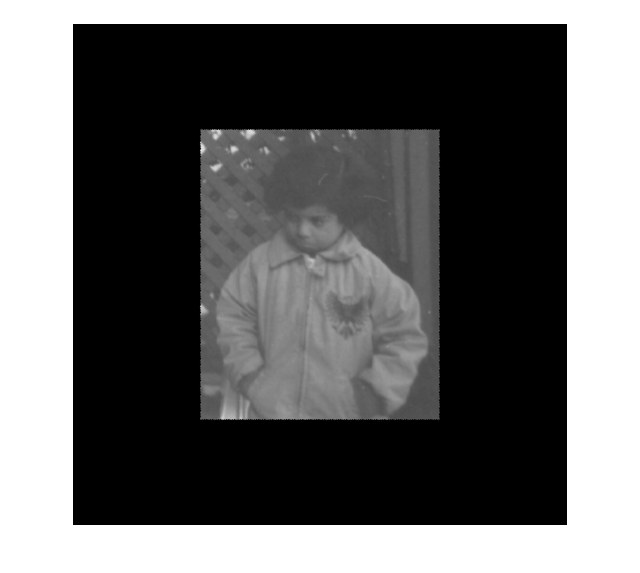

K = imwarp(J,invtform); imshow(K)
Итоговое изображение, K, имеет правильную ориентацию. Эти два преобразования ввели дополнение, которое окружает изображение, но размер, форма и ориентация данных изображения не изменились.
