cavity

Создайте поддержанную полостью антенну

Описание

cavity объект является поддержанной полостью антенной, расположенной на плоскости X-Y-Z. Антенна полости по умолчанию имеет диполь как возбудитель. Точка канала находится на возбудителе.

Создание

Синтаксис

c = cavity

c = cavity(Name,Value)

Описание

c = cavity создает поддержанную антенну полости, расположенную на плоскости X-Y-Z. По умолчанию размерности выбраны для рабочей частоты 1 ГГц.

пример

c = cavity(Name,Value) создает поддержанную полостью антенну, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

`Exciter` — Тип антенны используется в качестве возбудителя
`dipole` (значение по умолчанию) | объект

Тип антенны, используемый в качестве возбудителя в виде объекта. Кроме отражателя и антенных элементов полости, можно использовать все один элементы в Antenna Toolbox™ как возбудитель.

Пример: 'Exciter',dipole

Типы данных: char | string

`Substrate` — Тип диэлектрического материала
'Воздух' (значение по умолчанию) | объект

Тип диэлектрического материала, используемого в качестве подложки в виде объекта. Для получения дополнительной информации смотрите, dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

Примечание

Размерности подложки должны быть равны groundplane размерностям.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); cavity.Substrate = d

`Length` — Длина прямоугольной полости вдоль оси X
0,2000 (значения по умолчанию) | скаляр

Длина прямоугольной полости вдоль оси X в виде скаляра в метрах.

Пример: 'Length',30e-2

Типы данных: double

`Width` — Ширина прямоугольной полости вдоль оси Y
0,2000 (значения по умолчанию) | скаляр

Ширина прямоугольной полости вдоль оси Y в виде скаляра в метрах.

Пример: 'Width',25e-2

Типы данных: double

`Height` — Высота прямоугольной полости вдоль оси z
0,0750 (значения по умолчанию) | скаляр

Высота прямоугольной полости вдоль оси z в виде скаляра в метрах.

Пример: 'Height',7.5e-2

Типы данных: double

`Spacing` — Расстояние между возбудителем и основой полости
0,0750 (значения по умолчанию) | скаляр

Расстояние между возбудителем и основой полости в виде скаляра в метрах.

Пример: 'Spacing',7.5e-2

Типы данных: double

`Load` — Смешанные элементы
[1x1 LumpedElement] (значение по умолчанию) | смешанный указатель на объект элемента

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load', lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: c.Load = lumpedElement('Impedance',75)

`EnableProbeFeed` — Создайте тестовый канал с отступающей структуры на возбудитель
0 (значение по умолчанию) | `1`

Создайте тестовый канал с отступающей структуры на возбудитель в виде 0 или 1. По умолчанию тестовый канал не включен.

Пример: 'EnableProbeFeed',1

Типы данных: double

`Tilt` — Угол наклона антенны
0 (значение по умолчанию) | скаляр | вектор

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

`TiltAxis` — Наклонная ось антенны
[1 0 0] (значение по умолчанию) | трехэлементный вектор из Декартовых координат | два трехэлементных вектора из Декартовых координат | `'X'` | `'Y'` | `'Z'`

Наклонная ось антенны в виде:

Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.
Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.
Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
`info`	Отобразите информацию об антенне или массиве
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массивов
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массивов
`design`	Спроектируйте прототипную антенну или массивы для резонанса на заданной частоте
`EHfields`	Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
`impedance`	Входной импеданс антенны; отсканируйте импеданс массива
`mesh`	Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените режим mesh структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Шаблон азимута антенны или массива
`patternElevation`	Шаблон вертикального изменения антенны или массива
`returnLoss`	Возвратите потерю антенны; отсканируйте возвращают потерю массива
`sparameters`	S-объект-параметра
`vswr`	Напряжение постоянное отношение волны антенны

Примеры

свернуть все

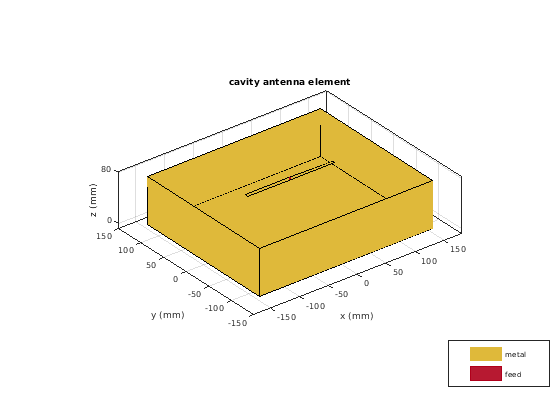

Создайте и просмотрите поддержанную полостью антенну.

Скрипт Open Live Script

Создайте и просмотрите поддержанную полостью дипольную антенну с 30 см длиной, 25 см шириной, 7,5 см высотой и расположенными с интервалами в 7,5 см от галстука-бабочки для операции на уровне 1 ГГц.

c = cavity('Length',30e-2, 'Width',25e-2,'Height',7.5e-2,'Spacing',7.5e-2);
show(c)

Диаграмма направленности поддержанной полостью антенны

Скрипт Open Live Script

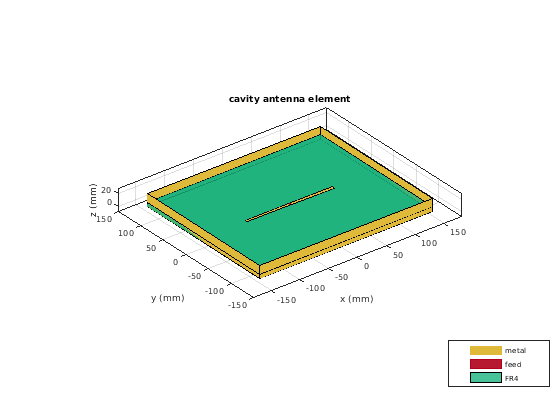

Создайте поддержанную полостью антенну с помощью диэлектрической подложки 'FR4'.

d = dielectric('FR4');
c = cavity('Length',30e-2,'Width',25e-2,'Height',20.5e-3,'Spacing',7.5e-3,...
    'Substrate',d)

c =
  cavity with properties:

            Exciter: [1x1 dipole]
          Substrate: [1x1 dielectric]
             Length: 0.3000
              Width: 0.2500
             Height: 0.0205
            Spacing: 0.0075
    EnableProbeFeed: 0
               Tilt: 0
           TiltAxis: [1 0 0]
               Load: [1x1 lumpedElement]

show(c)

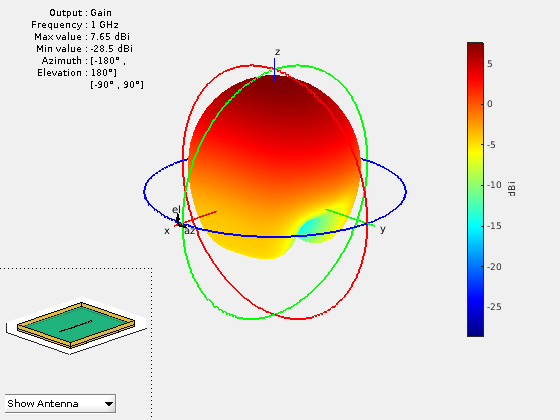

Постройте диаграмму направленности антенны на частоте 1 ГГц.

figure
pattern(c,1e9)

Ссылки

[1] Balanis, теория C.A.Antenna: анализ и проект 3rd Эд. Нью-Йорк: Вайли, 2005.
