reflector

Создайте поддержанную отражателем антенну

расширьте все на странице

Описание

reflector объект является поддержанной отражателем антенной на плоскости X-Y-Z. Антенна отражателя по умолчанию использует диполь в качестве возбудителя. Точка канала находится на возбудителе.

Создание

Синтаксис

rf = reflector
rf = reflector(Name,Value)

Описание

rf = reflector создает поддержанную антенну отражателя, расположенную в плоскости X-Y-Z. По умолчанию размерности выбраны для рабочей частоты 1 ГГц.

пример

rf = reflector(Name,Value) создает поддержанную антенну отражателя, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Тип антенны, используемый в качестве возбудителя в виде объекта. Кроме отражателя и антенных элементов полости, можно использовать все один элементы в Antenna Toolbox™ как возбудитель.

Пример: 'Exciter',dipole

Тип диэлектрического материала, используемого в качестве подложки в виде объекта. Для получения дополнительной информации смотрите, dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

Примечание

Размерности подложки должны быть равны groundplane размерностям.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); rf.Substrate = d

Длина отражателя вдоль оси X, заданной скаляр в метрах. По умолчанию основывайтесь, плоская длина измеряется вдоль оси X. Установка 'GroundPlaneLength' toInf, использует бесконечный наземный метод плоскости для анализа антенны. Можно также установить 'GroundPlaneLength' обнулять.

Пример: 'GroundPlaneLength',3

Типы данных: double

Ширина отражателя вдоль оси Y в виде скаляра в метрах. По умолчанию основывайтесь, плоская ширина измеряется вдоль оси Y. Установка 'GroundPlaneWidth' toInf, использует бесконечный наземный метод плоскости для анализа антенны. Можно также установить 'GroundPlaneWidth' обнулять.

Пример: 'GroundPlaneWidth',2.5

Типы данных: double

Расстояние между отражателем и возбудителем в виде скаляра в метрах. По умолчанию возбудитель помещается вдоль оси X.

Пример: 'Spacing',7.5e-2

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: rf.Load = lumpedElement('Impedance',75)

Создайте тестовый канал с отступающей структуры на возбудитель в виде 0 или 1. По умолчанию тестовый канал не включен.

Пример: 'EnableProbeFeed',1

Типы данных: double

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

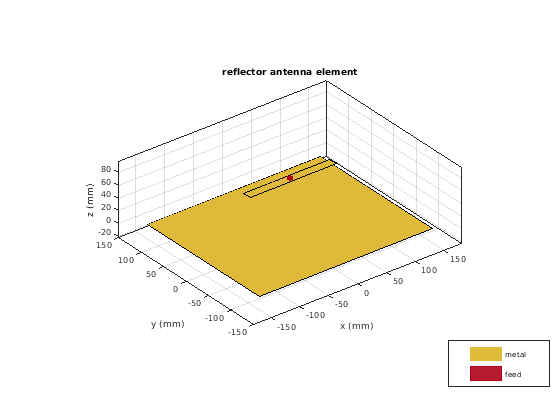

Создайте поддержанный диполь отражателя, который имеет 30 см длиной, 25 см шириной и расположенный с интервалами в 7,5 см от диполя для операции на уровне 1 ГГц.

d = dipole('Length',0.15,'Width',0.015, 'Tilt',90,'TiltAxis',[0 1 0]);
rf = reflector('GroundPlaneLength',30e-2, 'GroundPlaneWidth',25e-2,...
              'Spacing',7.5e-2);
rf.Exciter = d
rf =
  reflector with properties:

              Exciter: [1x1 dipole]
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.3000
     GroundPlaneWidth: 0.2500
              Spacing: 0.0750
      EnableProbeFeed: 0
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(rf)

Скрипт Open Live Script

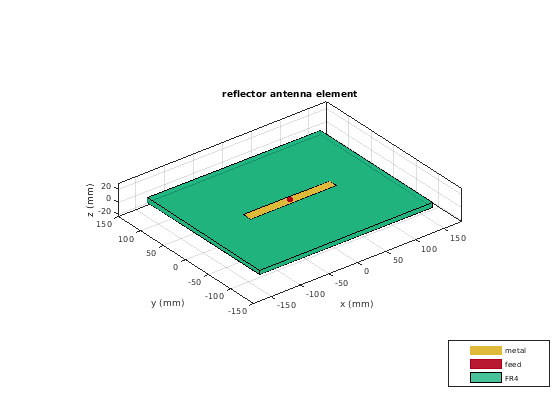

Создайте поддержанную дипольную антенну отражателя с помощью диэлектрической подложки 'FR4'.

d = dielectric('FR4');
di = dipole('Length',0.15,'Width',0.015, 'Tilt',90,'TiltAxis','Y');
rf = reflector('GroundPlaneLength',30e-2, 'GroundPlaneWidth',25e-2, ...
               'Spacing',7.5e-3,'Substrate',d);
rf.Exciter = di;
show(rf)

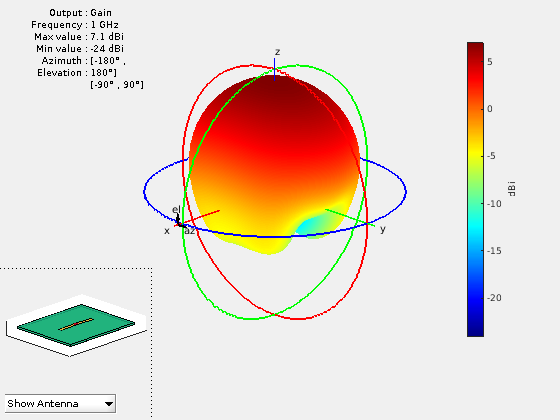

Постройте диаграмму направленности антенны на частоте 1 ГГц.

figure
pattern(rf,1e9)

Скрипт Open Live Script

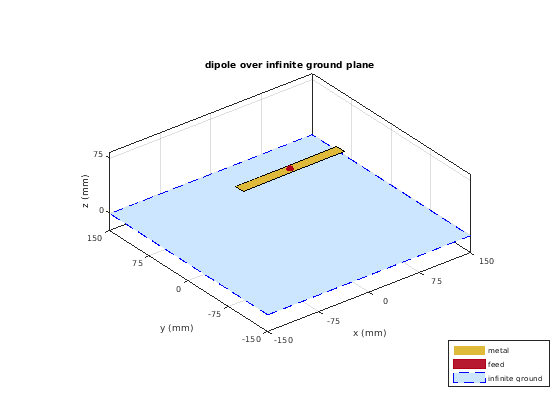

Создайте поддержанный диполь отражателя, который имеет бесконечную длину, 25 см шириной и расположенную с интервалами в 7,5 см от диполя для операции на уровне 1 ГГц.

d = dipole('Length',0.15,'Width',0.015, 'Tilt',90,'TiltAxis',[0 1 0]);
rf = reflector('GroundPlaneLength',inf, 'GroundPlaneWidth',25e-2,...
              'Spacing',7.5e-2);
rf.Exciter = d
rf =
  reflector with properties:

              Exciter: [1x1 dipole]
            Substrate: [1x1 dielectric]
    GroundPlaneLength: Inf
     GroundPlaneWidth: 0.2500
              Spacing: 0.0750
      EnableProbeFeed: 0
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(rf)

Скрипт Open Live Script

Сравните значения усиления дипольной антенны в свободном пространстве и дипольной антенны на подложке.

Спроектируйте дипольную антенну на уровне 1 ГГц.

d = design(dipole,1e9);
l_by_w = d.Length/d.Width;
d.Tilt = 90;
d.TiltAxis = [0 1 0];

Постройте диаграмму направленности диполя в свободном пространстве на уровне 1 ГГц.

figure
pattern(d,1e9);

Используйте FR4 в качестве диэлектрической подложки.

t = dielectric('FR4')
t =
  dielectric with properties:

           Name: 'FR4'
       EpsilonR: 4.8000
    LossTangent: 0.0260
      Thickness: 0.0060

For more materials see catalog


eps_r = t.EpsilonR;
lambda_0 = physconst('lightspeed')/1e9;
lambda_d = lambda_0/sqrt(eps_r);

Настройте длину диполя на основе длины волны.

d.Length = lambda_d/2;
d.Width = d.Length/l_by_w;

Спроектируйте отражатель на уровне 1 ГГц с диполем как стимулятор и FR4 как подложка.

rf = design(reflector,1e9);
rf = reflector('Exciter',d,'Spacing',7.5e-3,'Substrate',t);
rf.GroundPlaneLength = lambda_d;
rf.GroundPlaneWidth = lambda_d/4;
figure
show(rf)

Удалите groundplane для графического вывода усиления диполя на подложке.

rf.GroundPlaneLength = 0;
show(rf)

Постройте диаграмму направленности диполя на подложке на уровне 1 ГГц.

figure
pattern(rf,1e9);

Сравните значения усиления.

  • Усиление диполя в свободном пространстве = 2.11 dBi

  • Усиление диполя на подложке = 1.93 dBi

Ссылки

[1] Balanis, C.A. Теория антенны. Анализ и проектирование, 3-й Эд. Нью-Йорк: Вайли, 2005.
