dipoleCrossed

Пересеченный диполь или антенна турникета

Описание

dipoleCrossed объект создает антенну турникета. По умолчанию антенна турникета питается центром и находится на плоскости Y-Z. Эта антенна действует на уровне 6 ГГц. Можно также создать антенну турникета с помощью следующих антенных элементов: bowtieTriangular, bowtieRounded, и dipoleBlade.

Создание

Синтаксис

ant = dipoleCrossed

ant = dipoleCrossed(Name,Value)

Описание

пример

ant = dipoleCrossed создает питаемую центром антенну турникета, действующую на уровне 6 ГГц.

ant = dipoleCrossed(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = dipoleCrossed('Element',dipoleBlade) создает антенну турникета с помощью блейд-дипольной антенны.

Свойства

развернуть все

`Element` — Антенный элемент, чтобы создать антенну турникета
`dipole` (значение по умолчанию) | объект антенны

Антенный элемент, чтобы создать антенну турникета в виде объекта антенны. Можно также использовать следующие объекты антенны: bowtieTriangular, bowtieRounded, и dipoleBlade.

Пример: 'Element',dipoleBlade

Пример: ant.Element = dipoleBlade

Типы данных: char | string

`ArmElevation` — Углы сделаны руками антенного элемента
[45 -45] (значение по умолчанию) | двухэлементный вектор со знаком

Углы сделаны руками антенного элемента относительно плоскости X-Y в виде двухэлементного вектора со знаком.

Пример: 'ArmElevation',[50 -60]

Пример: ant.ArmElevation = [50 -60]

Типы данных: double

`FeedVoltage` — Величина напряжения применилась к подаче
[1 1] (значение по умолчанию) | двухэлементный вектор

Величина напряжения применилась к подаче в виде двухэлементного вектора с каждым элементом в вольтах.

Пример: 'FeedVoltage',[2 2]

Пример: ant.FeedVoltage = [2 2]

Типы данных: double

`FeedPhase` — Сдвиг фазы применился к напряжению при подаче
[0 90] (значение по умолчанию) | двухэлементный вектор

Сдвиг фазы применился к напряжению при подаче в виде двухэлементного вектора с каждым элементом в градусах.

Пример: 'FeedPhase',[0 50]

Пример: ant.FeedPhase = [0 50]

Типы данных: double

`Tilt` — Угол наклона антенны
0 (значение по умолчанию) | скаляр | вектор

Угол наклона антенны в виде скаляра или вектора в градусах.

Пример: 'Tilt',90

Пример: ant.Tilt = [90 90 0]

Типы данных: double

`Tilt` — Угол наклона антенны
0 (значение по умолчанию) | скаляр | вектор

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

`TiltAxis` — Наклонная ось антенны
[1 0 0] (значение по умолчанию) | трехэлементный вектор из Декартовых координат | два трехэлементных вектора из Декартовых координат | `'X'` | `'Y'` | `'Z'`

Наклонная ось антенны в виде:

Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.
Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.
Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массивов
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массивов
`design`	Спроектируйте прототипную антенну или массивы для резонанса на заданной частоте
`EHfields`	Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
`impedance`	Входной импеданс антенны; отсканируйте импеданс массива
`mesh`	Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените режим mesh структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Шаблон азимута антенны или массива
`patternElevation`	Шаблон вертикального изменения антенны или массива
`returnLoss`	Возвратите потерю антенны; отсканируйте возвращают потерю массива
`sparameters`	S-объект-параметра
`vswr`	Напряжение постоянное отношение волны антенны

Примеры

свернуть все

Пересеченная дипольная антенна по умолчанию

Скрипт Open Live Script

Создайте и просмотрите пересеченную дипольную антенну со значениями свойств по умолчанию.

ant = dipoleCrossed

ant =
  dipoleCrossed with properties:

         Element: [1x1 dipole]
    ArmElevation: [45 -45]
     FeedVoltage: [1 1]
       FeedPhase: [0 90]
            Tilt: 0
        TiltAxis: [1 0 0]

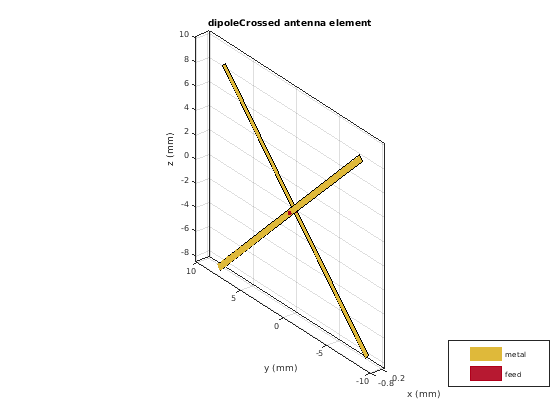

show(ant)
