invertedF

Создайте инвертированную-F антенну по прямоугольной наземной плоскости

расширьте все на странице

Описание

invertedF объект является инвертированной-F антенной, смонтированной по прямоугольной наземной плоскости.

Ширина металлической полосы связана с диаметром эквивалентного цилиндра уравнением

w=2d=4r

где:

  • d является диаметром эквивалентного цилиндра

  • r является радиусом эквивалентного цилиндра

Для данного цилиндрического радиуса используйте служебную функцию cylinder2strip вычислить эквивалентную ширину. Значение по умолчанию инвертированная-F антенна питается центром. Точка канала совпадает с источником. Источник расположен на плоскости X-Y.

Создание

Синтаксис

f = invertedF
f = invertedF(Name,Value)

Описание

f = invertedF создает инвертированную-F антенну, смонтированную по прямоугольной наземной плоскости. По умолчанию размерности выбраны для рабочей частоты 1,7 ГГц.

пример

f = invertedF(Name,Value) создает инвертированную-F антенну, с дополнительными свойствами, заданными одним или большим количеством аргументов пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Вертикальная высота элемента вдоль оси z, заданной скаляр в метрах.

Пример: 'Height',3

Типы данных: double

Разделите ширину в виде скаляра в метрах.

Примечание

Ширина полосы должна быть меньше 'Height'/4 и больше, чем 'Height'/1001. [2]

Пример: 'Width',0.05

Типы данных: double

Тупиковая длина от канала до открытого конца в виде скаляра в метрах.

Пример: 'LengthToOpenEnd',0.05

Тупиковая длина от канала до закорачивания конца в виде скаляра в метрах.

Пример: 'LengthToShortEnd',0.0050

Оснуйте плоскую длину вдоль оси X в виде скаляра в метрах. Установка 'GroundPlaneLength' к Inf, использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneLength',4

Типы данных: double

Оснуйте плоскую ширину вдоль оси Y в виде скаляра в метрах. Установка 'GroundPlaneWidth' к Inf, использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',2.5

Типы данных: double

Расстояние со знаком от центра вдоль длины и ширины наземной плоскости в виде двухэлементного вектора.

Пример: 'FeedOffset',[2 1]

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: f.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите инвертированную-F антенну с 14 мм высотой по наземной плоскости размерностей 200 mm-200 мм.

f = invertedF('Height',14e-3, 'GroundPlaneLength',200e-3,          ...
                  'GroundPlaneWidth',200e-3);
show(f)

Скрипт Open Live Script

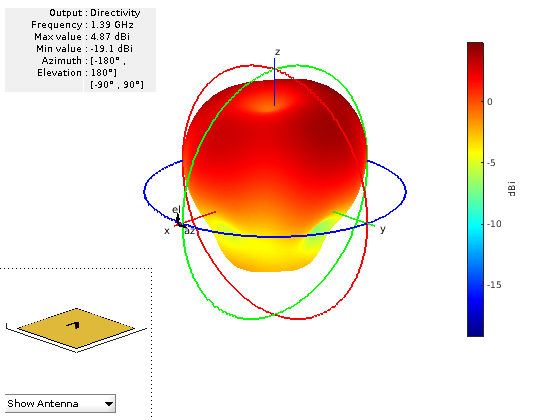

Этот пример показывает вам, как построить диаграмму направленности инвертированной-F антенны для частоты 1,3 ГГц.

f = invertedF('Height',14e-3, 'GroundPlaneLength', 200e-3,          ...
                  'GroundPlaneWidth', 200e-3);
pattern(f,1.39e9)
