pifa

Создайте плоскую инвертированную-F антенну

расширьте все на странице

Описание

pifa объект является плоской инвертированной-F антенной. Антенна PIFA по умолчанию строится в начале координат. Точка канала вдоль антенны.

Создание

Синтаксис

pf = pifa
pf = pifa(Name,Value)

Описание

пример

pf = pifa класс, чтобы создать плоскую инвертированную-F антенну.

пример

pf = pifa(Name,Value) класс, чтобы создать плоскую инвертированную-F антенну, с дополнительными свойствами, заданными одним или большим количеством аргументов пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Длина антенны PIFA в виде скаляра в метрах. По умолчанию длина измеряется вдоль оси X.

Пример: 'Length',75e-3

Типы данных: double

Ширина антенны PIFA в виде скаляра в метрах. По умолчанию ширина измеряется вдоль оси Y.

Пример: 'Width',35e-3

Типы данных: double

Высота подложки в виде скаляра в метрах.

Пример: 'Height',37e-3

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки в виде объекта. Для получения дополнительной информации смотрите, dielectric. Для получения дополнительной информации о диэлектрической запутывающей подложке смотрите Запутывающий.

Примечание

Размерности подложки должны быть равны groundplane размерностям.

Пример: d = dielectric('FR4'); 'Substrate',d

Пример: d = dielectric('FR4'); pf.Substrate = d

Оснуйте плоскую длину в виде скаляра в метрах. По умолчанию основывайтесь, плоская длина измеряется вдоль оси X. Установка 'GroundPlaneLength' к Inf, использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneLength',3

Типы данных: double

Оснуйте плоскую ширину в виде скаляра в метрах. По умолчанию основывайтесь, плоская ширина измеряется вдоль оси Y. Установка 'GroundPlaneWidth' к Inf, использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',2.5

Типы данных: double

Расстояние со знаком от центра вдоль длины и ширины наземной плоскости в виде двухэлементного вектора в метрах. Используйте это свойство настроить местоположение закрашенной фигуры относительно наземной плоскости.

Пример: 'PatchCenterOffset',[0.01 0.01]

Типы данных: double

Закорачивание ширины контакта закрашенной фигуры в виде скаляра в метрах. По умолчанию закорачивающая ширина контакта измеряется вдоль оси Y.

Пример: 'ShortPinWidth',3

Типы данных: double

Расстояние со знаком от центра вдоль длины и ширины наземной плоскости в виде двухэлементного вектора. Используйте это свойство настроить местоположение feedpoint относительно наземной плоскости и закрашенной фигуры.

Пример: 'FeedOffset',[0.01 0.01]

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: pf.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

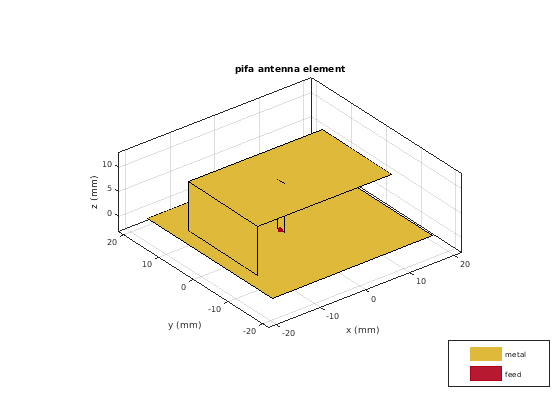

Создайте и просмотрите антенну PIFA с 30 мм длиной, 20 мм шириной более чем наземная плоскость на 35 мм x 35 мм и feedpoint в (-2 мм, 0,0).

pf = pifa
pf =
  pifa with properties:

               Length: 0.0300
                Width: 0.0200
               Height: 0.0100
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.0360
     GroundPlaneWidth: 0.0360
    PatchCenterOffset: [0 0]
        ShortPinWidth: 0.0200
           FeedOffset: [-0.0020 0]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(pf)

Скрипт Open Live Script

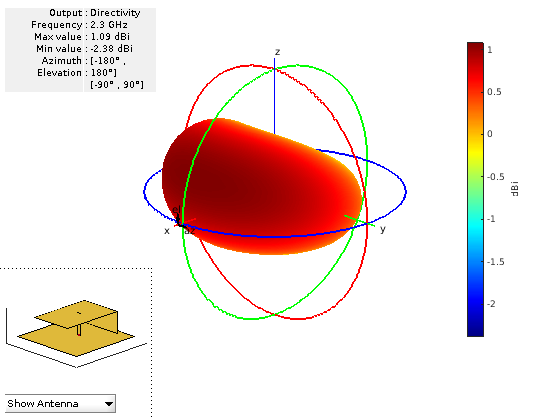

Постройте диаграмму направленности антенны PIFA на частоте 2,3 ГГц.

pf = pifa('Length',30e-3, 'Width',20e-3, 'GroundPlaneLength',35e-3,...
         'GroundPlaneWidth',35e-3)
pf =
  pifa with properties:

               Length: 0.0300
                Width: 0.0200
               Height: 0.0100
            Substrate: [1x1 dielectric]
    GroundPlaneLength: 0.0350
     GroundPlaneWidth: 0.0350
    PatchCenterOffset: [0 0]
        ShortPinWidth: 0.0200
           FeedOffset: [-0.0020 0]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


pattern(pf,2.3e9);

Открыть скрипт

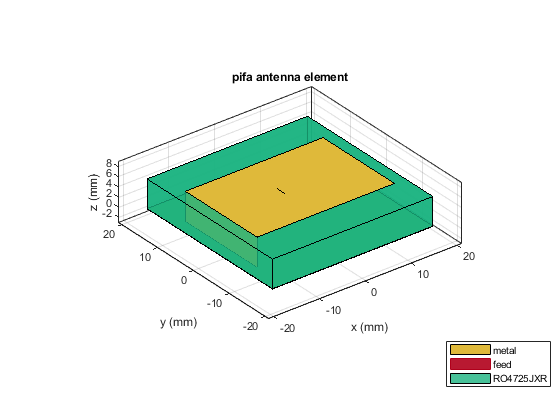

Создайте антенну PIFA с помощью диэлектрической подложки 'RO4725JXR'.

d = dielectric('RO4725JXR');
pf = pifa('Length',30e-3, 'Width',20e-3,'Height',0.0060, 'GroundPlaneLength',35e-3, ...
         'GroundPlaneWidth', 35e-3,'Substrate',d)
show(pf)

pf =

  pifa with properties:

               Length: 0.0300
                Width: 0.0200
               Height: 0.0060
            Substrate: [1×1 dielectric]
    GroundPlaneLength: 0.0350
     GroundPlaneWidth: 0.0350
    PatchCenterOffset: [0 0]
        ShortPinWidth: 0.0200
           FeedOffset: [-0.0020 0]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1×1 lumpedElement]

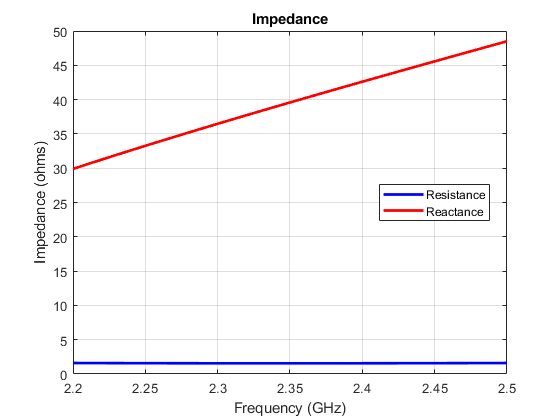

Вычислите импеданс антенны по заданному частотному диапазону. GHz.

impedance(pf,linspace(2.2e9,2.5e9,31));

Ссылки

[1] Balanis, C.A. Теория антенны. Анализ и проектирование, 3-й Эд. Нью-Йорк: Вайли, 2005.
