invertedLcoplanar

Создайте инвертированную-L антенну в той же плоскости как прямоугольная наземная плоскость

расширьте все на странице

Описание

invertedLcoplanar объект является компланарной инвертированной-L антенной с прямоугольной наземной плоскостью. По умолчанию размерности выбраны для рабочей частоты 1,6 ГГц. Эта антенна используется в приложениях, которые требуют сдержанных антенн узкой пропускной способности, таких как передатчик для приложений Интернета вещей (IoT) и устройства открывания гаражных ворот.

Создание

Синтаксис

lco = invertedLcoplanar
lco = invertedLcoplanar(Name,Value)

Описание

пример

lco = invertedLcoplanar создает компланарную инвертированную-L антенну с прямоугольной наземной плоскостью. По умолчанию размерности антенны для рабочей частоты 1,6 ГГц.

пример

lco = invertedLcoplanar(Name,Value) создает компланарную инвертированную-L антенну, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Ширина исходящей руки в виде скаляра в метрах.

Пример: 'RadiatorArmWidth',0.05

Типы данных: double

Ширина питающейся руки в виде скаляра в метрах.

Пример: 'FeederArmWidth',0.05

Типы данных: double

Высота антенны от наземной плоскости в виде скаляра в метрах.

Пример: 'Height',0.0800

Типы данных: double

Длина тупика от канала до открытого в виде скаляра в метрах.

Пример: 'Length',0.0800

Типы данных: double

Длина наземной плоскости в виде скаляра в метрах.

Пример: 'GroundPlaneLength',0.035

Типы данных: double

Ширина наземной плоскости в виде скаляра в метрах.

Пример: 'GroundPlaneWidth',0.035

Типы данных: double

Расстояние со знаком от центра groundplane, заданного скаляр в метрах.

Пример: 'FeedOffset',0.06

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: lco.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте компланарную инвертированную-L антенну по умолчанию и просмотрите ее.

lco =  invertedLcoplanar
lco =
  invertedLcoplanar with properties:

     RadiatorArmWidth: 0.0020
       FeederArmWidth: 0.0020
               Length: 0.0350
               Height: 0.0100
    GroundPlaneLength: 0.0800
     GroundPlaneWidth: 0.0700
           FeedOffset: 0
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

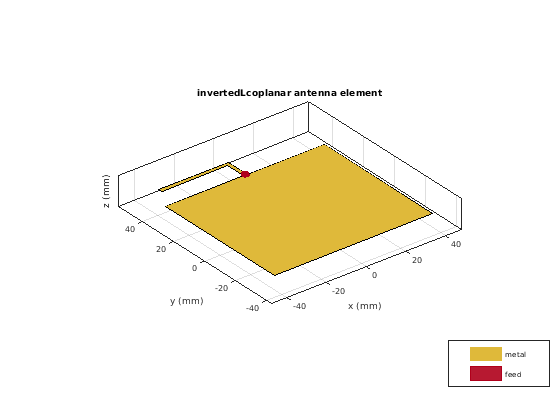

show(lco)

Скрипт Open Live Script

Создайте компланарную инвертированную-L антенну длины 0,050 м, высота 0,014 м, оснуйте плоскую длину 0,1 м и оснуйте плоскую ширину 0,1 м.

lco = invertedLcoplanar('Length',50e-3, 'Height',14e-3,...
    'GroundPlaneLength',100e-3,'GroundPlaneWidth',100e-3)
lco =
  invertedLcoplanar with properties:

     RadiatorArmWidth: 0.0020
       FeederArmWidth: 0.0020
               Length: 0.0500
               Height: 0.0140
    GroundPlaneLength: 0.1000
     GroundPlaneWidth: 0.1000
           FeedOffset: 0
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

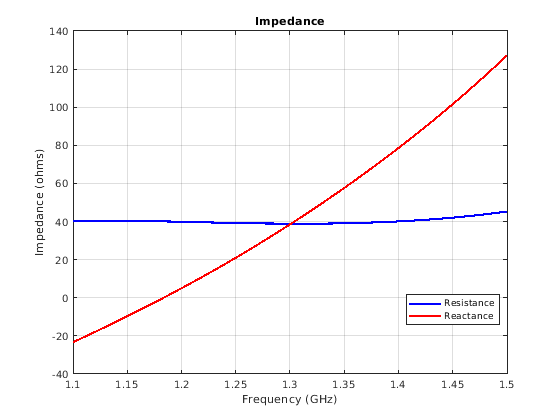

Постройте импеданс от более чем 1,1 ГГц до 1,5 ГГц с шагом 10 МГц.

impedance(lco,1.1e9:10e6:1.5e9);

Ссылки

[1] Balanis, C. A. Теория антенны. Анализ и проектирование. 3-й Эд. Хобокен, NJ: John Wiley & Sons, 2005.
