patchMicrostripHnotch

H-образная микрополосковая антенна закрашенной фигуры

Описание

Используйте patchMicrostripHnotch объект создать H-образную микрополосковую антенну закрашенной фигуры. Закрашенная фигура по умолчанию строится в начале координат с feedpoint вдоль длины. По умолчанию размерности выбраны для рабочей частоты 3,49 ГГц для воздуха или 2,61 ГГц для Тефлона.

Создание

Описание

пример

ant = patchMicrostripHnotch создает H-образную микрополосковую антенну закрашенной фигуры.

пример

ant = patchMicrostripHnotch(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = patchMicrostripHnotch('Width',0.2) создает микрополосковую H-закрашенную-фигуру с шириной закрашенной фигуры 0,2 м. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Исправьте длину вдоль Оси X в виде скаляра в метрах.

Пример: 'Length',0.0450

Пример: ant.Length = 0.0450

Типы данных: double

Исправьте ширину вдоль Оси Y в виде скаляра в метрах.

Пример: 'Width',0.0500

Пример: ant.Width = 0.0500

Типы данных: double

Отметьте длину вдоль Оси X в виде скаляра в метрах.

Пример: 'NotchLength',0.0200

Пример: ant.NotchLength = 0.0200

Типы данных: double

Отметьте ширину вдоль Оси Y в виде скаляра в метрах.

Пример: 'NotchWidth',0.00600

Пример: ant.NotchWidth = 0.00600

Типы данных: double

Исправьте высоту над землей плоскость вдоль оси Z в виде скаляра в метрах.

Пример: 'Height',0.00500

Пример: ant.Height = 0.00500

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки в виде диэлектрического объекта. Для получения дополнительной информации смотрите, dielectric.

Пример: d = dielectric('FR4'); ant = patchMicrostripHnotch('Substrate',d)

Пример: d = dielectric('FR4'); ant = patchMicrostripHnotch; ant.Substrate = d;

Типы данных: string | char

Оснуйте плоскую длину вдоль Оси X в виде скаляра в метрах. Установка наземной длины плоскости к Inf использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneLength',120e-3

Пример: ant.GroundPlaneLength = 120e-3

Типы данных: double

Оснуйте плоскую ширину вдоль Оси Y в виде скаляра в метрах. Установка наземной ширины плоскости к Inf использует бесконечный наземный метод плоскости для анализа антенны.

Пример: 'GroundPlaneWidth',120e-3

Пример: ant.GroundPlaneWidth = 120e-3

Типы данных: double

Расстояние со знаком закрашенной фигуры от источника в виде двухэлементного вектора с действительным знаком с каждым модулем элемента в метрах. Используйте это свойство настроить местоположение закрашенной фигуры относительно наземной плоскости. Расстояния измеряются вдоль длины и ширины наземной плоскости.

Пример: 'PatchCenterOffset',[0.01 0.01]

Пример: ant.PatchCenterOffset = [0.01 0.01]

Типы данных: double

Расстояние со знаком канала от источника в виде двухэлементного вектора с действительным знаком с каждым модулем элемента в метрах. Используйте это свойство настроить местоположение feedpoint относительно наземной плоскости и закрашенной фигуры. Расстояния измеряются вдоль длины и ширины наземной плоскости.

Пример: 'FeedOffset',[0.01 0.01]

Пример: ant.FeedOffset = [0.01 0.01]

Типы данных: double

Питайте диаметр в виде скаляра в метрах.

Пример: 'FeedDiameter',0.0600

Пример: ant.FeedDiameter = 0.0600

Типы данных: double

Смешанные элементы, добавленные к антенне, питаются в виде смешанного объекта элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement, где lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

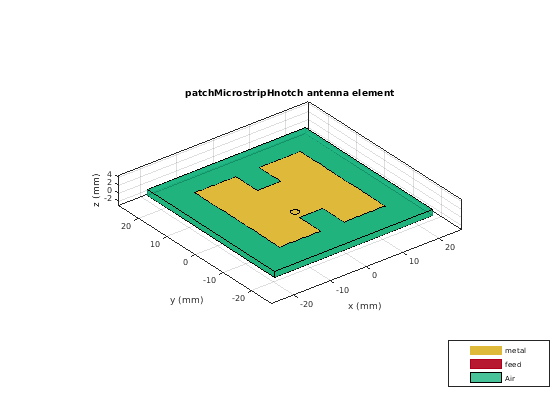

Создайте и просмотрите микрополосковую H-метку закрашенной фигуры со значениями свойств по умолчанию.

ant = patchMicrostripHnotch;
show(ant)

Создайте H-образную закрашенную фигуру с диэлектрической подложкой проницаемости 2.33.

ant = patchMicrostripHnotch('Substrate',dielectric('EpsilonR',2.33,'LossTangent',0.0012));
show(ant);

Введенный в R2019a
