reflectorCorner

Создайте угол поддержанная отражателем антенна

расширьте все на странице

Описание

Используйте reflectorCorner объект создать угол поддержанная отражателем антенна. По умолчанию антенна возбудителя является диполем. feedpoint диполя в начале координат. Размерности по умолчанию для рабочей частоты 1 ГГц.

Создание

Синтаксис

cornerreflector = reflectorCorner
cornerreflector = reflectorCorner(Name,Value)

Описание

пример

cornerreflector = reflectorCorner создает поддержанную дипольную антенну отражателя угла для рабочей частоты 1 ГГц с помощью значений по умолчанию.

cornerreflector = reflectorCorner(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, cornerreflector = reflectorCorner('CornerAngle',45) создает угол поддержанная отражателем антенна с угловым углом 45 градусов. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

Тип антенны, используемый в качестве возбудителя в виде объекта антенны. За исключением отражателя и антенных элементов полости, можно использовать любой из одного элементов в Antenna Toolbox™ как возбудитель.

Пример: 'Exciter',spiralEquiangular

Пример: cornerreflector.Exciter = spiralEquiangular

Расстояние между возбудителем и отражателем в виде скаляра в метрах.

Пример: 'Spacing',0.0624

Пример: cornerreflector.Spacing = 0.0624

Типы данных: double

Угол, сделанный угловым отражателем в виде скаляра в градусах.

Пример: 'CornerAngle',60

Пример: cornerreflector.CornerAngle = 60

Типы данных: double

Длина отражателя вдоль Оси X в виде скаляра в метрах. По умолчанию основывайтесь, плоская длина измеряется вдоль Оси X. Можно также установить 'GroundPlaneLength' обнулять.

Пример: 'GroundPlaneLength',0.4000

Пример: cornerreflector.GroundPlaneLength = 0.4000

Типы данных: double

Ширина отражателя вдоль Оси Y в виде скаляра в метрах. По умолчанию основывайтесь, плоская ширина измеряется вдоль Оси Y. Можно также установить 'GroundPlaneWidth' обнулять.

Пример: 'GroundPlaneWidth',0.6000

Пример: cornerreflector.GroundPlaneWidth = 0.6000

Типы данных: double

Загрузки, добавленные к антенне, питаются в виде смешанного объекта элемента. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в начале координат. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement, где, lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: cornerreflector.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса на заданной частоте
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите угол поддержанный отражателем диполь.

cornerreflector = reflectorCorner
cornerreflector =
  reflectorCorner with properties:

              Exciter: [1x1 dipole]
    GroundPlaneLength: 0.2000
     GroundPlaneWidth: 0.4000
          CornerAngle: 90
              Spacing: 0.0750
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]

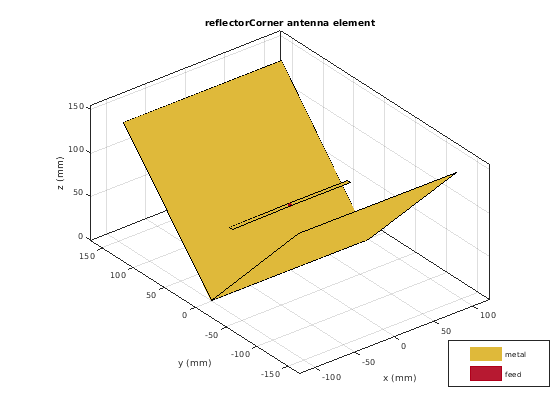

show(cornerreflector)

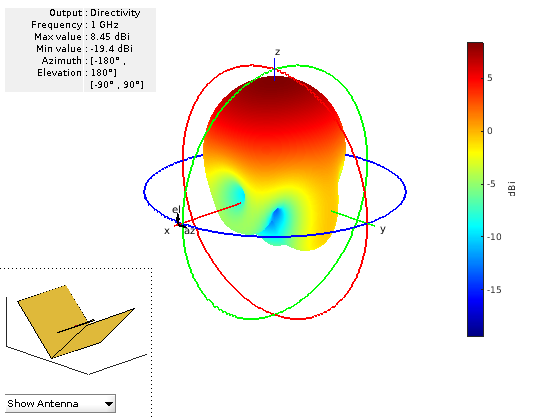

Постройте диаграмму направленности на уровне 1 ГГц.

pattern(cornerreflector,1e9)

Смотрите также

|

Темы

Введенный в R2018a
