slot

Создайте антенну прямоугольного отверстия на наземной плоскости

Описание

slot объект является антенной прямоугольного отверстия на наземной плоскости. Паз по умолчанию имеет свой первый резонанс на уровне 130 МГц.

Создание

Синтаксис

s = slot

s = slot(Name,Value)

Описание

s = slot создает антенну прямоугольного отверстия на наземной плоскости.

пример

s = slot(Name,Value) создает антенну прямоугольного отверстия, с дополнительными свойствами, заданными одним или большим количеством аргументов пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют значения по умолчанию.

Свойства

развернуть все

`Length` — Длина паза
1 (значение по умолчанию) | скаляр

Длина паза в виде скаляра в метрах.

Пример: 'Length',2

Типы данных: double

`Width` — Паз width
0,1000 (значения по умолчанию) | скаляр

Паз width, заданный скаляр в метрах.

Пример: 'Width',0.02

Типы данных: double

`SlotCenter` — Центр антенны паза
[0 0 0] (значение по умолчанию) | трехэлементный вектор в Декартовых координатах

Антенна паза сосредотачивается в виде трехэлементного вектора в Декартовых координатах.

Пример: 'SlotCenter',[8 0 0]

Типы данных: double

`GroundPlaneLength` — Оснуйте плоскую длину
1,5000 (значения по умолчанию) | скаляр

Оснуйте плоскую длину в виде скаляра в метрах. По умолчанию длина измеряется вдоль оси X.

Пример: 'GroundPlaneLength',3

Типы данных: double

`GroundPlaneWidth` — Оснуйте плоскую ширину
1,5000 (значения по умолчанию) | скаляр

Оснуйте плоскую ширину в виде скаляра в метрах. По умолчанию ширина измеряется вдоль оси Y.

Пример: 'GroundPlaneWidth',4

Типы данных: double

`FeedOffset` — Расстояние от центра вдоль оси X
0 (значений по умолчанию) | скаляр

Расстояние от центра вдоль оси X в виде скаляра в метрах. Смещение от центра паза измеряется вдоль длины.

Пример: 'FeedOffset',3

Типы данных: double

`Load` — Смешанные элементы
[1x1 LumpedElement] (значение по умолчанию) | смешанный указатель на объект элемента

Смешанные элементы, добавленные к антенне, питаются в виде смешанного указателя на объект элемента. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement указатель на объект для загрузки, созданной с помощью lumpedElement.

Пример: s.Load = lumpedElement('Impedance',75)

`Tilt` — Угол наклона антенны
0 (значение по умолчанию) | скаляр | вектор

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

`TiltAxis` — Наклонная ось антенны
[1 0 0] (значение по умолчанию) | трехэлементный вектор из Декартовых координат | два трехэлементных вектора из Декартовых координат | `'X'` | `'Y'` | `'Z'`

Наклонная ось антенны в виде:

Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.
Две точки на пробеле, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, присоединяющейся к двум точкам в пробеле.
Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

`show`	Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
`info`	Отобразите информацию об антенне или массиве
`axialRatio`	Коэффициент эллиптичности антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или поверхности массивов
`current`	Распределение тока на металлической или диэлектрической антенне или поверхности массивов
`design`	Спроектируйте прототипную антенну или массивы для резонанса на заданной частоте
`EHfields`	Электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
`impedance`	Входной импеданс антенны; отсканируйте импеданс массива
`mesh`	Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива
`meshconfig`	Измените режим mesh структуры антенны
`optimize`	Оптимизируйте антенну или массив с помощью оптимизатора SADEA
`pattern`	Диаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
`patternAzimuth`	Шаблон азимута антенны или массива
`patternElevation`	Шаблон вертикального изменения антенны или массива
`returnLoss`	Возвратите потерю антенны; отсканируйте возвращают потерю массива
`sparameters`	S-объект-параметра
`vswr`	Напряжение постоянное отношение волны антенны

Примеры

свернуть все

Создайте и просмотрите антенну паза

Скрипт Open Live Script

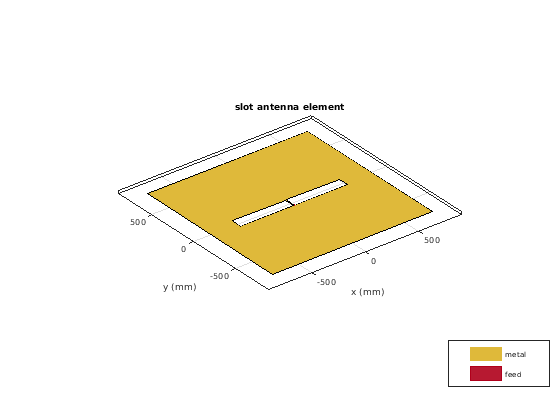

Создайте и просмотрите антенну паза, которая имеет 1 м длиной и 100 мм шириной.

s = slot('Length',1,'Width',0.1);
show(s)

Импеданс антенны паза

Скрипт Open Live Script

Вычислите и постройте импеданс антенны паза по частотному диапазону 100-150 МГц.

s = slot('Length',1,'Width',0.1);
impedance(s,linspace(100e6,150e6,51));

Ссылки

[1] Balanis, C.A. Теория антенны. Анализ и проектирование, 3-й Эд. Нью-Йорк: Вайли, 2005.

Смотрите также

pifa | vivaldi | yagiUda

Темы

Вращайте антенны и массивы

Представленный в R2015a
