Масса точки 4-го порядка (продольная)

Расчет массы точки четвертого порядка

Библиотека:
Аэрокосмический блок/Уравнения движения/Точечная масса

Описание

Блок «Точечная масса (продольная) 4-го порядка» выполняет вычисления поступательного движения одной или нескольких точечных масс. Дополнительные сведения о системе поступательного движения одной точечной массы или нескольких масс см. в разделе Алгоритмы.

Метки портов 4-го порядка (продольный) изменяются в зависимости от единиц ввода и вывода, выбранных из списка единиц.

Ограничения

Плоская система отсчёта Земли считается инерционной, приближением, позволяющим пренебрегать силами, обусловленными движением Земли относительно «неподвижных звёзд».

Порты

Вход

развернуть все

`Port_1` - Сила по оси X
скаляр | массив

Сила по оси X, заданная как скаляр или массив, в выбранных единицах измерения.

Типы данных: double

`Port_2` - Сила по оси Z
скаляр | массив

Сила по оси z, заданная как скаляр или массив, в выбранных единицах измерения.

Типы данных: double

Продукция

развернуть все

`Port_1` - Угол траектории полета
скаляр | массив

Угол траектории полета, возвращаемый как скаляр или массив, в радианах.

Типы данных: double

`Port_2` - Воздушная скорость
скаляр | массив

Воздушная скорость, возвращаемая в виде скаляра или массива в выбранных единицах.

Типы данных: double

`Port_3` - Нисходящий диапазон или количество путешествующих на восток
скаляр | массив

Нисходящий диапазон или величина, пройденная на восток, возвращенная в виде скаляра или массива в выбранных единицах.

Типы данных: double

`Port_4` - Высота над уровнем моря или пройденная сумма
скаляр | массив

Высота или величина пройденного вверх, возвращенного в виде скаляра или массива, в выбранных единицах.

Типы данных: double

Параметры

развернуть все

`Units` - Единицы измерения
`Metric (MKS)` (по умолчанию) | `English (Velocity in ft/s)` | `English (Velocity in kts)`

Единицы ввода и вывода, указанные как:

Единицы	Силы	Скорость	Положение	Масса
`Metric (MKS)`	ньютоны	метров в секунду	метры	килограммы
`English (Velocity in ft/s)`	фунты	футов в секунду	ноги	слизняки
`English (Velocity in kts)`	фунты	узлы	ноги	слизняки

Программное использование

Параметр блока: units

Текст: символьный вектор

Значения: 'Metric (MKS)' | 'English (Velocity in ft/s)' | 'English (Velocity in kts)'

По умолчанию: 'Metric (MKS)'

`Reference frame orientation` - Единицы измерения
`[North East Down]` (по умолчанию) | `[East North Down]`

Единицы ввода и вывода, указанные как:

Единицы	Силы	Скорость	Положение	Масса
`Metric (MKS)`	Ньютон	Метров в секунду	Метры	килограмм
`English (Velocity in ft/s)`	Фунт	Футов в секунду	Ноги	слизняки
`English (Velocity in kts)`	Фунт	Узлы	Ноги	слизняки

Программное использование

Параметр блока: units

Текст: символьный вектор

Значения: 'Metric (MKS)' | 'English (Velocity in ft/s)' | 'English (Velocity in kts)'

По умолчанию: 'Metric (MKS)'

`Initial flight path angle` - Угол начальной траектории полета
`0` (по умолчанию) | скаляр | вектор

Начальный угол траектории полета точечных масс, заданный как скаляр или вектор.

Программное использование

Параметр блока: gamma0

Текст: символьный вектор

Значения: скаляр | вектор

По умолчанию: '0'

`Initial airspeed` - Начальная воздушная скорость
`100` (по умолчанию) | скаляр | вектор

Начальная воздушная скорость точечных масс, заданная как скаляр или вектор.

Программное использование

Параметр блока: V0

Текст: символьный вектор

Значения: скаляр | вектор

По умолчанию: '100'

`Initial downrange [East]` - Первоначальное понижение
`0` (по умолчанию) | скаляр | вектор

Начальный нисходящий диапазон точечных масс, заданный как скаляр или вектор.

Программное использование

Параметр блока: x0

Текст: символьный вектор

Значения: скаляр | вектор

По умолчанию: '0'

`Initial altitude [Up]` - Начальная высота точечных масс
`0` (по умолчанию) | скаляр | вектор

Начальная высота точечных масс, заданная как скаляр или вектор.

Программное использование

Параметр блока: h0

Текст: символьный вектор

Значения: скаляр | вектор

По умолчанию: '0'

`Initial mass` - Точечная масса
`1.0` (по умолчанию) | скаляр | вектор

Масса точечных масс, заданная как скаляр или вектор.

Программное использование

Параметр блока: mass0

Текст: символьный вектор

Значения: скаляр | вектор

По умолчанию: '1.0'

Алгоритмы

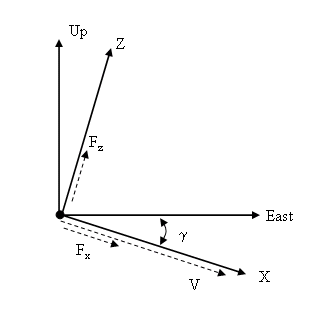

Поступательные движения точечной массы [XEastXUp] ^Tявляются функциями скорости полета (V) и угла траектории полета (γ ),

$\begin{matrix} _{} \overset{}{} \\ _{} \overset{}{} \\ {\overset{}{}}_{} \\ {\overset{}{}}_{} Fx=mV˙Fz=mVγ˙X˙East=VcosγX˙Up=Vsinγ \end{matrix}$

где приложенные силы [_FxFz] ^Tнаходятся в системе, определяемой следующим образом: ось x находится в направлении скорости транспортного средства относительно воздуха, ось z находится вверх, а ось y завершает правостороннюю раму. Масса тела m принимается постоянной.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

См. также

3DOF (Оси тела) | 3DOF (ветровые оси) | Массовые силы 4-го порядка (продольные) | Масса пункта 6-го порядка (координированный полет) | Массовые силы 6-го порядка (скоординированный полет) | Пользовательские переменные массовые 3DOF (оси тел) | Пользовательские переменные массовые 3DOF (оси ветра) | Простая переменная массовая 3DOF (оси тела) | Простая переменная массовая 3DOF (ветровые оси)

Представлен до R2006a
