cassegrainOffset

Создание смещенной кассетной антенны

Описание

cassegrainOffset объект создает смещенную антенну Кассегрена. Смещенная антенна Кассегрена представляет собой параболическую антенну, где питающая антенна установлена вне оси к выпуклому вспомогательному отражателю и вогнутому основному отражателю. Асимметричное расположение отражателей обеспечивает меньшую блокировку волн, перенаправленных от основного отражателя. Преимуществом этих антенн является высокий коэффициент усиления, уменьшенные боковые лопасти и улучшенная поперечная поляризация. Смещенные антенны Кассегрена используются в наземных антеннах спутниковой связи, радиолокационных системах и радиотелескопах среди прочих применений.

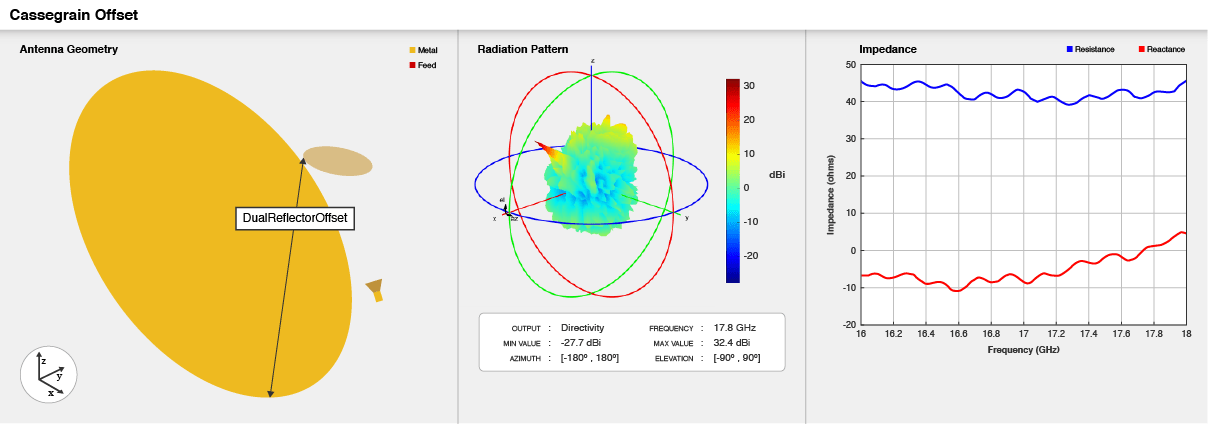

Offset cassegrain antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = кассеграйнСмещение

ant = cassegrainOffset (имя, значение)

Описание

пример

ant = cassegrainOffset создает конически-рупорную смещенную антенну Кассегрена с размерами для резонансной частоты 17,8 ГГц.

пример

ant = cassegrainOffset(Name,Value) Задает свойства, используя одну или несколько пар имя-значение. Например, ant = cassegrainOffset('FocalLength', 0.04) создает смещенную антенну Кассегрена с фокусным расстоянием основного отражателя 40 мм.

Свойства

развернуть все

`Exciter` - Антенна или антенная решетка, используемая в качестве возбудителя
`hornConical` (по умолчанию) | `antenna` объект | `array` объект

Тип антенны, используемой в качестве возбудителя, указывается как antenna или array объект.

Пример: 'Exciter',dipole

Пример: ant.Exciter = dipole

Пример: ant.Exciter = rectangularArray('invertedF')

`Radius` - Радиус основного и суботражателя
`[0.3175 0.0330]` (по умолчанию) | двухэлементный вектор

Радиус основного и суботражателя, определяемый как двухэлементный вектор с каждым элементом в метрах. Первый элемент определяет радиус основного отражателя, а второй элемент - радиус вспомогательного отражателя.

Пример: 'Radius',[0.4 0.2]

Пример: ant.Radius = [0.4 0.2]

Типы данных: double

`FocalLength` - Фокусное расстояние основного отражателя
`0.5` (по умолчанию) | положительный скаляр

Фокусное расстояние основного отражателя, определяемое как положительный скаляр в метрах.

Пример: 'FocalLength',0.0850

Пример: ant.FocalLength = 0.0850

Типы данных: double

`MainReflectorOffset` - Расстояние центра основного отражателя по оси x от x = 0
`0.5` (по умолчанию) | положительный скаляр

Расстояние между основным отражателем и x = 0 вдоль оси X, заданное как положительный скаляр в метрах.

Пример: 'MainReflectorOffset',0.8

Пример: ant.MainReflectorOffset = 0.8

Типы данных: double

`DualReflectorSpacing` - Расстояние между нижней кромкой основного отражателя и верхней кромкой суботражателя вдоль оси X
`0.035` (по умолчанию) | положительный скаляр

Расстояние между нижним краем основного отражателя и верхним краем вспомогательного отражателя вдоль оси x, заданное как положительный скаляр в метрах.

Пример: 'DualReflectorSpacing',0.8

Пример: ant.DualReflectorSpacing = 0.8

Типы данных: double

`InterAxialAngle` - Угол между основным отражателем и системой координат под отражателем
`5` (по умолчанию) | положительное целое число

Угол между основным отражателем и системой координат под отражателем, определяемый как положительное целое число в градусах.

Пример: 'InterAxialAngle',8

Пример: ant.InterAxialAngle = 8

Типы данных: double

`ReflectorTilt` - Угол наклона отражателей
`[53.13 11.37]` (по умолчанию) | двухэлементный вектор

Угол наклона отражателей, определяемый как двухэлементный вектор с каждым элементом в градусах. Первый элемент определяет наклон основного отражателя, а второй элемент определяет наклон вспомогательного отражателя.

Примечание

Для получения начального значения углов наклона отражателей относительно размеров отражателя можно использовать параметр Базовый коэффициент наклона отражателя.

Пример: 'ReflectorTilt',[60 20]

Пример: ant.ReflectorTilt = [60 20]

Типы данных: double

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скаляр | вектор

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль заданных точек на осях x, y и z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

`Load` - Кусковые элементы
[1x1 `lumpedElement`] (по умолчанию) | `lumpedElement` объект

Комкованные элементы, добавленные к источнику питания антенны, указанные как lumpedElement дескриптор объекта. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement, где lumpedelement - нагрузка, добавляемая к источнику питания антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`axialRatio`	Осевое отношение антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`meshconfig`	Изменение ячеистого режима структуры антенны
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`rcs`	Расчет и построение графика сечения РЛС платформы, антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Создание сдвоенной отражательной антенны со смещением по умолчанию и диаграммы направленности

Открыть сценарий в реальном времени

Создайте сдвоенную отражательную антенну со смещением кассеты со свойствами по умолчанию.

ant = cassegrainOffset

ant =
  cassegrainOffset with properties:

                 Exciter: [1×1 hornConical]
                  Radius: [0.3475 0.0650]
             FocalLength: 0.5000
     MainReflectorOffset: 0.5000
         InterAxialAngle: 5
    DualReflectorSpacing: 0.0350
           ReflectorTilt: [53.1300 11.3700]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1×1 lumpedElement]

Просмотр антенны с помощью show функция.

show(ant);

Постройте график диаграммы направленности сдвоенной отражательной антенны смещенной кассеты на частоте 18 ГГц.

pattern(ant,18e9);

Импеданс смещенной кассетной антенны

Открыть сценарий в реальном времени

Создание и просмотр смещенной кассетной антенны с оптимальными углами наклона отражателя и со следующими характеристиками:

Фокусное расстояние = 0,8 м

Угол между осями = 5 градусов

ant = cassegrainOffset('InterAxialAngle',5,'FocalLength',0.8)

ant =
  cassegrainOffset with properties:

                 Exciter: [1×1 hornConical]
                  Radius: [0.3475 0.0650]
             FocalLength: 0.8000
     MainReflectorOffset: 0.5000
         InterAxialAngle: 5
    DualReflectorSpacing: 0.0350
           ReflectorTilt: [53.1300 11.3700]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1×1 lumpedElement]

show(ant)

Просмотр смещенной кассетной антенны с оптимальными углами наклона отражателя.

ant.ReflectorTilt = ant.BasisReflectorTilt

ant =
  cassegrainOffset with properties:

                 Exciter: [1×1 hornConical]
                  Radius: [0.3475 0.0650]
             FocalLength: 0.8000
     MainReflectorOffset: 0.5000
         InterAxialAngle: 5
    DualReflectorSpacing: 0.0350
           ReflectorTilt: [34.7080 0.9748]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1×1 lumpedElement]

show(ant)

Вычислите импеданс антенны на частотном диапазоне 17 ГГц - 18 ГГц.

impedance(ant,linspace(17e9,18e9,51))

Создание смещенной кассетной антенны с питанием от решетки

Открыть сценарий в реальном времени

Создайте линейный массив антенн bowtie.

e = bowtieTriangular('Tilt',90,'TiltAxis',[0 1 0]);
arr = linearArray('Element',e,'ElementSpacing',0.25);

Создайте смещенную кассетную антенну с линейной решеткой в качестве возбудителя.

ant = cassegrainOffset('Exciter',arr)

ant =
  cassegrainOffset with properties:

                 Exciter: [1x1 linearArray]
                  Radius: [0.3475 0.0650]
             FocalLength: 0.5000
     MainReflectorOffset: 0.5000
         InterAxialAngle: 5
    DualReflectorSpacing: 0.0350
           ReflectorTilt: [53.1300 11.3700]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1x1 lumpedElement]

show(ant)
view([-22 1])

Figure contains an axes. The axes with title cassegrainOffset antenna element contains 9 objects of type patch, surface. These objects represent PEC, feed.

Подробнее

развернуть все

BasisReflectorTilt

Вычисляет углы наклона отражателей в качестве начального параметра для заданных размеров отражателя, заданного как двухэлементный вектор с каждым элементом в градусах. Первый элемент определяет угол наклона основного отражателя, а второй элемент определяет угол наклона вспомогательного отражателя.

Пример: ant.ReflectorTilt = ant.BasisReflectorTilt

Ссылки

[1] Гранет, С. «Проектирование классических смещенных кассегреновых или григорианских двойных отражательных антенн из комбинаций предписанных геометрических параметров». IEEE Antennas and Propagation Magazine 44, No. 3 (июнь 2002): 114-123.

См. также

cassegrain | gregorian | gregorianOffset

Темы

Поворот антенн и массивов

Представлен в R2021a
