Создание смещенной григорианской антенны

развернуть все на странице

    Описание

    gregorianOffset объект создает смещенную григорианскую антенну. Смещённая григорианская антенна является параболической антенной. Он состоит из питающей антенны, установленной вне оси вогнутого под-отражателя и вогнутого основного отражателя. Асимметричное расположение отражателей обеспечивает меньшую блокировку волн, перенаправленных от основного отражателя. Преимуществом этих антенн является высокий коэффициент усиления для уменьшения боковых лепестков и улучшения поперечной поляризации. Смещённые григорианские антенны используются в наземных антеннах спутниковой связи, радиолокационных системах, и, радиотелескопах и т. д.

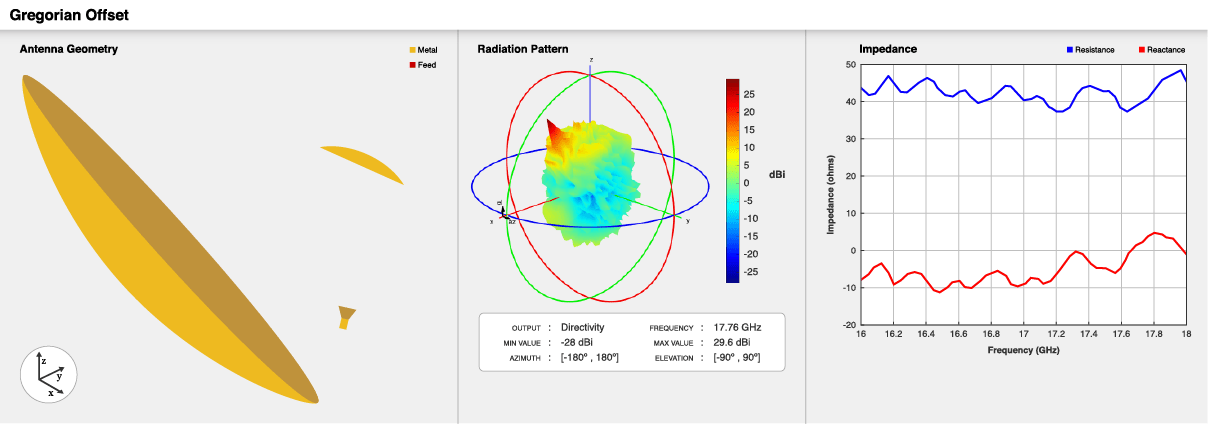

    Offset Gregorian antenna geometry, default radiation pattern, and impedance plot.

    Создание

    Синтаксис

    ant = gregoriaOffset
    ant = gregorityOffset (имя, значение)

    Описание

    пример

    ant = gregorianOffset создает конический рупор со смещенной григорианской антенной с размерами для резонансной частоты 17,76 ГГц.

    пример

    ant = gregorianOffset(Name,Value) Задает свойства, используя одну или несколько пар имя-значение. Например, ant = gregorianOffset('FocalLength', 0.04) создает смещенную григорианскую антенну с фокусным расстоянием основного отражателя 40 мм.

    Свойства

    развернуть все

    Тип антенны, используемый в качестве возбудителя, указывается как антенна или объект решетки.

    Пример: 'Exciter',dipole

    Пример: ant.Exciter = dipole

    Пример: ant.Exciter = rectangularArray('invertedF')

    Радиус основного и суботражателя, определяемый как двухэлементный вектор с каждым элементом в метрах. Первый элемент определяет радиус основного отражателя, а второй элемент - радиус вспомогательного отражателя.

    Пример: 'Radius',[0.4 0.2]

    Пример: ant.Radius = [0.4 0.2]

    Типы данных: double

    Фокусное расстояние основного отражателя, определяемое как положительное скалярное целое число в метрах.

    Пример: 'FocalLength',0.0850

    Пример: ant.FocalLength = 0.0850

    Типы данных: double

    Расстояние между основным отражателем и x = 0 вдоль оси X, заданное как положительное скалярное целое число в метрах.

    Пример: 'MainReflectorOffset',0.8

    Пример: ant.MainReflectorOffset = 0.8

    Типы данных: double

    Расстояние между нижним краем основного отражателя и верхним краем вспомогательного отражателя вдоль оси X, определяемое как положительное скалярное целое число в метрах.

    Пример: 'DualReflectorSpacing',0.8

    Пример: ant.DualReflectorSpacing = 0.8

    Типы данных: double

    Угол между основным отражателем и системой координат под отражателем, определяемый как положительное скалярное целое число в градусах.

    Пример: 'InterAxialAngle',8

    Пример: ant.InterAxialAngle = 8

    Типы данных: double

    Угол наклона отражателей, определяемый как двухэлементный вектор с каждым элементом в градусах. Первый элемент определяет наклон основного отражателя, а второй элемент определяет наклон вспомогательного отражателя.

    Примечание

    Для получения начального значения углов наклона отражателей относительно размеров отражателя можно использовать свойство Базовый коэффициент наклона.

    Пример: 'ReflectorTilt',[60 20]

    Пример: ant.ReflectorTilt = [60 20]

    Типы данных: double

    Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

    Пример: 'Tilt',90

    Пример: ant.Tilt = 90

    Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

    Типы данных: double

    Ось наклона антенны, заданная как:

    • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

    • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

    • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

    Дополнительные сведения см. в разделе Поворот антенн и массивов.

    Пример: 'TiltAxis',[0 1 0]

    Пример: 'TiltAxis',[0 0 0;0 1 0]

    Пример: ant.TiltAxis = 'Z'

    Комкованные элементы, добавленные к источнику питания антенны, указанные как lumpedElement дескриптор объекта. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

    Пример: 'Load',lumpedelement, где lumpedelement - нагрузка, добавляемая к источнику питания антенны.

    Пример: ant.Load = lumpedElement('Impedance',75)

    Функции объекта

    showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
    axialRatioОсевое отношение антенны
    beamwidthШирина луча антенны
    chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
    currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
    designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
    EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
    impedanceвходной импеданс антенны; полное сопротивление сканирования массива
    meshСвойства сетки металлической или диэлектрической антенны или решетки
    meshconfigИзменение ячеистого режима структуры антенны
    optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
    patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
    patternAzimuthАзимутальная диаграмма антенны или решетки
    patternElevationСхема высот антенны или решетки
    rcsРасчет и построение графика сечения РЛС платформы, антенны или решетки
    returnLossОбратная потеря антенны; проверка возвращает потерю массива
    sparametersОбъект S-параметра
    vswrКоэффициент стоячей волны напряжения антенны

    Примеры

    свернуть все

    Открыть сценарий в реальном времени

    Создание смещенной григорианской антенны с двойным отражателем со свойствами по умолчанию.

    ant = gregorianOffset
    ant =
  gregorianOffset with properties:

                 Exciter: [1x1 hornConical]
                  Radius: [0.3000 0.0600]
             FocalLength: 0.2450
     MainReflectorOffset: 0.2600
         InterAxialAngle: 15
    DualReflectorSpacing: 0.0450
           ReflectorTilt: [55.9000 31.6000]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1x1 lumpedElement]

    Просмотр антенны с помощью show функция.

    show(ant);

    Figure contains an axes. The axes with title gregorianOffset antenna element contains 7 objects of type patch, surface. These objects represent PEC, feed.

    Постройте график диаграммы направленности смещенной григорианской антенны с двойным отражателем на частоте 17 ГГц.

    pattern(ant,17e9);

    Figure contains an axes and other objects of type uicontrol. The axes contains 7 objects of type patch, surface.

    Открыть сценарий в реальном времени

    Создайте круговой массив прямоугольных спиральных антенн.

    e = spiralRectangular;
arr = circularArray('Element',e,'Radius',0.02);

    Создайте круговую решетку со смещенной григорианской антенной.

    ant = gregorianOffset('Exciter',arr)
    ant =
  gregorianOffset with properties:

                 Exciter: [1x1 circularArray]
                  Radius: [0.3000 0.0600]
             FocalLength: 0.2450
     MainReflectorOffset: 0.2600
         InterAxialAngle: 15
    DualReflectorSpacing: 0.0450
           ReflectorTilt: [55.9000 31.6000]
                    Tilt: 0
                TiltAxis: [1 0 0]
                    Load: [1x1 lumpedElement]


    show(ant)

    Figure contains an axes. The axes with title gregorianOffset antenna element contains 17 objects of type patch, surface. These objects represent PEC, feed.

    Подробнее

    развернуть все

    Ссылки

    [1] Гранет, С. «Проектирование классических смещенных кассегреновых или григорианских двойных отражательных антенн из комбинаций предписанных геометрических параметров». IEEE Antennas and Propagation Magazine 44, No. 3 (июнь 2002): 114-123.
