hornCorrugated

Создание прямоугольной гофрированно-рупорной антенны

развернуть все на странице

Описание

hornCorrugated объект создает прямоугольную гофрированно-рупорную антенну с канавками на внутренних стенках факела. Эти антенны обеспечивают уменьшение разброса и имеют симметрию луча и низкий уровень боковых сторон, поэтому они широко используются в качестве источника питания в антеннах-отражателях при вещании связи.

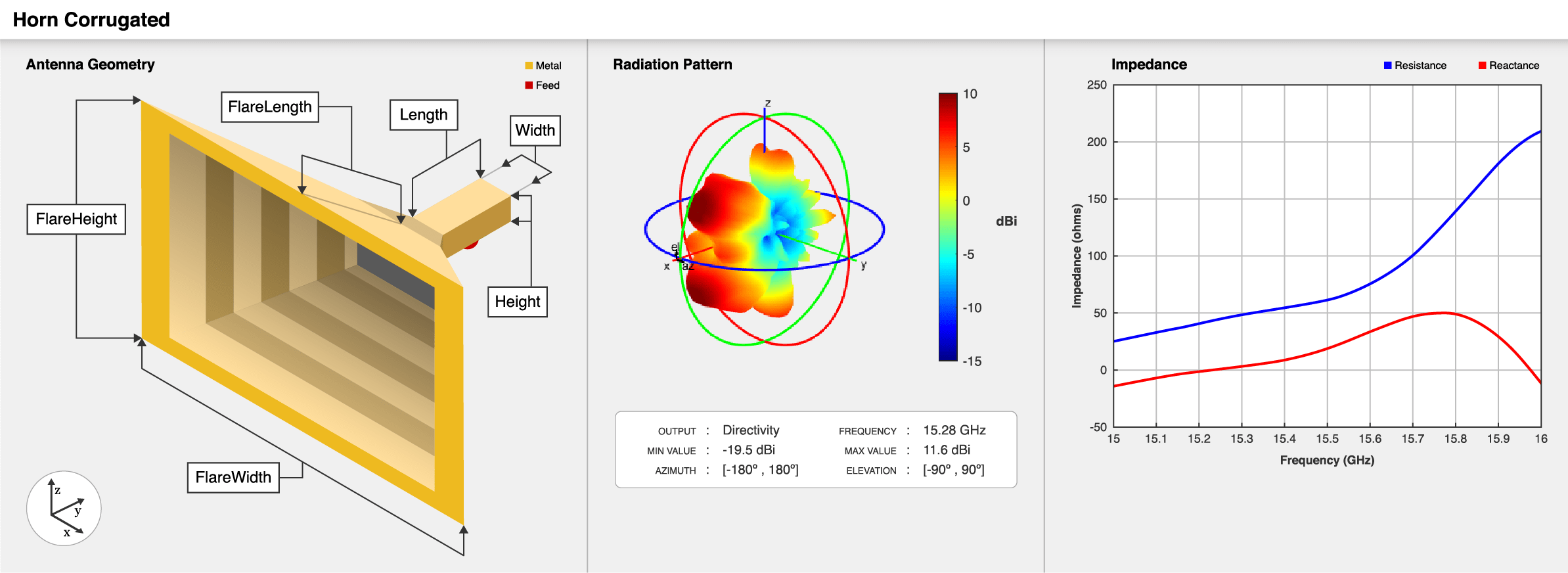

Rectangular corrugated horn antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = hornГофрированные
ant = hornГофрированный (имя, значение)

Описание

пример

ant = hornCorrugated создает прямоугольную гофрированно-рупорную антенну для резонансной частоты 15,28 ГГц.

ant = hornCorrugated(Name,Value) Задает свойства, используя одну или несколько пар имя-значение. Например, ant = hornCorrugated('FlareLength', 0.045) создает прямоугольную гофрированно-рупорную антенну с длиной факела рупора 45 мм.

Свойства

развернуть все

Длина факела рупора, заданная как положительный скаляр в метрах.

Пример: 'FlareLength',0.35

Типы данных: double

Ширина факела рупора, заданная как положительный скаляр в метрах.

Пример: 'FlareWidth',0.2

Типы данных: double

Высота факела рога, заданная как положительный скаляр в метрах.

Пример: 'FlareHeight',0.15

Типы данных: double

Длина прямоугольного волновода, заданная как положительный скаляр в метрах.

Пример: 'Length',0.09

Типы данных: double

Ширина прямоугольного волновода, заданная как положительный скаляр в метрах.

Пример: 'Width',0.05

Типы данных: double

Высота прямоугольного волновода, заданная как положительный скаляр в метрах.

Пример: 'Height',0.0200

Типы данных: double

Высота подачи, заданная как положительный скаляр в метрах.

Пример: 'FeedHeight',0.0050

Типы данных: double

Ширина подачи, заданная как положительный скаляр в метрах.

Пример: 'FeedWidth',5e-05

Типы данных: double

Подписанное расстояние точки питания от центра плоскости грунта, указанное как двухэлементный вектор в метрах.

Пример: 'FeedOffset',[–0.0070 0.01]

Типы данных: double

Расстояние между двумя последовательными гофрами, определяемое как положительный скаляр в метрах.

Пример: 'Pitch',0.0060

Пример: ant.Pitch = 0.0090

Типы данных: double

Расстояние первого гофра от волновода, определяемое как положительный скаляр в метрах.

Пример: 'FirstCorrugatedDistance',0.0360

Пример: ant.FirstCorrugatedDistance = 0.0190

Типы данных: double

Ширина гофра, заданная как положительный скаляр в метрах.

Пример: 'CorrugateWidth',0.0058

Пример: ant.CorrugateWidth = 0.0019

Типы данных: double

Глубина гофрирования, заданная как двухэлементный вектор в метрах. Первый элемент соответствует ширине вдоль плоскости E, а второй элемент соответствует ширине вдоль плоскости H.

Пример: 'CorrugateDepth',[0.006 0.0560]

Пример: ant.CorrugateDepth = [0.0050 0.0790]

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Комкованные элементы, добавленные к источнику питания антенны, указанные как lumpedElement дескриптор объекта. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedElement. lumpedElement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
numCorrugationsToPitchРасчет шага для указанных гофров
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
rcsРасчет и построение графика сечения РЛС платформы, антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте прямоугольную гофрированную рупорную антенну по умолчанию.

ant = hornCorrugated
ant =
  hornCorrugated with properties:

               FlareLength: 0.0428
                FlareWidth: 0.0900
               FlareHeight: 0.0600
                    Length: 0.0229
                     Width: 0.0102
                    Height: 0.0075
                 FeedWidth: 8.0000e-05
                FeedHeight: 0.0037
                FeedOffset: [-0.0020 0]
    FirstCorrugateDistance: 0.0160
            CorrugateDepth: [0.0050 0.0100]
            CorrugateWidth: 0.0030
                     Pitch: 0.0060
                 Conductor: [1x1 metal]
                      Tilt: 0
                  TiltAxis: [1 0 0]
                      Load: [1x1 lumpedElement]

Просмотр антенны с помощью show функция.

show(ant)

Figure contains an axes. The axes with title hornCorrugated antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Постройте график диаграммы направленности антенны на частоте 15,28 ГГц.

p = PatternPlotOptions('MagnitudeScale',[-15 10]);
pattern(ant,15.28e9,'patternOptions',p)

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Ссылки

[1] Энсинар, Дж., и Дж. Реболлар. «Гибридный метод анализа гофрированных и некорругированных прямоугольных рогов». Транзакции IEEE по антеннам и распространению, том 34, № 8, август 1986, стр. 961-68.

См. также

| | |

Темы

Представлен в R2020b
