Описание

hornConicalCorrugated объект образует коническую рифлено-рупорную антенну, с канавками, покрывающими внутреннюю поверхность конуса. Эти антенны широко используются в качестве подающих рупоров для антенн отражателей тарелок, поскольку они имеют меньшие боковые лепестки и низкий уровень поперечной поляризации.

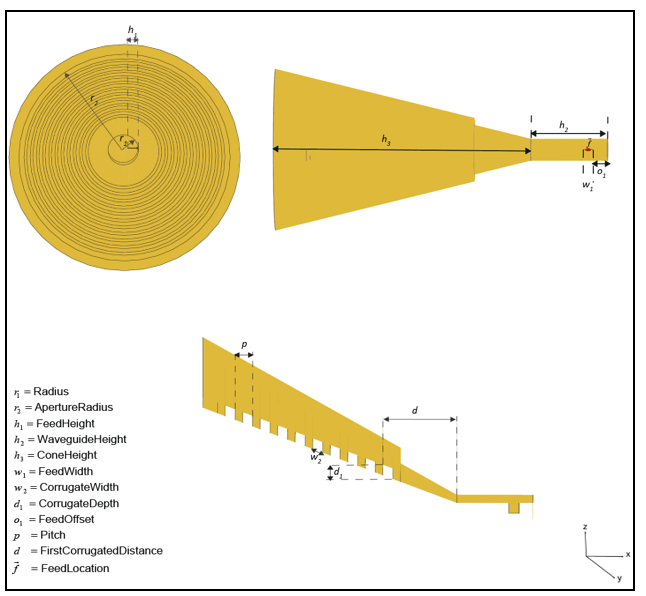

Top, side, and cross-sectional view of a conical corrugated-horn antenna element showing the antenna parameters and the feed location.

Создание

Синтаксис

ant = hornConicalГофрированные
ant = hornConicalГофрированный (имя, значение)

Описание

ant = hornConicalCorrugated создает гофрированный конический рупорный антенный объект с размерами по умолчанию для рабочей частоты 9,54 ГГц.

пример

ant = hornConicalCorrugated(Name,Value) задает свойства, используя одну или несколько пар имя-значение. Например, ant = hornConicalCorrugated('Radius',1), создает коническую гофрированно-рупорную антенну радиусом 1 метр.

Свойства

развернуть все

Радиус волновода, определяемый как действительный скаляр в метрах.

Пример: 'Radius',0.760

Пример: ant.Radius = 0.760

Типы данных: double

Высота волновода, заданная как действительный скаляр в метрах.

Пример: 'WaveguideHeight',0.0340

Пример: ant.WaveguideHeight = 0.0340

Типы данных: double

Высота подачи, заданная как действительный скаляр в метрах.

Пример: 'FeedHeight',0.0085

Пример: ant.FeedHeight = 0.0085

Типы данных: double

Ширина подачи, заданная как действительный скаляр в метрах.

Пример: 'FeedWidth',0.0200

Пример: ant.FeedWidth = 0.0200

Типы данных: double

Подписанное расстояние подачи вдоль оси Y, заданное как действительный скаляр в метрах.

Пример: 'FeedOffset',0.03627

Пример: ant.FeedOffset = 0.3627

Типы данных: double

Высота конуса, заданная как действительный скаляр в метрах.

Пример: 'ConeHeight',0.0540

Пример: ant.ConeHeight = 0.0540

Типы данных: double

Радиус апертуры конуса, заданный как действительный скаляр в метрах.

Пример: 'ApertureRadius',0.0560

Пример: ant.ApertureRadius = 0.0790

Типы данных: double

Расстояние между двумя последовательными гофрами, определяемое как действительный скаляр в метрах.

Пример: 'Pitch',0.0060

Пример: ant.Pitch = 0.0090

Типы данных: double

Расстояние первого гофра от волновода, определяемое как действительный скаляр в метрах.

Пример: 'FirstCorrugatedDistance',0.0360

Пример: ant.FirstCorrugatedDistance = 0.0190

Типы данных: double

Ширина гофра, заданная как действительный скаляр в метрах.

Пример: 'CorrugateWidth',0.0058

Пример: ant.CorrugateWidth = 0.0019

Типы данных: double

Глубина гофрирования, заданная как действительный скаляр в метрах.

Пример: 'CorrugateDepth',0.0560

Пример: ant.CorrugateDepth = 0.0790

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создание конического гофрированно-рупорного антенного объекта с высотой конуса 0,09 м

ant = hornConicalCorrugated('ConeHeight',0.09);
show(ant)

Figure contains an axes. The axes with title hornConicalCorrugated antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Постройте график диаграммы направленности антенны на частоте 9,62 ГГц.

figure
pattern(ant,9.62e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Ссылки

[1] Ядхав, Рохини.П, Виноткурнар Явнракаш Донгре, Арункумар Хеддалликар. «Проектирование конической рупорной антенны X-диапазона с использованием коаксиальной подачи и усовершенствованной технологии проектирования для расширения полосы пропускания». В Международной конференции по вычислительной технике, связи, управлению и автоматизации (ICCUBEA), 1-6. Пуна, Индия: ICCUBEA 2017.
