dipoleJ

Создание J-дипольной антенны

Описание

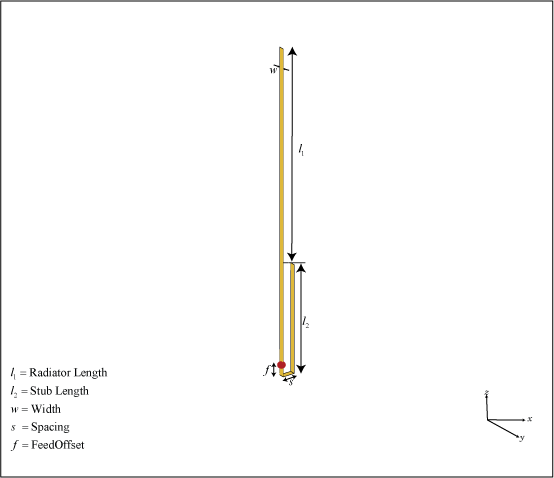

Используйте dipoleJ объект для создания J-диполя на плоскости Y-Z. Антенна содержит полуволновый излучатель и четвертьволновый шлейф. По умолчанию размеры антенны соответствуют рабочей частоте 144 МГц.

Создание

Синтаксис

jdipole = дипельJ

jdipole = dipureJ (имя, значение)

Описание

пример

jdipole = dipoleJ создает J-дипольную антенну для рабочей частоты 144 МГц.

пример

jdipole = dipoleJ(Name,Value) создает J-дипольную антенну с дополнительными свойствами, заданными одним или несколькими аргументами пары имя-значение. Например, jdipole = dipoleJ('Width',0.2) создает J-дипол с шириной полосы 0,2 м. Заключите каждое имя свойства в кавычки.

Свойства

развернуть все

`RadiatorLength` - Длина радиатора
`0.9970` (по умолчанию) | скаляр

Длина радиатора, заданная как скаляр в метрах.

Пример: 'RadiatorLength',0.9

Пример: jdipole.RadiatorLength = 0.9

Типы данных: double

`StubLength` - Длина шлейфа параллельной линии
`0.4997` (по умолчанию) | скаляр

Длина заглушки параллельной линии, заданная как скаляр в метрах.

Пример: 'StubLength',0.3

Пример: jdipole.StubLength = 0.3

Типы данных: double

`Width` - Ширина полосы
`0.0200` (по умолчанию) | скаляр

Ширина полосы, заданная как скаляр в метрах.

Пример: 'StripWidth',0.0500

Пример: jdipole.StripWidth = 0.0500

Типы данных: double

`Spacing` - Пространство между заглушкой и радиатором
`0.0460` (по умолчанию) | скаляр

Расстояние между заглушкой параллельной линии и радиатором, определяемое как скаляр в метрах.

Пример: 'Spacing',0.0500

Пример: jdipole.Spacing = 0.0500

Типы данных: double

`FeedOffset` - Подписанное расстояние до подачи от основания заглушки на большом плече
0,0490 (по умолчанию) | скаляр

Подписанное расстояние до подачи от основания заглушки на большом плече, указанное как скаляр в метрах.

Пример: 'FeedOffset',0.0345

Пример: jdipole.FeedOffset = 0.0345

Типы данных: double

`Conductor` - Тип металлического материала
`'PEC'` (по умолчанию) | `metal` объект

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

`Load` - Кусковые элементы
[1x1 `lumpedElement`] (по умолчанию) | дескриптор объекта элемента с блоками

Комкованные элементы, добавленные к подаче антенны, заданные как дескриптор объекта комкованного элемента. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится в начале координат. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement, где, lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: jdipole.Load = lumpedElement('Impedance',75)

`Tilt` - Угол наклона антенны
`0` (по умолчанию) | скаляр | вектор

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

`TiltAxis` - Ось наклона антенны
`[1 0 0]` (по умолчанию) | трехэлементный вектор декартовых координат | два трехэлементных вектора декартовых координат | `'X'` | `'Y'` | `'Z'`

Ось наклона антенны, заданная как:

Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.
Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.
Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

`show`	Отображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
`axialRatio`	Осевое отношение антенны
`beamwidth`	Ширина луча антенны
`charge`	Распределение заряда на металлической или диэлектрической антенне или на поверхности решетки
`current`	Распределение тока по металлической или диэлектрической антенне или поверхности решетки
`design`	Проектирование прототипа антенны или решеток для резонанса на заданной частоте
`efficiency`	Радиационная эффективность антенны
`EHfields`	электрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
`impedance`	входной импеданс антенны; полное сопротивление сканирования массива
`mesh`	Свойства сетки металлической или диэлектрической антенны или решетки
`meshconfig`	Изменение ячеистого режима структуры антенны
`optimize`	Оптимизация антенны или решетки с помощью оптимизатора SADEA
`pattern`	диаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
`patternAzimuth`	Азимутальная диаграмма антенны или решетки
`patternElevation`	Схема высот антенны или решетки
`returnLoss`	Обратная потеря антенны; проверка возвращает потерю массива
`sparameters`	Объект S-параметра
`vswr`	Коэффициент стоячей волны напряжения антенны

Примеры

свернуть все

J-дипольная антенна по умолчанию

Открыть сценарий в реальном времени

Создайте и просмотрите J-дипольную антенну по умолчанию.

d = dipoleJ

d =
  dipoleJ with properties:

    RadiatorLength: 0.9970
        StubLength: 0.4997
           Spacing: 0.0460
             Width: 0.0200
        FeedOffset: -0.6994
         Conductor: [1x1 metal]
              Tilt: 0
          TiltAxis: [1 0 0]
              Load: [1x1 lumpedElement]

show(d)

Figure contains an axes. The axes with title dipoleJ antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Импеданс J-дипольной антенны

Открыть сценарий в реальном времени

Создайте и просмотрите J-дипольную антенну со следующими характеристиками:

Длина радиатора = 0,978 м

Длина шлейфа = 0,485 м

Смещение подачи = 0,049 м

dj = dipoleJ('RadiatorLength',0.978,'StubLength',0.485, ...
      'FeedOffset',0.070);
show(dj)

Figure contains an axes. The axes with title dipoleJ antenna element contains 3 objects of type patch, surface. These objects represent PEC, feed.

Вычислите импеданс антенны на частотном диапазоне 140MHz - 150MHz.

impedance(dj,linspace(140e6,150e6,51));

Figure contains an axes. The axes with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

См. также

dipole | dipoleFolded | dipoleVee

Темы

Поворот антенн и массивов

Представлен в R2018a
