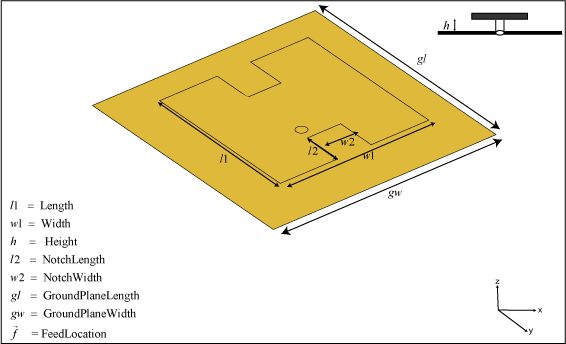

Длина участка вдоль оси X, заданная как скаляр в метрах.

Пример: 'Length',0.0450

Пример: ant.Length = 0.0450

Типы данных: double

Ширина участка вдоль оси Y, заданная как скаляр в метрах.

Пример: 'Width',0.0500

Пример: ant.Width = 0.0500

Типы данных: double

Длина выреза вдоль оси X, заданная как скаляр в метрах.

Пример: 'NotchLength',0.0200

Пример: ant.NotchLength = 0.0200

Типы данных: double

Ширина выреза вдоль оси Y, заданная как скаляр в метрах.

Пример: 'NotchWidth',0.00600

Пример: ant.NotchWidth = 0.00600

Типы данных: double

Высота участка над нулевой плоскостью вдоль оси Z, заданная как скаляр в метрах.

Пример: 'Height',0.00500

Пример: ant.Height = 0.00500

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки, определяемого как диэлектрический объект. Для получения дополнительной информации см. dielectric.

Пример: d = dielectric('FR4'); ant = patchMicrostripHnotch('Substrate',d)

Пример: d = dielectric('FR4'); ant = patchMicrostripHnotch; ant.Substrate = d;

Типы данных: string | char

Длина нулевой плоскости вдоль оси X, заданная как скаляр в метрах. Установка для длины нулевой плоскости значения Inf использует метод бесконечной наземной плоскости для анализа антенн.

Пример: 'GroundPlaneLength',120e-3

Пример: ant.GroundPlaneLength = 120e-3

Типы данных: double

Ширина нулевой плоскости вдоль оси Y, заданная как скаляр в метрах. Установка ширины нулевой плоскости на Inf использует метод бесконечной наземной плоскости для анализа антенн.

Пример: 'GroundPlaneWidth',120e-3

Пример: ant.GroundPlaneWidth = 120e-3

Типы данных: double

Подписанное расстояние участка от начала координат, определяемое как двухэлементный действительный вектор с каждым элементом в метрах. Это свойство используется для настройки расположения сегмента относительно нулевой плоскости. Расстояния измеряют по длине и ширине нулевой плоскости.

Пример: 'PatchCenterOffset',[0.01 0.01]

Пример: ant.PatchCenterOffset = [0.01 0.01]

Типы данных: double

Подписанное расстояние подачи от начала координат, определяемое как двухэлементный действительный вектор с каждым элементом в метрах. Это свойство используется для настройки расположения точки питания относительно плоскости заземления и сегмента. Расстояния измеряют по длине и ширине нулевой плоскости.

Пример: 'FeedOffset',[0.01 0.01]

Пример: ant.FeedOffset = [0.01 0.01]

Типы данных: double

Диаметр подачи, заданный как скаляр в метрах.

Пример: 'FeedDiameter',0.0600

Пример: ant.FeedDiameter = 0.0600

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Комкованные элементы, добавленные к подаче антенны, заданному как объект комкованного элемента. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится в начале координат. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement, где lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Типы данных: double

Ось наклона антенны, заданная как:

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Типы данных: double
