Описание

rhombic объект создает ромбическую антенну. Состоит из ромба с подачей под одним острым углом и концевого резистора под другим острым углом. Он имеет простую конструкцию и является высоконаправленным. Эти антенны используются в коротковолновом радиовещании и двухточечной связи.

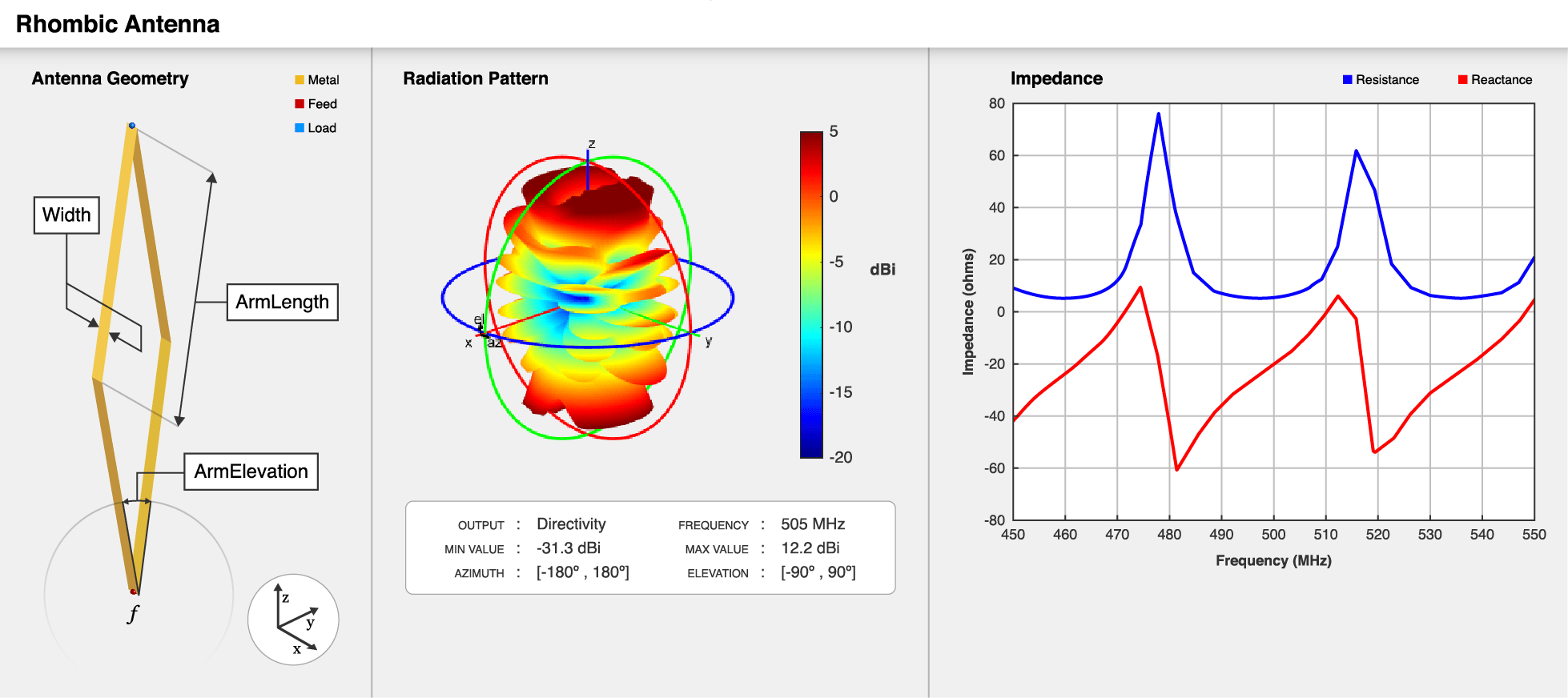

Rhombic antenna geometry, default radiation pattern, and impedance plot.

Создание

Синтаксис

ant = rhombic
ant = rhombic (имя, значение)

Описание

пример

ant = rhombic создает ромбическую антенну. Размеры выбраны для резонансной частоты 510 МГц. Ромбическая антенна по умолчанию подается под одним острым углом, а другой острый угол заканчивается нагрузкой 500 Ом.

ant = rhombic(Name,Value) Задает свойства, используя одну или несколько пар имя-значение. Например, ant = rhombic('ArmLength', 3) создает ромбическую антенну с плечом длиной 3 метра.

Свойства

развернуть все

Длина каждого из ромбов, заданная как скаляр в метрах.

Типы данных: double

Острый угол между соседними ветвями в месте подачи, определяемый как скаляр в градусах.

Типы данных: double

Ширина плеча ромба, заданная как скаляр в метрах.

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Комкованные элементы, добавленные к источнику питания антенны, указанные как lumpedElement объект. Нагрузочный элемент расположен напротив подачи под одним из острых углов ромба. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedElement, где lumpedElement является, где lumpedElement - нагрузка, добавляемая к источнику питания антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
meshСвойства сетки металлической или диэлектрической антенны или решетки
meshconfigИзменение ячеистого режима структуры антенны
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
rcsРасчет и построение графика сечения РЛС платформы, антенны или решетки
returnLossОбратная потеря антенны; проверка возвращает потерю массива
sparametersОбъект S-параметра
vswrКоэффициент стоячей волны напряжения антенны

Примеры

свернуть все

Открыть сценарий в реальном времени

Создайте ромбическую антенну по умолчанию.

ant = rhombic
ant =
  rhombic with properties:

       ArmLength: 2
    ArmElevation: 20
           Width: 0.1000
       Conductor: [1x1 metal]
            Tilt: 0
        TiltAxis: [1 0 0]
            Load: [1x1 lumpedElement]

Просмотр антенны с помощью show функция.

show(ant);

Figure contains an axes. The axes with title rhombic antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed, load.

Постройте график диаграммы направленности антенны на частоте 510 МГц.

pattern(ant, 510e6);

Figure contains an axes and other objects of type uicontrol. The axes contains 3 objects of type patch, surface.

Ссылки

[1] Декер, Р. «Влияние усиления и ослабления тока на конструкцию ромбической антенны». Транзакции IRE по антеннам и распространению 7, № 2 (апрель 1959 года): 188-196.
