waveguideRidge

Создание рельефной волноводной антенны

развернуть все на странице

Описание

waveguideRidge объект создает двойную рельефную волноводную антенну. Гребни обеспечивают плавный переход от входного импеданса 50 Ом к импедансу свободного пространства (377 Ом). Двойная рельефная волноводная антенна широко используется в сверхширокополосных применениях, охватывающих большой спектр частот. Рельефные волноводные антенны используются в радиоастрономических приложениях.

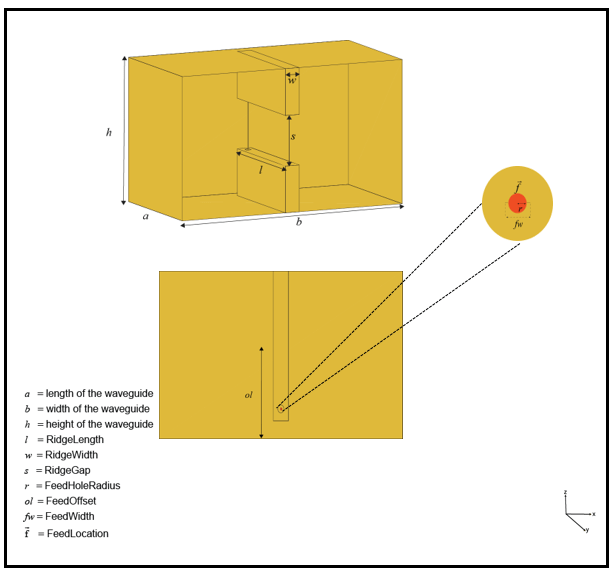

Top and bottom view of a waveguide ridge antenna element showing the antenna parameters and the feed location.

Создание

Синтаксис

ant = wageguideRidge
ant = waveguideRidge (имя, значение)

Описание

пример

ant = waveguideRidge создает двустороннюю волноводную антенну. Дефолт waveguideRidge антенный объект центрируется на плоскости XY. Размеры объекта выбирают для рабочей частоты 8-10 ГГц.

пример

ant = waveguideRidge(Name,Value) задает свойства, используя одну или несколько пар имя-значение. Например, ant = waveguideRidge('Height',1) создает гребневой волновод высотой 1 метр.

Примечание

Свойства, которые не указаны, сохраняют значения по умолчанию.

Свойства

развернуть все

Длина волновода, заданная как действительный скаляр в метрах.

Пример: 'Length',0.0410

Пример: ant.Length = 0.0410

Типы данных: double

Ширина волновода, заданная как действительный скаляр в метрах.

Пример: 'Width',0.0640

Пример: ant.Width = 0.0640

Типы данных: double

Высота волновода, заданная как действительный скаляр в метрах.

Пример: 'Height',0.0340

Пример: ant.Height = 0.0340

Типы данных: double

Длина гребня, заданная как действительный скаляр в метрах.

Пример: 'RidgeLength',0.0220

Пример: ant.RidgeLength = 0.0220

Типы данных: double

Ширина гребня, заданная как действительный скаляр в метрах.

Пример: 'RidgeWidth',0.0030

Пример: ant.RidgeLength = 0.0060

Типы данных: double

Промежуток между двумя гребнями, определяемый как действительный скаляр в метрах.

Пример: 'RidgeGap',0.0070

Пример: ant.RidgeGap = 0.0098

Типы данных: double

Радиус питающего отверстия, заданный как действительный скаляр в метрах.

Пример: 'FeedHoleRadius',0.00006

Пример: ant.FeedHoleRadius = 0.00010

Типы данных: double

Ширина подачи, заданная как действительный скаляр в метрах.

Пример: 'FeedWidth',0.0010

Пример: ant.FeedWidth = 0.0020

Типы данных: double

Расстояния знака от начала координат, измеренные по длине и ширине волновода, определяемые как двухэлементный вектор с каждым элементом в метрах.

Пример: 'FeedOffset',[-0.0725 0]

Пример: ant.FeedOffset = [-0.0830 0]

Типы данных: double

Тип металла, используемого в качестве проводника, определяемого как объект металлического материала. Вы можете выбрать любой металл из MetalCatalog или укажите металл по своему выбору. Дополнительные сведения см. в разделе metal. Дополнительные сведения о наложении сетки на металлический проводник см. в разделе Создание сетки.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Комкованные элементы, добавленные к источнику питания антенны, указанные как lumpedelement объект. Можно добавить нагрузку в любом месте на поверхности антенны. По умолчанию нагрузка находится на подаче. Дополнительные сведения см. в разделе lumpedElement.

Пример: 'Load',lumpedelement. lumpedelement является дескриптором объекта для нагрузки, созданной с помощью lumpedElement.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны, заданный как скаляр или вектор с каждым элементом в градусах. Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90],'TiltAxis',[0 1 0;0 1 1] наклоняет антенну на 90 градусов относительно двух осей, определяемых векторами.

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Ось наклона антенны, заданная как:

  • Трёхэлементный вектор декартовых координат в метрах. В этом случае каждая координата в векторе начинается в начале координат и лежит вдоль указанных точек на осях X, Y и Z.

  • Две точки в пространстве, каждая из которых указана как трехэлементные векторы декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей две точки в пространстве.

  • Строковый ввод, описывающий простые повороты вокруг одной из главных осей, «X», «Y» или «Z».

Дополнительные сведения см. в разделе Поворот антенн и массивов.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack антенный объект принимает только точечный метод для изменения его свойств.

Типы данных: double

Функции объекта

showОтображение антенной или решетчатой структуры; отобразить форму как заполненный фрагмент
impedanceвходной импеданс антенны; полное сопротивление сканирования массива
sparametersОбъект S-параметра
returnLossОбратная потеря антенны; проверка возвращает потерю массива
vswrКоэффициент стоячей волны напряжения антенны
optimizeОптимизация антенны или решетки с помощью оптимизатора SADEA
patternдиаграмма направленности и фаза антенны или решетки; Встроенная диаграмма антенного элемента в решетке
patternAzimuthАзимутальная диаграмма антенны или решетки
patternElevationСхема высот антенны или решетки
axialRatioОсевое отношение антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или на поверхности решетки
currentРаспределение тока по металлической или диэлектрической антенне или поверхности решетки
designПроектирование прототипа антенны или решеток для резонанса на заданной частоте
efficiencyРадиационная эффективность антенны
EHfieldsэлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в решетках
meshСвойства сетки металлической или диэлектрической антенны или решетки

Примеры

свернуть все

Открыть сценарий в реальном времени

Создать a waveguideRidge antenna со свойствами по умолчанию.

a = waveguideRidge
a =
  waveguideRidge with properties:

            Length: 0.0210
             Width: 0.0400
            Height: 0.0250
       RidgeLength: 0.0187
        RidgeWidth: 0.0025
          RidgeGap: 0.0088
    FeedHoleRadius: 5.0000e-04
         FeedWidth: 1.0000e-04
        FeedOffset: [-0.0067 0]
         Conductor: [1x1 metal]
              Tilt: 0
          TiltAxis: [1 0 0]
              Load: [1x1 lumpedElement]
Открыть сценарий в реальном времени

Создать waveguideRidge антенный объект с заданными свойствами.

h = waveguideRidge('Length',0.0273,'Width', 0.02286,'RidgeGap',2e-3, ...
          'Height', 0.01016,'RidgeLength',0.022);

Просмотр waveguideRidge антенна с использованием show функция.

figure
show(h)

Figure contains an axes. The axes with title waveguideRidge antenna element contains 14 objects of type patch, surface. These objects represent PEC, feed.

Постройте график 3-D диаграммы направленности waveguideRidge антенна на частоте 5 ГГц.

pattern(h,5e9)

Figure contains an axes and other objects of type uicontrol. The axes contains 14 objects of type patch, surface.

См. также

| | |

Темы

Представлен в R2019b
