Преобразование курса FIR

Восходящие, фильтрующие и понижающие входные сигналы

Библиотека:
Панель системных инструментов DSP/Фильтрация/Многоскоростные фильтры

Описание

Блок преобразования скорости КИХ производит повторную выборку дискретно-временного входного сигнала таким образом, что его период выборки равен M/L, умноженному на период входной выборки (Tsi). M - целочисленное значение, указанное для параметра Коэффициент прореживания, а L - целочисленное значение, заданное для параметра Коэффициент интерполяции. Блок обрабатывает каждый столбец входного сигнала как отдельный канал и производит выборку данных в каждом канале независимо во времени.

Концептуально преобразователь скорости комбинирует FIR-интерполятор, за которым следует FIR-прореживатель. Следующая схема содержит повышающую дискретизацию, комбинированный фильтр FIR против формирования изображений и сглаживания и понижающую дискретизацию. Чтобы сконструировать фильтр FIR, который действует как комбинированный фильтр FIR против визуализации и сглаживания, используйте designMultirateFIR функция.

Преобразователь скорости выполняет следующие действия:

Увеличивает выборку входных данных до более высокой скорости, вставляя L −1 нули между входными выборками.
Пропускает данные с повышенной дискретизацией через фильтр FIR.
Понижает выборку отфильтрованных данных до более низкой скорости, отбрасывая M-1 последовательные выборки после каждой выборки, которую сохраняет блок.

FIR rate converter contains an upsampler followed by an anti-imaging, anti-aliasing FIR filter, followed by a downsampler.

Заметим, что алгоритм фактического блока реализует многофазную структуру, эффективный эквивалент объединенной системы, изображенной на диаграмме. Дополнительные сведения см. в разделе Алгоритмы.

Порты

Вход

развернуть все

`Port_1(In1)` - Входной сигнал
вектор | матрица

Входной сигнал, заданный как вектор или матрица.

Когда блок вводится с фиксированной точкой, все внутренние типы данных подписываются с фиксированной точкой.

Продукция

развернуть все

`Port_1(Out1)` - Преобразованный сигнал скорости
вектор | матрица

Скорость преобразованного сигнала, возвращаемого в виде вектора или матрицы.

Если для параметра Rate options установлено значение:

Enforce single-rate processing - Размер выходного кадра _Ko равен L/M, умноженный на размер входного кадра _Ki, где L - коэффициент интерполяции, а M - коэффициент прореживания.
_Ko = (L/M) × Ki
Скорость выходного сигнала в Simulink ® равна скорости входного сигнала.
_Fo = _Fi
Allow multirate processing - Размер выходного кадра равен размеру входного кадра.
_Ko = _Ki
Скорость выходного сигнала в Simulink в L/M раз превышает скорость входного сигнала.
_Fo = (L/M) × Fi
Все блоки, подключенные к выходу, работают на _Fo, а все блоки, подключенные к входу, работают на _Fi.

Параметры

развернуть все

`Coefficient source` - Режим работы
Авто (по умолчанию) | Параметры диалогового окна | Объект фильтра

Блок преобразования скорости КИХ может работать в трех различных режимах. Выберите режим в поле группы Источник коэффициента.

Параметры диалогового окна - введите информацию о фильтре, например коэффициенты фильтра FIR в диалоговом окне блока.
Объект Filter - укажите фильтр с помощью dsp.FIRRateConverter object™ системы.
Автоматически (Auto) (по умолчанию) - блок определяет коэффициенты фильтра.

Настройки в диалоговом окне «Блок преобразования КИХ-курсов» изменяются в зависимости от выбранного режима.

Главная вкладка

`Interpolation factor` - Коэффициент интерполяции
`3` (по умолчанию) | положительное целое число

Укажите коэффициент интерполяции L как положительное целое число. Блок увеличивает выборку сигнала на это значение перед его фильтрацией.

Зависимости

Для включения этого параметра установите для параметра Coefficient source значение Dialog parameters или Auto.

`FIR filter coefficients` - Коэффициенты КИХ-фильтра
`designMultirateFIR(3,2)` (по умолчанию) | вектор

Задайте коэффициенты КИХ-фильтра в степени убывания z. По умолчанию блок использует designMultirateFIR(3,2) для вычисления коэффициентов фильтра.

Зависимости

Для включения этого параметра установите для параметра Coefficient source значение Dialog parameters.

`Decimation factor` - Коэффициент прореживания
`2` (по умолчанию) | положительное целое число

Укажите коэффициент прореживания M как положительное целое число. Блок понижает выборку сигнала на это значение после его фильтрации.

Зависимости

Для включения этого параметра установите для параметра Coefficient source значение Dialog parameters или Auto.

`Rate options` - Обеспечение односкоростной обработки или разрешение многоскоростной обработки
`Enforce single-rate processing` (по умолчанию) | `Allow multirate processing`

Укажите, следует ли применять односкоростную обработку или разрешить многоскоростную обработку.

Enforce single-rate processing - Размер выходного кадра _Ko равен L/M, умноженный на размер входного кадра _Ki, где L - коэффициент интерполяции, а M - коэффициент прореживания.
_Ko = (L/M) × Ki
Скорость выходного сигнала в Simulink равна скорости входного сигнала.
_Fo = _Fi
Allow multirate processing - Размер выходного кадра равен размеру входного кадра.
_Ko = _Ki
Скорость выходного сигнала в Simulink в L/M раз превышает скорость входного сигнала.
_Fo = (L/M) × Fi
Все блоки, подключенные к выходу, работают на _Fo, а все блоки, подключенные к входу, работают на _Fi.

`Filter object` - Объект фильтра
`FRC` (по умолчанию) | `dsp.FIRRateConverter` Системный объект

Укажите объект многоскоростного фильтра, который должен быть реализован блоком. Указанный объект фильтра должен быть dsp.FIRRateConverter Системный объект.

Системный объект можно определить в маске блока или в переменной рабочей области MATLAB ®.

Сведения о создании системных объектов см. в разделе Определение основных системных объектов.

Зависимости

Этот параметр появляется, если для параметра «Источник коэффициентов» задано значение «Объект фильтра».

`View Filter Response` - Визуализация отклика фильтра
кнопка

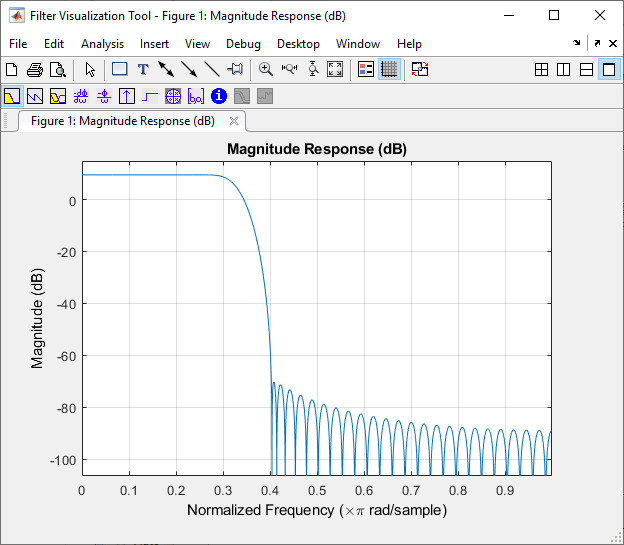

Выберите этот параметр, чтобы открыть инструмент визуализации фильтра. fvtoolи отображение амплитудной характеристики КИХ-фильтра. Ответ основан на параметрах, выбранных в диалоговом окне блока. Изменения, внесенные в эти параметры, обновляются fvtool.

Чтобы обновить отклик величины во время fvtool выполняется, измените параметры блока и нажмите «Применить».

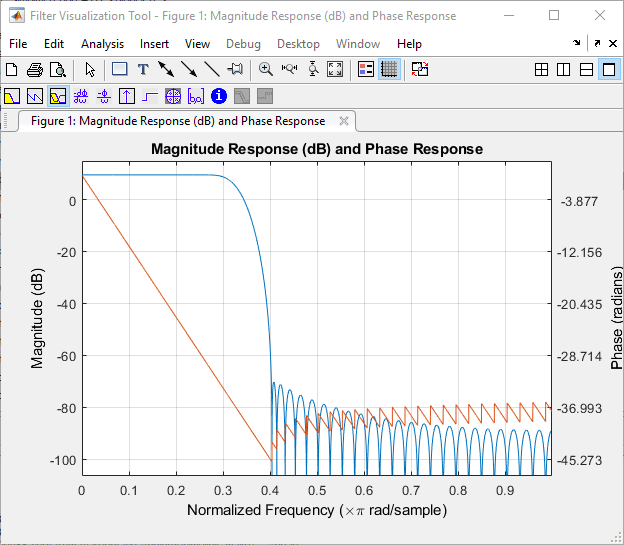

Чтобы одновременно просмотреть амплитудную и фазовую характеристики, нажмите кнопку «Величина и фазовые характеристики» на панели инструментов.

Вкладка «Типы данных»

Если для параметра «Источник коэффициентов» задано значение «Объект фильтра», на вкладке «Типы данных» отображаются настройки объекта фильтра с фиксированной точкой, указанные на вкладке «Главная». Эти параметры нельзя изменить непосредственно в диалоговом окне блока. Чтобы изменить параметры фиксированной точки, необходимо отредактировать объект фильтра.

Дополнительные сведения о системных объектах см. в разделе Что такое системные объекты?.

Если для параметра «Источник коэффициентов» задано значение «Авто», блок выбирает коэффициенты фильтра автоматически. Дополнительные сведения о алгоритме проектирования фильтра, используемом блоком, см. в разделе Указание коэффициентов КИХ-фильтра.

`Rounding mode` - Метод округления
`Floor` (по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

Укажите режим округления для операций с фиксированной точкой как:

Floor
Ceiling
Convergent
Nearest
Round
Simplest
Zero

Дополнительные сведения см. в разделе Режимы округления.

Коэффициенты фильтра не подчиняются этому параметру и всегда округляются до Nearest.

Примечание

Режим Округления (Rounding) и Сатурат (Saturate) для параметров переполнения целых чисел не влияют на числовые результаты при выполнении всех этих условий:

Тип выходных данных продукта: Inherit: Inherit via internal rule.
Тип данных аккумулятора: Inherit: Inherit via internal rule.
Тип выходных данных: Inherit: Same as accumulator.

С этими настройками типа данных блок работает в режиме полной точности.

Зависимости

Для включения этого параметра установите для параметра Coefficient source значение Dialog parameters или Auto.

`Saturate on integer overflow` - Метод обработки переполнения
off (по умолчанию) | on

Выберите этот параметр для насыщения результата операции с фиксированной точкой. Снимите этот параметр, чтобы свернуть результат операции с фиксированной точкой. Дополнительные сведения о насыщении и переносе см. в разделе Обработка переполнения для операций с фиксированной точкой.

Примечание

Режим Округления (Rounding) и Насыщение (Saturate) для параметров переполнения целых чисел не влияют на числовые результаты при выполнении всех этих условий:

Тип выходных данных продукта: Inherit: Inherit via internal rule.
Тип данных аккумулятора: Inherit: Inherit via internal rule.

С этими настройками типа данных блок работает в режиме полной точности.

Зависимости

Этот параметр можно редактировать только в том случае, если для параметра «Источник коэффициентов» задано значение «Dialog parameters» или «Auto».

`Coefficients` - Тип данных коэффициентов
`Inherit: Same word length as input` (по умолчанию) | `fixdt(1,16)` | `fixdt(1,16,0)`

Коэффициенты определяют тип данных коэффициентов фильтра.

Inherit: Same word length as input - Блок наследует длину слова коэффициентов от ввода с фиксированной точкой. Длина дроби определяется на основе значений коэффициентов, чтобы получить наилучшую возможную точность.
fixdt(1,16) - Тип данных коэффициентов - это тип данных со знаком, двоичной точкой, масштабированный, с фиксированной точкой с длиной слова 16 бит.
fixdt(1,16,0) - Тип данных коэффициентов - это тип данных со знаком, двоичной точкой, масштабированный, с фиксированной точкой с длиной слова 16 бит и длиной дроби 0.

Можно также задать тип данных Коэффициенты с помощью помощника по типам данных. Для использования помощника нажмите кнопку Show data type assistant.

Дополнительные сведения об помощнике по типам данных см. в разделе Указание типов данных с помощью помощника по типам данных (Simulink).

Схематическое представление того, как этот блок использует тип данных коэффициентов фильтра, см. в разделе Фиксированная точка.

Зависимости

`Coefficients Minimum` - Минимальное значение коэффициентов фильтра
`[]` (по умолчанию) | скаляр

Укажите минимальное значение коэффициентов фильтра. Simulink использует это минимальное значение для автоматического масштабирования типов данных с фиксированной точкой.

`Coefficients Maximum` - Максимальное значение коэффициентов фильтра
`[]` (по умолчанию) | скаляр

Укажите максимальное значение коэффициентов фильтра. Simulink использует это максимальное значение для автоматического масштабирования типов данных с фиксированной точкой.

`Product output` - Тип выходных данных продукта
`Inherit: Inherit via internal rule` (по умолчанию) | `Inherit: Same as input` | `fixdt(1,16,0)`

Выходные данные продукта определяют тип данных выходных данных операции с продуктом в блоке преобразования ставки FIR.

Inherit: Inherit via internal rule - блок наследует тип выходных данных продукта на основе внутреннего правила. Дополнительные сведения об этом правиле см. в разделе Наследование через внутреннее правило.
Inherit: Same as input - Блок определяет тип выходных данных продукта, который должен совпадать с типом входных данных.
fixdt(1,16,0) - Блок задает тип данных со знаком, двоичной точкой, масштабированным, фиксированной точкой с длиной слова 16 бит и длиной дроби 0.

Кроме того, можно задать тип выходных данных продукта с помощью помощника по типам данных. Для использования помощника нажмите кнопку Show data type assistant.

Схематическое представление того, как этот блок использует тип выходных данных продукта, см. в разделе Фиксированная точка.

Зависимости

`Accumulator` - Тип данных аккумулятора
`Inherit: Inherit via internal rule` (по умолчанию) | `Inherit: Same as input` | `Inherit: Same as product output` | `fixdt(1,16,0)`

Аккумулятор определяет тип данных выходного сигнала операции накопления в блоке преобразования КИХ-скорости. Примеры того, как этот блок использует тип данных накопителя, см. в разделе Фиксированная точка.

Inherit: Inherit via internal rule - блок наследует тип данных накопителя на основе внутреннего правила. Дополнительные сведения об этом правиле см. в разделе Наследование через внутреннее правило.
Inherit: Same as input - Блок определяет тип данных накопителя, который должен совпадать с типом входных данных.
Inherit: Same as product output - Блок определяет тип данных накопителя, который должен совпадать с типом выходных данных продукта.
fixdt(1,16,0) - Блок задает тип данных со знаком, двоичной точкой, масштабированным, фиксированной точкой с длиной слова 16 бит и длиной дроби 0.

Кроме того, тип данных Accumulator можно задать с помощью помощника по типам данных. Для использования помощника нажмите кнопку Show data type assistant.

Зависимости

`Output` - Тип выходных данных
`Inherit: Same as accumulator` (по умолчанию) | `Inherit: Same as input` | `Inherit: Same as product output` | `fixdt(1,16,0)`

Вывод указывает тип данных вывода блока преобразования скорости передачи данных.

Inherit: Same as input - Блок определяет тип выходных данных, который должен совпадать с типом входных данных.
Inherit: Same as product output - Блок определяет тип выходных данных, который должен совпадать с типом выходных данных продукта.
Inherit: Same as accumulator - Блок определяет тип выходных данных, который должен совпадать с типом данных накопителя.
fixdt(1,16,0) - Блок задает тип данных со знаком, двоичной точкой, масштабированным, фиксированной точкой с длиной слова 16 бит и длиной дроби 0.

Кроме того, можно задать тип выходных данных с помощью помощника по типам данных. Для использования помощника нажмите кнопку Show data type assistant.

Схематическое представление того, как этот блок использует тип выходных данных, см. в разделе Фиксированная точка.

Зависимости

`Output Minimum` - Минимальное значение, которое может вывести блок
`[]` (по умолчанию) | скаляр

Укажите минимальное значение, которое может выводить блок. Simulink использует это минимальное значение для выполнения следующих действий:

Проверка диапазона моделирования. Дополнительные сведения см. в разделе Определение диапазонов сигналов (Simulink).
Автоматическое масштабирование типов данных с фиксированной точкой.

`Output Maximum` - Может выводиться блок максимального значения
`[]` (по умолчанию) | скаляр

Укажите максимальное значение, которое может выводить блок. Simulink использует это максимальное значение для выполнения следующих действий:

Проверка диапазона моделирования. Дополнительные сведения см. в разделе Определение диапазонов сигналов (Simulink).
Автоматическое масштабирование типов данных с фиксированной точкой.

`Lock data type settings against changes by the fixed-point tools` - Предотвращение переопределения типов данных инструментами с фиксированной точкой
`off` (по умолчанию) | `on`

Выберите этот параметр, чтобы инструменты с фиксированной точкой не переопределяли типы данных, заданные в диалоговом окне блока.

Зависимости

Этот параметр появляется только в том случае, если для параметра «Источник коэффициентов» задано значение «Dialog parameters» или «Auto».

Примеры модели

Цифровой понижающий преобразователь GSM в Simulink

Моделирование стационарного поведения цифрового понижающего преобразователя с фиксированной точкой для преобразования основной полосы частот GSM (Global System for Mobile). В примере модели используются блоки Simulink ® и DSP System Toolbox™ для эмуляции работы цифрового понижающего преобразователя (DDC) TI GC4016 Quad.

Преобразование частоты дискретизации речевого сигнала

Преобразование частоты дискретизации речевого сигнала.

Характеристики блока

Типы данных	`double` \| `fixed point` \| `integer` \| `single`
Прямой проход	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`
Обнаружение пересечения нулей	`no`

Подробнее

развернуть все

Задать коэффициенты фильтра FIR

При выборе опции Параметры диалогового окна (Dialog parameters) используется параметр коэффициентов КИХ-фильтра для задания числительных коэффициентов передаточной функции H (z) КИХ-фильтра.

$H (z)_{=}_{b0}^{+} b1z -_{1}^{+ .}$ .. + bNz − N

Можно создать вектор коэффициента КИХ-фильтра, b = [_b0, _b1,..., _bN], используя одну из функций проектирования DSP System Toolbox™ filter, таких какdesignMultirateFIR, firnyquist, firhalfband, firgr, или firceqrip.

Указанный вектор коэффициентов должен иметь длину, превышающую коэффициент интерполяции (N + 1 > L). Фильтр FIR должен быть фильтром нижних частот с нормированной частотой отсечки не более min(1/L, 1/М). Блок внутренне инициализирует все состояния фильтра как нулевые.

При выборе режима «Авто» блок проектирует фильтр КИХ с коэффициентом прореживания, указанным в коэффициенте прореживания, и коэффициентом интерполяции, указанным в коэффициенте интерполяции. designMultirateFIR функция создает фильтр и возвращает коэффициенты, используемые блоком. Дополнительные сведения об алгоритме проектирования фильтра см. в разделе Orfanidis [1].

Задать скорость повторной выборки

Этот раздел применяется только к режиму односкоростной обработки, если для параметра Rate options установлено значение Enforce single-rate processing.

Скорость повторной выборки блока преобразования КИХ-скорости задается с помощью параметров Коэффициент прореживания и Коэффициент интерполяции. Для ввода матрицы Ki-by-N коэффициент прореживания M и коэффициент интерполяции L должен удовлетворять следующим требованиям:

M и L должны быть относительно простые целые числа. То есть отношение M/L не может быть уменьшено до отношения меньших целых чисел.
$\frac{}{ML} \frac{=_{}}{_{}}$ KiKo, где Ki и Ko - целочисленные размеры кадра на входе и выходе соответственно.

Можно удовлетворить второе требование, установив коэффициент прореживания M равным размеру входного кадра Ki. При этом размер выходного кадра Ko равен коэффициенту интерполяции L.

Изменяя таким образом размер кадра, блок может удерживать постоянный период кадра (_Tfi = _Tfo) и достигать требуемого преобразования периода выборки, так что

$_{Tso} \frac{=}{} {ML}_{\times}$ Tsi

где _Tso - период выходной выборки.

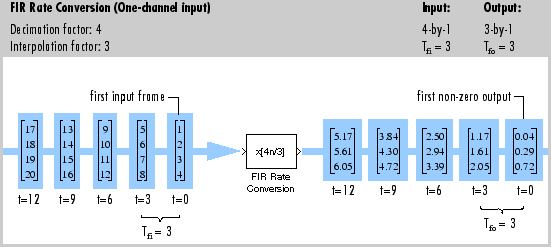

На этом рисунке показано, как блок преобразования скорости FIR преобразует 4около-1 входные данные с периодом выборки 3/4 в 3около-1 выходные данные с периодом выборки 1. Период кадра (Tf) 3 остается постоянным.

Алгоритмы

Преобразователь скорости КИХ эффективно реализован с использованием полифазной структуры.

Чтобы вывести полифазную структуру, начните с передаточной функции фильтра FIR: Этот фильтр FIR представляет собой комбинированный фильтр против визуализации и сглаживания.

$H (z)_{=}_{b0}^{+} b1z -_{1}^{+ .}$ .. + bNz − N

N + 1 - длина фильтра FIR.

Это уравнение можно изменить следующим образом:

$H (z) \begin{matrix} =_{} (_{}^{}_{}^{} b0+bLz−L+b2Lz−2L +_{.}^{} \\ ^{+bN-L+1z- (N-L+1))}_{} {+z−1}_{(}^{}_{}^{}_{b1+bL+1z−L+b2L+1z−2L + .}^{} \\ \begin{matrix} ^{+bN−L+2z− (N−L+1)) +}_{⋮z−}_{(L−1) (}^{}_{}^{}_{}^{bL−1+b2L−1z−L+b3L−1z−2L + .} \end{matrix} \end{matrix}$ +bNz− (N−L+1))

L - число многофазных компонентов, значение которого равно указанному коэффициенту интерполяции.

Это уравнение можно записать следующим образом:

$H (z)_{=}^{E0} (^{zL)}_{+} z^{} - 1E1 (^{zL) + .} ._{. +} z^{} -$ (L − 1) EL − 1 (zL)

_E0 (^zL), _E1 ⁽zL),..., _EL-1 ⁽zL) - полифазные компоненты КИХ-фильтра Н (z).

Концептуально преобразователь скорости КИХ содержит повышающую дискретизацию, за которой следует комбинированный антиизображающий, сглаживающий КИХ фильтр H (z), за которым следует понижающая дискретизация.

FIR rate converter contains an upsampler followed by a combined anti-imaging, anti-aliasing FIR filter, followed by a downsampler.

Замените H (z) многофазным представлением.

Вот многоскоростная благородная идентичность для интерполяции.

Применение благородной идентичности для интерполяции перемещает операцию повышения дискретизации в после операции фильтрации. Это перемещение позволяет фильтровать сигнал с меньшей скоростью.

Оператор повышающей дискретизации, блок задержки и сумматор можно заменить коммутатором. Для учета следующего понижающего дискретизации переключатель перемещается в шагах размера M. Коммутатор получает первую выборку из ветви 0 и движется в направлении против часовой стрелки, каждый раз пропуская M − 1 ветви.

В качестве примера рассмотрим преобразователь скорости с L, установленным в 5, и M, установленным в 3. Полифазными компонентами являются _E0 (z), _E1 (z), E2 (z)_, E3 (z) _и E4 (z). Переключатель начинается на первой ветви 0, пропускает ветви 1 и 2, принимает следующую выборку из ветви 3, затем пропускает ветви 4 и 0, принимает следующую выборку из ветви 2 и так далее. Последовательность ветвей, из которых коммутатор получает выборку данных, равна [0, 3, 1, 4, 2, 0, 3, 1,....].

Преобразователь скорости осуществляет преобразование L/M, сначала применяя коэффициент интерполяции L к входящим данным, и используя коммутатор на конце для приема только 1 в M выборок, эффективно учитывая коэффициент dowsampling M. Следовательно, частота дискретизации на выходе преобразователя скорости FIR равна Lfs/M.

Ссылки

[1] Орфанидис, Софокл Дж. Введение в обработку сигналов. Река Верхнее Седло, Нью-Джерси: Прентис-Холл, 1996.

Расширенные возможности

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

Созданный код зависит от memcpy или memset функции (string.h) при определенных условиях.

Преобразование с фиксированной точкой
Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.

На этой схеме показаны типы данных, используемые в блоке преобразования скорости КИХ для сигналов с фиксированной точкой.

В диалоговом окне блока можно задать коэффициенты, выходные данные продукта, накопители и типы выходных данных. Диаграмма показывает, что входные данные хранятся во входном буфере в том же типе данных и масштабировании, что и входные данные. Отфильтрованные данные находятся в выходном буфере в типе выходных данных и масштабировании, заданном в диалоговом окне блока. Блок сохраняет все начальные условия в выходном буфере, используя тип выходных данных и масштаб, заданные в диалоговом окне блока.

Выходной сигнал множителя находится в виде выходных данных произведения, когда, по меньшей мере, один из входных сигналов множителя является реальным. Когда оба входа умножителя сложны, результат умножения находится в накопительном типе данных. Дополнительные сведения о том, как выполняется комплексное умножение в блоке, см. в разделе Типы данных умножения.

Примечание

См. также

Темы

Представлен до R2006a

Документация

Преобразование курса FIR

Описание

Порты

Вход

Port_1(In1) - Входной сигнал вектор | матрица

Продукция

Port_1(Out1) - Преобразованный сигнал скорости вектор | матрица

Параметры

Coefficient source - Режим работы Авто (по умолчанию) | Параметры диалогового окна | Объект фильтра

Главная вкладка

Interpolation factor - Коэффициент интерполяции 3 (по умолчанию) | положительное целое число

Зависимости

FIR filter coefficients - Коэффициенты КИХ-фильтра designMultirateFIR(3,2) (по умолчанию) | вектор

Зависимости

Decimation factor - Коэффициент прореживания 2 (по умолчанию) | положительное целое число

Зависимости

Rate options - Обеспечение односкоростной обработки или разрешение многоскоростной обработки Enforce single-rate processing (по умолчанию) | Allow multirate processing

Filter object - Объект фильтра FRC (по умолчанию) | dsp.FIRRateConverter Системный объект

Зависимости

View Filter Response - Визуализация отклика фильтра кнопка

Вкладка «Типы данных»

Rounding mode - Метод округления Floor (по умолчанию) | Ceiling | Convergent | Nearest | Round | Simplest | Zero

Зависимости

Saturate on integer overflow - Метод обработки переполнения off (по умолчанию) | on

Зависимости

Coefficients - Тип данных коэффициентов Inherit: Same word length as input (по умолчанию) | fixdt(1,16) | fixdt(1,16,0)

Зависимости

Coefficients Minimum - Минимальное значение коэффициентов фильтра [] (по умолчанию) | скаляр

Coefficients Maximum - Максимальное значение коэффициентов фильтра [] (по умолчанию) | скаляр

Product output - Тип выходных данных продукта Inherit: Inherit via internal rule (по умолчанию) | Inherit: Same as input | fixdt(1,16,0)

Зависимости

Accumulator - Тип данных аккумулятора Inherit: Inherit via internal rule (по умолчанию) | Inherit: Same as input | Inherit: Same as product output | fixdt(1,16,0)

Зависимости

Output - Тип выходных данных Inherit: Same as accumulator (по умолчанию) | Inherit: Same as input | Inherit: Same as product output | fixdt(1,16,0)

Зависимости

Output Minimum - Минимальное значение, которое может вывести блок [] (по умолчанию) | скаляр

Output Maximum - Может выводиться блок максимального значения [] (по умолчанию) | скаляр

Lock data type settings against changes by the fixed-point tools - Предотвращение переопределения типов данных инструментами с фиксированной точкой off (по умолчанию) | on

Зависимости

Примеры модели

Цифровой понижающий преобразователь GSM в Simulink

Преобразование частоты дискретизации речевого сигнала

Характеристики блока

Подробнее

Задать коэффициенты фильтра FIR

Задать скорость повторной выборки

Алгоритмы

Ссылки

Расширенные возможности

Создание кода C/C + + Создайте код C и C++ с помощью Simulink ® Coder™

Преобразование с фиксированной точкой Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.

См. также

Функции

Объекты

Блоки

Темы

Документация по системной панели инструментов DSP

Поддержка

`Port_1(In1)` - Входной сигнал
вектор | матрица

`Port_1(Out1)` - Преобразованный сигнал скорости
вектор | матрица

`Coefficient source` - Режим работы
Авто (по умолчанию) | Параметры диалогового окна | Объект фильтра

`Interpolation factor` - Коэффициент интерполяции
`3` (по умолчанию) | положительное целое число

`FIR filter coefficients` - Коэффициенты КИХ-фильтра
`designMultirateFIR(3,2)` (по умолчанию) | вектор

`Decimation factor` - Коэффициент прореживания
`2` (по умолчанию) | положительное целое число

`Rate options` - Обеспечение односкоростной обработки или разрешение многоскоростной обработки
`Enforce single-rate processing` (по умолчанию) | `Allow multirate processing`

`Filter object` - Объект фильтра
`FRC` (по умолчанию) | `dsp.FIRRateConverter` Системный объект

`View Filter Response` - Визуализация отклика фильтра
кнопка

`Rounding mode` - Метод округления
`Floor` (по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

`Saturate on integer overflow` - Метод обработки переполнения
off (по умолчанию) | on

`Coefficients` - Тип данных коэффициентов
`Inherit: Same word length as input` (по умолчанию) | `fixdt(1,16)` | `fixdt(1,16,0)`

`Coefficients Minimum` - Минимальное значение коэффициентов фильтра
`[]` (по умолчанию) | скаляр

`Coefficients Maximum` - Максимальное значение коэффициентов фильтра
`[]` (по умолчанию) | скаляр

`Product output` - Тип выходных данных продукта
`Inherit: Inherit via internal rule` (по умолчанию) | `Inherit: Same as input` | `fixdt(1,16,0)`

`Accumulator` - Тип данных аккумулятора
`Inherit: Inherit via internal rule` (по умолчанию) | `Inherit: Same as input` | `Inherit: Same as product output` | `fixdt(1,16,0)`

`Output` - Тип выходных данных
`Inherit: Same as accumulator` (по умолчанию) | `Inherit: Same as input` | `Inherit: Same as product output` | `fixdt(1,16,0)`

`Output Minimum` - Минимальное значение, которое может вывести блок
`[]` (по умолчанию) | скаляр

`Output Maximum` - Может выводиться блок максимального значения
`[]` (по умолчанию) | скаляр

`Lock data type settings against changes by the fixed-point tools` - Предотвращение переопределения типов данных инструментами с фиксированной точкой
`off` (по умолчанию) | `on`

Создание кода C/C + +
Создайте код C и C++ с помощью Simulink ® Coder™

Преобразование с фиксированной точкой
Проектирование и моделирование систем с фиксированной точкой с помощью Designer™ с фиксированной точкой.
