Круг

Круговая область интересов

развернуть все на странице

Описание

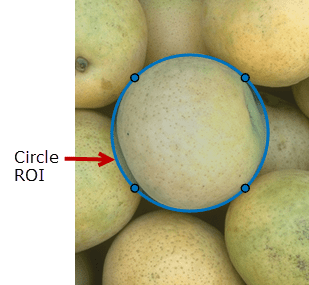

Circle объект представляет собой круговую область интересов (ROI).

Чтобы нарисовать ROI, установите курсор на оси и щелкните и перетащите для создания фигуры. Чтобы закончить рисование, отпустите указатель. Дополнительные сведения об использовании этого ROI, включая сочетания клавиш, см. в разделе Советы.

Создание

Описание

Создание Circle объект, используйте images.roi.Circle функция создания. После создания объекта вызовите draw функция объекта для начала рисования. В качестве удобства вы также можете использовать drawcircle для создания функции Circle ОКУПАЕМОСТЬ ИНВЕСТИЦИЙ. drawcircle создает объект ROI и автоматически вызывает draw объектная функция.

пример

roi = images.roi.Circle создает экземпляр images.roi.Circle со свойствами по умолчанию.

roi = images.roi.Circle(ax) создает ROI на осях, указанных ax.

roi = images.roi.Circle(___,Name,Value) задает свойства, используя пары имя-значение. Например, images.roi.Circle('Color','y') задает цвет Circle объект в желтый цвет. Можно указать несколько пар имя-значение. Заключите каждое имя свойства в отдельные кавычки.

Входные аргументы

развернуть все

Родитель ROI, указанный как Axes объект или UIAxes объект. Сведения об использовании ROI в UIAxes, включая важные ограничения, см. в разделе Использование ROI в приложениях, созданных с помощью App Designer.

Свойства

развернуть все

Центр ROI, заданный как числовой массив 1 на 2 формы [x y]. Значения x и y являются координатами центральной точки ROI. Значение этого свойства изменяется автоматически при рисовании или перемещении ROI.

Цвет окупаемости инвестиций, указанный как MATLAB ®ColorSpec (Color Specification).

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

Контекстное меню, указанное как ContextMenu объект. Это свойство используется для отображения пользовательского контекстного меню при щелчке правой кнопкой мыши на окупаемости инвестиций. Можно создать пользовательское контекстное меню с помощью команды uicontextmenu и затем конфигурирование свойств контекстного меню.

ROI может быть интерактивно удален через контекстное меню, указанное как true или false. Когда значение равно true (по умолчанию) можно удалить ROI с помощью контекстного меню. Чтобы отключить этот пункт контекстного меню, установите для этого свойства значение false. Если установлено значение false, вы по-прежнему можете удалить ROI, позвонив delete функция, определяющая дескриптор ROI в качестве входного значения.

Область осей, в которую можно в интерактивном режиме поместить ROI, заданная как одно из значений в этой таблице.

СтоимостьОписание
'auto'Область рисования представляет собой пределы текущих осей (по умолчанию).
'unlimited'Область рисования не имеет границ, и объекты ROI можно нарисовать или перетащить, чтобы выйти за пределы осей.
[x,y,w,h]Область рисования ограничена прямоугольной областью, начинающейся с (x, y) и продолжающейся до ширины w и высоты h.

Прозрачность грани ROI, заданная как числовое скалярное значение в диапазоне [0 1]. Когда значение равно 1, лицо ROI полностью непрозрачное. Когда значение равно 0, лицо ROI полностью прозрачное.

Лицо ROI может фиксировать клики, указанное как true или false. Когда true (по умолчанию), лицо ROI фиксирует щелчки мыши. Когда false, лицо ROI не захватывает щелчки мыши.

Видимость дескриптора окупаемости инвестиций в Children свойства родительского объекта, указанного как одно из значений в этой таблице.

СтоимостьОписание
'on'Дескриптор объекта всегда виден (по умолчанию).
'off'Дескриптор объекта всегда скрыт.
'callback' Дескриптор объекта виден внутри обратных вызовов или функций, вызываемых обратными вызовами, но не внутри функций, вызываемых из командной строки.

Интерактивность ROI, указанная как одно из значений в этой таблице.

СтоимостьОписание
'all'ROI полностью взаимодействует (по умолчанию).
'none'ROI не взаимодействует, и точки перетаскивания не видны.
'translate'ROI может быть преобразован (перемещен) в пределах области рисования, но не изменен.
'reshape'ROI можно изменить, но не перевести.

Метка ROI, заданная как символьный вектор или строка. По умолчанию ROI не имеет метки ('').

Прозрачность текстового фона, заданная как скалярное значение в диапазоне [0 1]. Если установлено значение 1, текстовой фон полностью непрозрачен. Если установлено значение 0, текстовой фон полностью прозрачен.

Цвет текста метки, заданный как MATLAB ColorSpec (Color Specification). Интенсивности должны находиться в диапазоне [0,1].

Видимость метки ROI, указанной как одно из следующих значений:

СтоимостьОписание
'on'Метка отображается при отображении ROI и Label свойство nonempty (по умолчанию).
'hover'Метка отображается только при наведении курсора мыши на ROI.
'off'Метка не видна.

Ширина края ROI, заданная как положительный числовой скаляр в точках. Значение по умолчанию в три раза превышает количество точек на пиксель экрана.

Размер маркера, заданный как положительное числовое скалярное значение в точках.

Родитель ROI, указанный как Axes или UIAxes объект. Сведения об использовании ROI в UIAxes, включая важные ограничения, см. в разделе Использование ROI в приложениях, созданных с помощью App Designer.

Радиус окружности, заданный как неотрицательный числовой скаляр. Это свойство можно также задать, нарисовав или изменив размер окружности.

Состояние выбора ROI, указанное как логическое значение true или false. Это свойство можно также задать в интерактивном режиме. Например, щелчок по ROI позволяет выбрать ROI и установить для этого свойства значение true. Аналогично, нажатие клавиши Ctrl и нажатие кнопки ROI отменяет выбор ROI и устанавливает значение этого свойства равным false.

Цвет ROI при выборе, указанный как MATLAB ColorSpec (Color Specification). Интенсивности должны находиться в диапазоне [0,1]. Если 'SelectedColor' имеет значение 'none', то значение Color определяет цвет ROI для всех состояний, выбранных или нет.

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

Цвет полосы ROI, указанной как MATLAB ColorSpec (Color Specification) значение. По умолчанию край ROI имеет сплошной цвет. При указании StripeColor, край ROI полосатый. Чередование состоит из комбинации значений, указанных 'Color' и это значение.

Пример: 'green'

Пример: 'g'

Пример: [0 1 0]

Тег для связывания с ROI, заданный как символьный вектор или строка. Используйте значение тега для поиска объекта ROI в иерархии объектов с помощью findobj функция.

Данные для связывания с ROI, указанные как любые данные MATLAB. Например, можно указать скаляр, вектор, матрицу, массив ячеек, строку, символьный массив, таблицу или структуру. MATLAB не использует эти данные.

Расположение точек на ребре ROI, возвращаемое как массив n-by-2, где n - общее число вершин.

Это свойство доступно только для чтения.

Видимость окупаемости инвестиций, указанная как 'on' или 'off'или как числовое или логическое 1 (true) или 0 (ложь). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства в качестве логического значения. Значение сохраняется как логическое значение типа вкл/выкл matlab.lang.OnOffSwitchState.

СтоимостьОписание
'on'Просмотрите ROI (по умолчанию).
'off'Скрыть ROI, не удаляя его. Вы по-прежнему можете получить доступ к свойствам невидимого ROI.

Функции объекта

addlistenerСоздать прослушиватель событий, привязанный к источнику событий
beginDrawingFromPointНачало окупаемости инвестиций в чертеж из указанной точки
bringToFrontПриведение ROI в порядок штабелирования осей
createMaskСоздание двоичного маскирующего изображения из ROI
drawНачало окупаемости инвестиций в чертеж в интерактивном режиме
inROIЗапрос наличия точек в ROI
waitБлокировать командную строку MATLAB до завершения операции окупаемости инвестиций

Примеры

свернуть все

Открыть сценарий в реальном времени

Чтение изображения в рабочую область и его отображение.

I = imread('baby.jpg');
figure
imshow(I)

Figure contains an axes. The axes contains an object of type image.

Создайте круговую окупаемость инвестиций на изображении. Используйте 'Center' для указания местоположения и 'Radius' для указания размера. Для программно созданных ROI, если требуется нарисовать ROI в определенных осях, необходимо указать эти оси в качестве входного аргумента. В противном случае экземпляр images.roi.Circle класс создан, но не отображается. В этом примере укажите текущие оси (gca) для построения ROI на изображении в этих осях.

h = images.roi.Circle(gca,'Center',[1000 1000],'Radius',500);

Figure contains an axes. The axes contains 2 objects of type image, images.roi.circle.

Открыть сценарий в реальном времени

Чтение изображения в рабочую область.

I = imread('cameraman.tif');

Отображение изображения.

imshow(I);

Нарисуйте круговую окупаемость инвестиций на изображении. Поскольку в этом примере указывается размер и местоположение ROI, нет необходимости вызывать draw способ включения интерактивного рисования.

roi = images.roi.Circle(gca,'Center',[100 100],'Radius',50);

Настройка прослушивателей для событий перемещения окупаемости инвестиций. При его перемещении ROI отправляет уведомления об этих событиях и выполняет указанную функцию обратного вызова.

addlistener(roi,'MovingROI',@allevents);
addlistener(roi,'ROIMoved',@allevents);

allevents функция обратного вызова отображает в командной строке текущий центр и текущий радиус Circle ОКУПАЕМОСТЬ ИНВЕСТИЦИЙ.

function allevents(src,evt)
evname = evt.EventName;
    switch(evname)
        case{'MovingROI'}
            disp(['ROI moving Current Center: ' mat2str(evt.CurrentCenter)]);
            disp(['ROI moving Current Radius: ' mat2str(evt.CurrentRadius)]);
        case{'ROIMoved'}
            disp(['ROI moved Current Center: ' mat2str(evt.CurrentCenter)]);
            disp(['ROI moved Current Radius: ' mat2str(evt.CurrentRadius)]);
    end
end

Подробнее

развернуть все

Совет

  • ROI поддерживает следующую интерактивность, включая сочетания клавиш.

    ПоведениеСочетание клавиш
    Закончите рисование окупаемости инвестиций.

    Отпустите курсор мыши.

    Отмена рисования ROI.Нажмите клавишу Esc. Функция возвращает допустимый объект ROI с пустым Position поле.
    Изменение размера (изменение формы) ROI.

    Наведите указатель на вершину, а затем щелкните и перетащите.

    Переместите окупаемость инвестиций.Установите курсор в любом месте внутри ROI, нажмите и удерживайте кнопку мыши и переместите ROI поверх изображения.
    Удалите ROI.Наведите курсор на окружность, щелкните правой кнопкой мыши и выберите в контекстном меню команду «Удалить окружность». Можно также удалить ROI программным путем с помощью delete объектная функция.

  • Сведения об использовании окупаемости инвестиций в приложении, созданном с помощью App Designer, см. в разделе Использование окупаемости инвестиций в приложениях, созданных с помощью App Designer.

Вопросы совместимости

развернуть все

Не рекомендуется начинать с R2020a

См. также

| | | | | | | | | |

Темы

Представлен в R2018b

Документация по инструментам обработки изображений
