Интересующая кубоидальная область

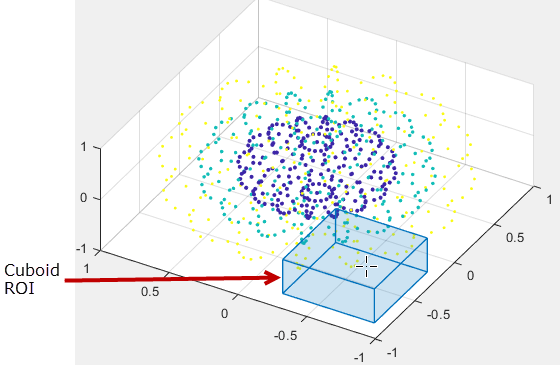

Cuboid объект представляет собой кубоидальную область интересов (ROI).
Чтобы нарисовать ROI, установите курсор на ROI и щелкните и перетащите, чтобы переместить или изменить размер фигуры. Для завершения окупаемости инвестиций отпустите кнопку мыши. Дополнительные сведения об использовании этого ROI, включая сочетания клавиш и контекстное меню, щелкните правой кнопкой мыши, см. в разделе Советы.
Создание Cuboid ROI, используйте images.roi.Cuboid функция создания. После создания объекта вызовите draw функция объекта для начала рисования. В качестве удобства вы также можете использовать drawcuboid для создания функции Cuboid ОКУПАЕМОСТЬ ИНВЕСТИЦИЙ. drawcuboid создает объект ROI и автоматически вызывает draw объектная функция.
roi = images.roi.CuboidCuboid Объект ROI со свойствами по умолчанию.
roi = images.roi.Cuboid(ax)Cuboid Объект ROI на осях, указанных ax.
roi = images.roi.Cuboid(___,Name,Value)images.roi.Cuboid('Color','y') задает цвет Cuboid объект в желтый цвет. Можно указать несколько пар имя-значение. Заключите каждое имя свойства в отдельные кавычки.
addlistener | Создать прослушиватель событий, привязанный к источнику событий |
beginDrawingFromPoint | Начало окупаемости инвестиций в чертеж из указанной точки |
bringToFront | Приведение ROI в порядок штабелирования осей |
draw | Начало окупаемости инвестиций в чертеж в интерактивном режиме |
inROI | Запрос наличия точек в ROI |
wait | Блокировать командную строку MATLAB до завершения операции окупаемости инвестиций |
Определите векторы для 3-D данных рассеяния.
[x,y,z] = sphere(16); X = [x(:)*.5 x(:)*.75 x(:)]; Y = [y(:)*.5 y(:)*.75 y(:)]; Z = [z(:)*.5 z(:)*.75 z(:)];
Укажите размер и цвет каждого маркера.
S = repmat([1 .75 .5]*10,numel(x),1); C = repmat([1 2 3],numel(x),1);
Создайте график рассеяния 3-D и используйте вид для изменения угла осей на рисунке.
figure
hScatter = scatter3(X(:),Y(:),Z(:),S(:),C(:),'filled');
view(-60,60);Начните размещать в осях кубоид, который привязывается к ближайшей точке от графика рассеяния. Отрегулируйте размер кубоида во время интерактивного размещения с помощью колесика прокрутки.
ax = gca; h = images.roi.Cuboid(ax); draw(h)
Определите векторы для 3-D разрозненных данных.
[x,y,z] = sphere(16); X = [x(:)*.5 x(:)*.75 x(:)]; Y = [y(:)*.5 y(:)*.75 y(:)]; Z = [z(:)*.5 z(:)*.75 z(:)];
Укажите размер и цвет каждого маркера.
S = repmat([1 .75 .5]*10,numel(x),1); C = repmat([1 2 3],numel(x),1);
Создайте график рассеяния 3-D и используйте вид для изменения угла осей на рисунке.
figure
hScatter = scatter3(X(:),Y(:),Z(:),S(:),C(:),'filled');
view(-60,60);Создайте объект Cuboid ROI, задав цвет. Позвоните в draw функция объекта для включения интерактивного рисования кубовидной формы.
roi = images.roi.Cuboid(gca,'Color','r'); draw(roi)
Настройка прослушивателей для событий перемещения окупаемости инвестиций. При его перемещении ROI отправляет уведомления об этих событиях и выполняет указанную функцию обратного вызова.
addlistener(roi,'MovingROI',@allevents); addlistener(roi,'ROIMoved',@allevents);
allevents функция обратного вызова отображает предыдущее положение и текущее положение ROI.
function allevents(src,evt) evname = evt.EventName; switch(evname) case{'MovingROI'} disp(['ROI moving previous position: ' mat2str(evt.PreviousPosition)]); disp(['ROI moving current position: ' mat2str(evt.CurrentPosition)]); case{'ROIMoved'} disp(['ROI moved previous position: ' mat2str(evt.PreviousPosition)]); disp(['ROI moved current position: ' mat2str(evt.CurrentPosition)]); end end
ROI поддерживает следующую интерактивность, включая сочетания клавиш.
| Поведение | Сочетание клавиш |
|---|---|
| Отмена рисования ROI. | Нажмите клавишу Esc. Функция возвращает допустимый объект ROI с пустым Position поле. |
| Точная настройка размера ROI по мере рисования. | При построении окупаемости инвестиций используйте колесо прокрутки для внесения небольших изменений в его размер. |
| Изменение размера (изменение формы) ROI. | Поместите указатель на поверхность ROI, которая видна с точки зрения пользователя, а затем щелкните и перетащите. |
| Переместите окупаемость инвестиций. | Поместите указатель на поверхность ROI, видимую с точки зрения пользователя. При щелчке и перетаскивании нажмите клавишу Shift, чтобы переместить ROI. |
| Удалите ROI. | Наведите указатель на ROI, щелкните правой кнопкой мыши и выберите в контекстном меню «Удалить кубоид». Можно также удалить ROI программным путем с помощью delete объектная функция. |
Сведения об использовании окупаемости инвестиций в приложении, созданном с помощью App Designer, см. в разделе Использование окупаемости инвестиций в приложениях, созданных с помощью App Designer.
AssistedFreehand | Circle | Crosshair | drawcuboid | Ellipse | Freehand | Line | Point | Polygon | Polyline | Rectangle
