нарисовать

Начало окупаемости инвестиций в чертеж в интерактивном режиме

свернуть все на странице

Синтаксис

ничья (окупаемость инвестиций)
ничья (ROI, s)
ничья (окупаемость инвестиций, поз)

Описание

пример

draw(ROI) входит в интерактивный режим для рисования фигуры для объекта ROI в текущих осях (gca).

draw(ROI,s) входит в интерактивный режим, чтобы нарисовать фигуру для Cuboid объект, привязывая ROI к ближайшему местоположению мыши от Scatter объект s.

draw(ROI,pos) входит в интерактивный режим, чтобы нарисовать фигуру для Cuboid объект, привязка к ближайшему местоположению мыши из положения, указанного pos. Определить pos в виде N-by-3 числового массива, где каждая строка представляет расположение (x, y, z) потенциальной позиции размещения.

Примеры

Рисование окупаемости инвестиций в интерактивном режиме

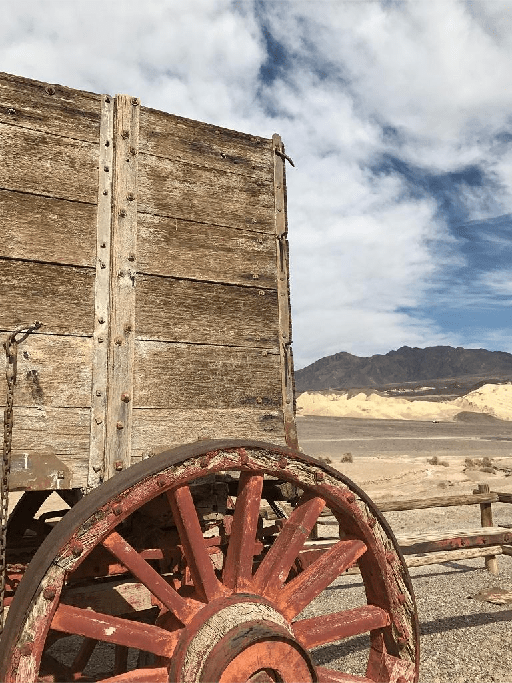

Чтение изображения в рабочую область и его отображение.

I = imread('wagon.jpg');
figure
imshow(I);

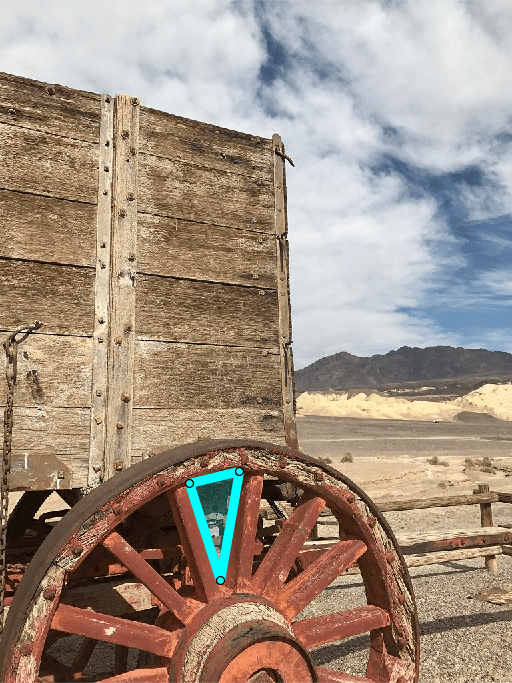

Нарисуйте треугольную окупаемость инвестиций на изображении в интерактивном режиме. Для улучшения видимости края ROI укажите ширину толстой линии и яркий голубой цвет края ROI.

p = drawpolygon('LineWidth',7,'Color','cyan');

Получить координаты вершин.

p.Position
ans =

  284.7500  725.5000
  331.2500  871.0000
  359.7500  707.5000
Спицы колес образуют множество других треугольников. Предположим, вы хотите получить вершины второго треугольника. Вы можете использовать draw чтобы начать заново и начать рисование новой полигональной окупаемости инвестиций в интерактивном режиме. Ширина линии и цветовые параметры ROI сохраняются.
draw(p)

p.Position
ans =

  398.7500  710.5000
  377.7500  865.0000
  461.7500  734.5000

Входные аргументы

свернуть все

Область интересов, указанная как объект окупаемости инвестиций одного из следующих типов:

AssistedFreehandLine
CirclePoint
CrosshairPolygon
CuboidPolyline
EllipseRectangle
Freehand

График рассеяния, заданный как matlab.graphics.chart.primitive.Scatter объект.

Позиция ROI, заданная как N-by-3 числовой массив, где каждая строка представляет расположение (x, y, z) потенциальной позиции размещения.

См. также

| | | | | | | | | |

Представлен в R2018b
