Создать подсказку по данным
Подсказки по данным представляют собой небольшие текстовые поля, в которых отображается информация об отдельных точках данных. По умолчанию в подсказках по данным отображаются координаты точки данных.
Интерактивное создание подсказок по данным путем щелчка по точкам данных на диаграмме, например по строкам и графикам разброса. Вы также можете создать советы по данным с помощью datatip функция.
datatip( создает всплывающую точку данных в первой выводимой на печать точке данных указанной диаграммы, такой как линия или график рассеяния.target)
datatip(___,Name,Value) задает свойства, использующие один или несколько аргументов пары имя-значение. Укажите пары имя-значение после всех остальных аргументов.
dt = datatip(___) возвращает DataTip объект. Можно указать любую комбинацию входных аргументов в предыдущих синтаксисах. Этот синтаксис полезен для управления свойствами подсказки данных.
DataIndex - Индекс выводимых на печать данныхИндекс выводимых на печать данных, заданный как положительное целое число.
Например, выводимые на печать данные объекта 2-D на наборе декартовых осей содержатся в его XData и YData свойства. При указании DataIndex подсказки данных MATLAB ® размещает подсказку данных на диаграмме путем индексирования вXData и YData.
При создании подсказки данных с помощью этого свойства не указывайте x, y, или z аргументы.
Пример: datatip(chart,'DataIndex',3) создает вершину данных в третьей точке данных, выводимой на печать.
SnapToDataVertex - Отображение в ближайшей точке данных'on' (по умолчанию) | 'off'Отображение в ближайшей точке данных, указанной как одно из следующих значений:
'on' - Отображение подсказки данных в ближайшей точке данных. Ближайшая точка данных зависит от типа диаграммы. Например, на линейной диаграмме ближайшая точка имеет наименьшее евклидово расстояние от указанного местоположения.
'off' - Отображение всплывающей подсказки данных в ближайшем указанном месте на диаграмме, даже если она находится между точками данных.
InterpolationFactor - Смещение от DataIndexСмещение от DataIndex, указывается как скаляр. Это свойство используется для создания подсказок по данным между соседними точками данных на Line объект по настройке SnapToDataVertex кому 'off' и InterpolationFactor в скаляр между 0 и 1.

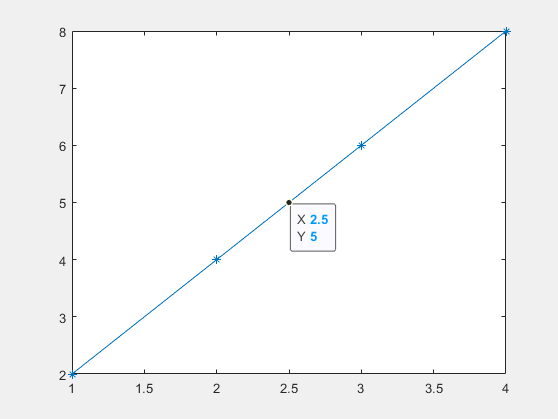

Например, создайте подсказку данных на полпути между соседними точками данных на линии, указав InterpolationFactor 0,5.
x = 1:4; y = 2.*x; p = plot(x,y,'-*'); dt = datatip(p,'DataIndex',2, ... 'Location','southeast', ... 'SnapToDataVertex','off', ... 'InterpolationFactor',0.5);
InterpolationFactor не поддерживается для подсказок по данным для всех типов объектов.
Location - Местоположение'northeast' | 'northwest' | 'southeast' | 'southwest'Местоположение относительно точки данных, указанное как одно из следующих значений:
| Стоимость | Описание | Внешность |
|---|---|---|
'northeast' | Верхний правый угол точки данных |
|
'northwest' | Верхний левый угол точки данных |
|
'southeast' | Нижний правый угол точки данных |
|
'southwest' | Нижний левый угол точки данных |
|
Пример: dt.Location = 'southwest';
LocationMode - Режим выбора для Location'auto' (по умолчанию) | 'manual'Режим выбора для Location значение свойства, указанное как одно из следующих значений:
'auto'- datatip функция автоматически выбирает местоположение.
'manual' - Если установить Location свойство, LocationMode свойство автоматически изменяется на 'manual'.
Content - Содержание подсказок по даннымЭто свойство доступно только для чтения.
Содержимое подсказки данных, указанное как массив ячеек. По умолчанию содержимое подсказок представляет собой массив ячеек 2 на 1 для подсказок 2-D данных или массив ячеек 3 на 1 для подсказок 3-D данных.
Чтобы добавить дополнительные строки в содержимое подсказки данных, используйте dataTipTextRow.
FontNameMode - Режим выбора для FontName'auto' (по умолчанию) | 'manual'Режим выбора для FontName свойство, указанное как одно из следующих значений:
'auto' - Использовать то же значение, что и FontName для свойства DataTipTemplate объект, связанный с диаграммой, содержащей подсказку данных.
'manual' - Если установить FontName свойство, FontNameMode свойство автоматически изменяется на 'manual'.
FontSize - Размер шрифтаРазмер шрифта, заданный как скалярное значение, большее нуля в единицах измерения точки. Одна точка равна 1/72 дюйм.
FontSizeMode - Режим выбора размера шрифта'auto' (по умолчанию) | 'manual'Режим выбора размера шрифта, указанный как одно из следующих значений:
'auto' - Использовать то же значение, что и FontSize для свойства DataTipTemplate объект, связанный с диаграммой, содержащей подсказку данных.
'manual' - Если установить FontSize свойство, FontSizeMode свойство автоматически изменяется на 'manual'.
FontAngleMode - Режим выбора для FontAngle'auto' (по умолчанию) | 'manual'Режим выбора для FontAngle свойство, указанное как одно из следующих значений:
'auto' - Использовать то же значение, что и FontAngle для свойства DataTipTemplate объект, связанный с диаграммой, содержащей подсказку данных.
'manual' - Если установить FontAngle свойство, FontAngleMode свойство автоматически изменяется на 'manual'.
Текстовый интерпретатор, указанный как одно из следующих значений:
'tex' - интерпретировать символы с помощью подмножества разметки TeX.
'latex' - Интерпретировать символы с помощью разметки LaTeX.
'none' - Отображение буквенных символов.
По умолчанию MATLAB поддерживает подмножество разметки TeX. Используйте разметку TeX для добавления надстрочных и подстрочных индексов, изменения типа и цвета шрифта и включения в текст специальных символов.
Модификаторы остаются в силе до конца текста. Надстрочные и подстрочные индексы являются исключением, поскольку они изменяют только следующий символ или символы в фигурных скобках. При установке для интерпретатора значения 'tex'поддерживаются следующие модификаторы.
| Модификатор | Описание | Пример |
|---|---|---|
^{ } | Верхний индекс | 'text^{superscript}' |
_{ } | Нижний индекс | 'text_{subscript}' |
\bf | Полужирный шрифт | '\bf text' |
\it | Курсивный шрифт | '\it text' |
\sl | Косой шрифт (обычно такой же, как курсив) | '\sl text' |
\rm | Обычный шрифт | '\rm text' |
\fontname{ | Имя шрифта - Заменить | '\fontname{Courier} text' |
\fontsize{ | Размер шрифта - Заменить | '\fontsize{15} text' |
\color{ | Цвет шрифта - Заменить red, green, yellow, magenta, blue, black, white, gray, darkGreen, orange, или lightBlue. | '\color{magenta} text' |
\color[rgb]{specifier} | Цвет пользовательского шрифта - Заменить | '\color[rgb]{0,0.5,0.5} text' |
В этой таблице перечислены поддерживаемые специальные символы для 'tex' переводчик.
| Последовательность символов | Символ | Последовательность символов | Символ | Последовательность символов | Символ |
|---|---|---|---|---|---|
| α |
| υ |
| ~ |
| ∠ |
|
|
| ≤ |
|
|
| χ |
| ∞ |
| β |
| ψ |
| ♣ |
| γ |
| ω |
| ♦ |
| δ |
| Γ |
| ♥ |
| ϵ |
| Δ |
| ♠ |
| ζ |
| Θ |
| ↔ |
| η |
| Λ |
| ← |
| θ |
| Ξ |
| ⇐ |
| ϑ |
| Π |
| ↑ |
| ι |
| Σ |
| → |
| κ |
| ϒ |
| ⇒ |
| λ |
| Φ |
| ↓ |
| µ |
| Ψ |
| º |
| ν |
| Ω |
| ± |
| ξ |
| ∀ |
| ≥ |
| π |
| ∃ |
| ∝ |
| ρ |
| ∍ |
| ∂ |
| σ |
| ≅ |
| • |
| ς |
| ≈ |
| ÷ |
| τ |
| ℜ |
| ≠ |
| ≡ |
| ⊕ |
| ℵ |
| ℑ |
| ∪ |
| ℘ |
| ⊗ |
| ⊆ |
| ∅ |
| ∩ |
| ∈ |
| ⊇ |
| ⊃ |
| ⌈ |
| ⊂ |
| ∫ |
| · |
| ο |
| ⌋ |
| ¬ |
| ∇ |
| ⌊ |
| x |
| ... |
| ⊥ |
| √ |
| ´ |
| ∧ |
| ϖ |
| ∅ |
| ⌉ |
| 〉 |
| | |
| ∨ |
| 〈 |
| © |
Чтобы использовать разметку LaTeX, установите для интерпретатора значение 'latex'. Для встроенного режима окружить разметку однодолларовыми знаками ($). Для режима отображения обведите разметку двойными знаками доллара ($$).
| Режим LaTeX | Пример | Результат |
|---|---|---|
| Действующий |
'$\int_1^{20} x^2 dx$' |
|
| Показ |
'$$\int_1^{20} x^2 dx$$' |
|
В отображаемом тексте используется стиль шрифта LaTeX по умолчанию. FontName, FontWeight, и FontAngle свойства не имеют эффекта. Чтобы изменить стиль шрифта, используйте разметку LaTeX.
Максимальный размер текста, который можно использовать с интерпретатором LaTeX, составляет 1200 символов. Для многострочного текста это уменьшает приблизительно на 10 символов на строку.
Примеры использования TeX и LaTeX см. в разделе Греческие буквы и специальные символы в тексте диаграммы. Дополнительные сведения о системе LaTeX см. на веб-сайте проекта LaTeX по адресу https://www.latex-project.org/.
InterpreterMode - Режим выбора для Interpreter'auto' (по умолчанию) | 'manual'Режим выбора для Interpreter свойство, указанное как одно из следующих значений:
'auto' - Использовать то же значение, что и Interpreter для свойства DataTipTemplate объект, связанный с диаграммой, содержащей подсказку данных.
'manual' - Если установить Interpreter свойство, InterpreterMode свойство автоматически изменяется на 'manual'.
X - Положение вдоль оси XРасположение вдоль оси X, заданной как скаляр с использованием тех же единиц измерения, что и данные.
Y - Положение вдоль оси yРасположение вдоль оси Y, заданной как скаляр с использованием тех же единиц измерения, что и данные.
Z - Положение вдоль оси ZРасположение вдоль оси Z, заданной как скаляр с использованием тех же единиц измерения, что и данные.
R - РадиусРадиус, заданный как скаляр с использованием тех же единиц измерения, что и данные.
Это свойство применяется только к подсказкам данных на полярных графиках.
Theta - УголУгол, заданный как скаляр в градусах.
Это свойство применяется только к подсказкам данных на полярных графиках.
Latitude - ШиротаШирота, заданная как скаляр в градусах.
Это свойство применяется только к подсказкам по данным на географических участках.
Longitude - ДолготаДолгота, заданная как скаляр в градусах.
Это свойство применяется только к подсказкам по данным на географических участках.
ContextMenu - Контекстное менюContextMenu объект (по умолчанию)Контекстное меню, указанное как ContextMenu объект, предоставляющий параметры подсказки данных. Невозможно задать это свойство.
Parent - РодительскийDataTipTemplate собственностьРодитель, указанный как объект с DataTipTemplate собственность. Примеры объектов с шаблоном подсказки данных включают Line, Histogram, Surface, и FunctionLine объекты. Переместите подсказку данных в другой объект, задав это свойство.
Type - Тип графического объекта'datatip'Это свойство доступно только для чтения.
Тип графического объекта, возвращаемого как 'datatip'. Это свойство используется для поиска всех объектов данного типа в иерархии печати, например, при поиске типа с помощью findobj.
Постройте график на диаграмме рассеяния и верните Scatter объект. Затем создайте подсказку данных в определенной точке данных, указав координаты x и y.
x = linspace(0,10,11); y = x.^2; sc = scatter(x,y); dt = datatip(sc,7,49);
Печать данных на гистограмме и возврат Bar объект. Затем создайте подсказку данных на седьмой строке, указав DataIndex аргумент пары имя-значение.
x = 1900:10:2000;
y = [75 91 105 123.5 131 120 107 96 82 73 70];
b = bar(x,y);
dt = datatip(b,'DataIndex',7);
Постройте график на диаграмме рассеяния и верните Scatter объект. Создайте подсказку данных в точке данных вблизи (3,0), указав x = 3 и y = 0 в качестве аппроксимированных координат. При создании подсказки данных с использованием аппроксимированных координат она появляется в ближайшей точке данных.
x = linspace(0,2*pi,20);
y = sin(x);
sc = scatter(x,y);
grid on;
dt = datatip(sc,3,0);
Постройте график данных и верните Line объект. Отображение маркера в каждой выводимой на печать точке данных. Затем создайте подсказку данных между двумя точками данных, указав координаты x и y для подсказки данных и указав SnapToDataVertex аргумент пары имя-значение как 'off'.
x = linspace(1,10,10); y = 2.*x; p = plot(x,y,'-*'); dt = datatip(p,3.5,7,'SnapToDataVertex','off');
