Размер сетки, заданный как вектор формы [m n], где m - количество строк и n - количество столбцов. Это свойство можно задать только в том случае, если все плитки макета пусты. При установке этого свойства MATLAB ® устанавливает TileArrangement свойство для 'fixed'.

Значение этого свойства может автоматически изменяться для макетов с TileArrangement свойство имеет значение 'flow'. Например, если размер родительского контейнера изменяется или изменяется число осей в компоновке, размер сетки обновляется в соответствии с этими изменениями.

Это свойство доступно только для чтения.

Расположение плитки, возвращаемое как одно из следующих значений:

MATLAB устанавливает значение этого свойства равным 'fixed' при установке вручную GridSize собственность.

Интервал между плитками, указанный как 'loose', 'compact', 'tight' или 'none'. Это свойство используется для управления интервалом между плитками.

В этой таблице показано, как каждое значение влияет на внешний вид 2около-2 макет.

Заполнение по периметру компоновки, указанное как 'loose', 'compact', или 'tight'. Компоновка обеспечивает пространство для всех украшений, таких как метки осей, независимо от значения этого свойства.

В этой таблице показано, как каждое значение влияет на внешний вид 2около-2 макет.

Схема индексирования плиток, заданная как значение из таблицы. nexttile заполняет фрагменты в соответствии с этой схемой индексирования. При изменении схемы индексирования плиток заполненного макета позиции плиток изменяются в соответствии с новой схемой. Схема индексирования также влияет на то, какие оси возвращает объект MATLAB при вызове nexttile для получения объекта-оси в определенной плитке.

Text для общего заголовка. Чтобы добавить общий заголовок, установите String имущества Text объект. Чтобы изменить внешний вид заголовка, например стиль или цвет шрифта, задайте другие свойства. Например, создайте общий заголовок для макета 2 на 2, имеющего жирный вес шрифта.

t = tiledlayout(2,2);
t.Title.String = 'My Title';
t.Title.FontWeight = 'bold';

В качестве альтернативы передайте TiledChartLayout объект для title функция.

title(t,'My Title','FontWeight','normal')

Полный список свойств, которые можно указать, см. в разделе Свойства текста.

Текстовый объект для общего субтитра. Чтобы добавить субтитр, установите String свойства текстового объекта. Чтобы изменить его внешний вид, например угол шрифта, задайте другие свойства. Полный список см. в разделе Свойства текста.

t = tiledlayout(2,2);
t.Subtitle.String = 'An Insightful Subtitle';
t.Subtitle.FontAngle = 'italic';

В качестве альтернативы, subtitle для добавления субтитра и управления внешним видом.

subtitle('An Insightful Subtitle','FontAngle','italic')

Или используйте title и укажите два символьных векторных входных аргумента и два выходных аргумента. Затем задайте свойства второго текстового объекта, возвращаемого функцией.

[tt,s] = title(t,'Clever Title','An Insightful Subtitle');
s.FontAngle = 'italic';

Text для общей метки оси X. Чтобы добавить общую метку оси X, установите String свойства текстового объекта. Чтобы изменить внешний вид метки, например размер шрифта, задайте другие свойства. Например, создайте общую метку оси X с 14-точечным шрифтом для компоновки 2 на 2.

t = tiledlayout(2,2);
t.XLabel.String = 'My x-Axis Label';
t.XLabel.FontSize = 14;

В качестве альтернативы передайте TiledChartLayout объект для xlabel функция.

xlabel(t,'My x-Axis Label','FontSize',14)

Полный список свойств, которые можно указать, см. в разделе Свойства текста.

Text для общей метки оси Y. Чтобы добавить общую метку оси Y, установите String свойства текстового объекта. Чтобы изменить внешний вид метки, например размер шрифта, задайте другие свойства. Например, создайте общую метку оси Y с 14-точечным шрифтом для компоновки 2 на 2.

t = tiledlayout(2,2);
t.YLabel.String = 'My y-Axis Label';
t.YLabel.FontSize = 14;

В качестве альтернативы передайте TiledChartLayout объект для ylabel функция.

ylabel(t,'My y-Axis Label','FontSize',14)

Полный список свойств, которые можно указать, см. в разделе Свойства текста.

Внешний размер и местоположение, включая поля для украшений, такие как названия и метки осей, указанные как четырехэлементный вектор формы [left bottom width height]. Значения в векторе находятся в единицах, указанных Units собственность. Значение по умолчанию [0 0 1 1] включает в себя всю внутреннюю часть контейнера.

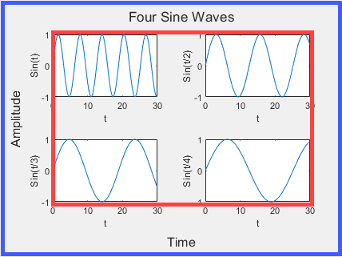

В следующем макете синий прямоугольник представляет OuterPosition свойство, а красный прямоугольник представляет InnerPosition и Position свойства (которые имеют одинаковое значение).

Внутренний размер и расположение, за исключением полей для украшений, таких как названия и метки осей, указанные как четырехэлементный вектор формы [left bottom width height]. Это свойство эквивалентно Position собственность.

Внутренний размер и расположение, за исключением полей для украшений, таких как названия и метки осей, указанные как четырехэлементный вектор формы [left bottom width height]. Значения в векторе находятся в единицах, указанных Units собственность.

В следующем макете синий прямоугольник представляет OuterPosition свойство, а красный прямоугольник представляет InnerPosition и Position свойства (которые имеют одинаковое значение).

Свойство Position для сохранения константы при добавлении, удалении или изменении декораций, указанное как одно из следующих значений:

Единицы измерения положения, указанные как одно из значений в этой таблице.

Все единицы измерения измеряются в левом нижнем углу родительского контейнера.

Это свойство влияет на другие свойства, такие как Position собственность. При изменении единиц измерения возвращайте единицы измерения к значению по умолчанию после завершения вычислений, чтобы предотвратить воздействие на другие функции, которые принимают значение по умолчанию.

При указании Position и Units свойства как Name,Value пары при создании объекта, то порядок спецификации имеет значение. Например, чтобы задать позицию в определенных единицах измерения, необходимо установить Units перед Position собственность.

Параметры компоновки, указанные как TiledChartLayoutOptions объект или GridLayoutOptions объект. Это свойство используется для размещения вложенного макета в родительском макете. Например, чтобы расположить макет в другом макете мозаичной диаграммы, установите Tile и TileSpan свойства на панели TiledChartLayoutOptions объект.

Например, этот код позиционирует layout2 в третью плитку layout1.

layout1 = tiledlayout(2,2);
layout2 = tiledlayout(layout1,1,3);
layout2.Layout.Tile = 3;

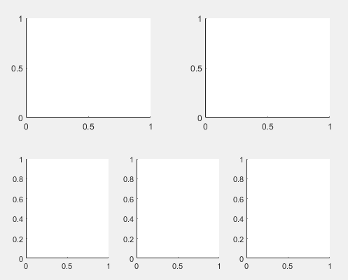

Чтобы вложенный макет охватывал несколько фрагментов, укажите TileSpan свойство как двухэлементный вектор. Например, этот код охватывает layout2 через одну строку и два столбца плиток.

layout2.Layout.TileSpan = [1 2];

Чтобы поместить макет в сетку внутри приложения, укажите это свойство как GridLayoutOptions объект. Дополнительные сведения о работе с макетами сетки в приложениях см. в разделе uigridlayout.

Если макет не является нижестоящим элементом другого макета (например, если он является нижестоящим элементом фигуры или панели), то это свойство является пустым и не имеет эффекта.

Общая панель инструментов исследования данных, заданная как AxesToolbar объект, возвращенный axtoolbar функция. Панель инструментов отображается в правом верхнем углу листа при наведении курсора на него.

По умолчанию общая панель инструментов отсутствует, и каждый из отдельных объектов осей имеет собственную панель инструментов. Когда Вы создаете общую панель инструментов, панели инструментов на отдельных объектах осей становятся скрытыми. Если в компоновке нет панелей инструментов, оставьте это свойство пустым и задайте для параметра Visible имущества AxesToolbar объект в 'off' для каждой оси.

t = tiledlayout(2,1);
ax = nexttile;
ax.Toolbar.Visible = 'off';

Состояние видимости, указанное как 'on' или 'off'или как числовое или логическое 1 (true) или 0 (false). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства в качестве логического значения. Значение сохраняется как логическое значение типа вкл/выкл matlab.lang.OnOffSwitchState.

Функция создания объекта, заданная как одно из следующих значений:

Дополнительные сведения об указании обратного вызова в качестве дескриптора функции, массива ячеек или символьного вектора см. в разделе Определение обратного вызова.

Это свойство определяет функцию обратного вызова, выполняемую при создании объекта MATLAB. MATLAB инициализирует все значения свойств перед выполнением CreateFcn обратный вызов. Если не указать CreateFcn , то MATLAB выполняет функцию создания по умолчанию.

Установка CreateFcn свойство существующего компонента не оказывает никакого влияния.

Если это свойство указано как дескриптор функции или массив ячеек, можно получить доступ к объекту, создаваемому с помощью первого аргумента функции обратного вызова. В противном случае используйте gcbo для доступа к объекту.

Функция удаления объекта, заданная как одно из следующих значений:

Дополнительные сведения об указании обратного вызова в качестве дескриптора функции, массива ячеек или символьного вектора см. в разделе Определение обратного вызова.

Это свойство определяет функцию обратного вызова, выполняемую при удалении объекта MATLAB. MATLAB выполняет команду DeleteFcn обратный вызов перед уничтожением свойств объекта. Если не указать DeleteFcn , то MATLAB выполняет функцию удаления по умолчанию.

Если это свойство указано как дескриптор функции или массив ячеек, можно получить доступ к удаляемому объекту с помощью первого аргумента функции обратного вызова. В противном случае используйте gcbo для доступа к объекту.

Прерывание обратного вызова, указанное как 'on' или 'off'или как числовое или логическое 1 (true) или 0 (false). Значение 'on' эквивалентно true, и 'off' эквивалентно false. Таким образом, можно использовать значение этого свойства в качестве логического значения. Значение сохраняется как логическое значение типа вкл/выкл matlab.lang.OnOffSwitchState.

Это свойство определяет, можно ли прервать выполняющийся обратный вызов. Существует два состояния обратного вызова:

Всякий раз, когда MATLAB вызывает обратный вызов, этот обратный вызов пытается прервать выполняющийся обратный вызов (если он существует). Interruptible свойство объекта, владеющего выполняющимся обратным вызовом, определяет, разрешено ли прерывание.

Очередь обратного вызова, указанная как 'queue' или 'cancel'. BusyAction определяет, как MATLAB обрабатывает выполнение прерывания обратных вызовов. Существует два состояния обратного вызова:

Всякий раз, когда MATLAB вызывает обратный вызов, этот обратный вызов пытается прервать выполняющийся обратный вызов. Interruptible свойство объекта, владеющего выполняющимся обратным вызовом, определяет, разрешено ли прерывание. Если прерывание не разрешено, то BusyAction свойство объекта, владеющего прерывистым обратным вызовом, определяет, отбрасывается он или помещается в очередь. Это возможные значения BusyAction свойство:

Это свойство доступно только для чтения.

Состояние удаления, возвращаемое как логическое значение включения/выключения типа matlab.lang.OnOffSwitchState.

MATLAB устанавливает BeingDeleted свойство для 'on' когда DeleteFcn обратный вызов начинает выполнение. BeingDeleted свойство остается установленным в значение 'on' до тех пор, пока объект-компонент больше не будет существовать.

Проверьте значение BeingDeleted для проверки того, что объект не будет удален перед запросом или изменением.

Родительский контейнер, указанный как Figure, Panel, Tab, TiledChartLayout, или GridLayout объект.

Потомки, возвращенные в виде массива графических объектов. Это свойство используется для просмотра списка нижестоящих элементов или для изменения порядка нижестоящих элементов путем установки для свойства значения «перестановка».

Невозможно добавить или удалить дочерние элементы с помощью Children собственность. Чтобы добавить дочерний элемент в этот список, установите Parent свойства дочернего графического объекта для TiledChartLayout объект.

Видимость дескриптора объекта в Children свойство родительского объекта, указанное как одно из следующих значений:

Если объект не указан в списке Children свойства родительского объекта, то функции, которые получают дескрипторы объектов путем поиска в иерархии объектов или запроса свойств дескрипторов, не могут вернуть его. Примеры таких функций включают get, findobj, gca, gcf, gco, newplot, cla, clf, и close функции.

Дескрипторы скрытых объектов по-прежнему действительны. Установка корня ShowHiddenHandles свойство для 'on' перечисление всех дескрипторов объектов независимо от их HandleVisibility параметр свойства.

Это свойство доступно только для чтения.

Тип графического объекта, возвращенного как 'tiledlayout'.

Идентификатор объекта, заданный как вектор символа или скаляр строки. Можно указать уникальный Tag для использования в качестве идентификатора объекта. При необходимости доступа к объекту в другом месте кода можно использовать findobj для поиска объекта на основе Tag значение.

Пользовательские данные, указанные как любой массив MATLAB. Например, можно указать скаляр, вектор, матрицу, массив ячеек, символьный массив, таблицу или структуру. Это свойство используется для хранения произвольных данных объекта.

Если вы работаете в App Designer, создайте открытые или частные свойства в приложении для совместного использования данных вместо использования UserData собственность. Дополнительные сведения см. в разделе Общий доступ к данным в приложениях App Designer.
