Модель в Toolbox™ Калибровка на основе модели (Model-Based Calibration) является функцией набора переменных.
В этом примере создаются две функциональные модели для выравнивания статистической модели с входными данными элемента. В частности, функциональные модели связывают угол зажигания с углом зажигания, задержанным от ЦГБ.
retard_SPARK - Максимальный тормозной момент, ЦГБ, минус угол искры, С.
abs_SPARK - Максимальный тормозной момент, ЦГБ, минус угол искры дельта, delta_S.
Создание функциональной модели retard_SPARK:
На панели инструментов CAGE выберите
для создания функциональной модели.
В мастере функциональной модели:
Введите формулу retard_SPARK=MBT-S.
Подтвердите модель и назначенные входные данные.
Нажмите кнопку Готово (Finish).
Создание функциональной модели abs_SPARK:
На панели инструментов CAGE выберите для создания функциональной модели.
В мастере функциональной модели:
Введите формулу abs_SPARK=MBT-delta_S.
Подтвердите модель и назначенные входные данные.
Нажмите кнопку Готово (Finish).

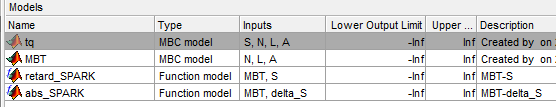

В браузере CAGE на панели «Модели» подтвердите входные данные и описания модели в представлении «Модели».
